易飛揚在2018年完成了100G CFP DCO相干模塊的研發，成功解決了線路側80km以上的應用難題，這是易飛揚在城域網解決方案上邁出的重要一步。當前業內能夠設計相干模塊的企業并不多，本文主要以相干模塊為背景，簡要介紹其中的DSP部分的作用以及應用前景。

相干技術的歷史和應用

在遙遠的上世紀80年代，研究超快光通信的科學家們開始研究相干光通信。相干傳輸?shù)膬?yōu)勢很明顯：靈敏度高（傳得遠），帶寬大。但是在之后的90年代，摻鉺光纖放大器（EDFA）和WDM（波分復用）等技術閃亮登場，分別取代了相干傳輸原有的優勢。相干技術從此被打入了冷宮。

但是相干技術并沒有就此被埋沒，在當前的城域網光互連系統中，大規模鋪設的DWDM系統正逐漸耗盡其波長優勢，通過壓縮光脈沖提升時分復用（TDM）系統的效率也有很大的技術瓶頸。怎么辦呢？小弟們不行了，看來還是得靠老大哥啊。So，相干光通信系統又再次重出江湖。

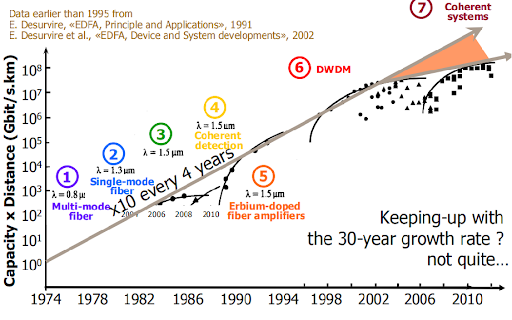

光傳輸技術演進歷史

比如易飛揚（Gigalight）的100G CFP DCO光模塊就是在新的歷史機遇下的研究成果。100G相干光模塊屬于100G DWDM長距離傳輸?shù)募夹g(shù)研究領域，主要用于100G波分復用系統線路側光傳輸，相比于其它各種形式的線路側光模塊，具有良好的OSNR性能、靈敏度、色散容限、DGD容限，因此成為業界的普遍選擇。

相干模塊主要應用于線路側

DSP的主要作用

相干傳輸系統的關鍵技術主要包括DP-QPSK、相干檢測和DSP高速數字處理等。除了DSP環節，大都是采用商用器件；如果不是采購特別差的器件產品，各家的性能都差不多。影響最終性能的就在DSP環節，各廠家采用了不同的專利算法。

DSP就是高速數字處理芯片，主要作用是色散補償，去除噪聲、非線性等干擾因素，提供數字時鐘恢復，還原從發端發出的100G信號。

1、支持高階調制格式以提高頻譜效率；

2、解決器件及信道傳輸效應；

3、處理信噪比問題。

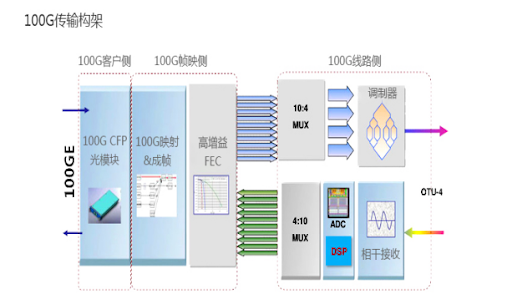

DSP處理數據的過程(來自Gigalight內部資料）

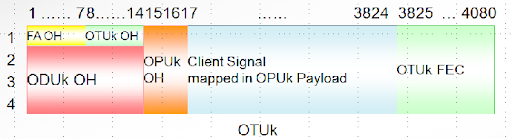

DSP在客戶側和線路側都有相關處理，其內部帶有Framer，可以按照G.709協議進行解幀和成幀處理。

DSP的結構組成

那DSP的具體結構又是什么呢？光通信領域的DSP一般由幾個部分組成：前端模擬數字混合部分包括ADC（數模轉換器）、DAC（模數轉換器）以及Serdes，數字信號處理部分主要包括FEC和PHY部分。

1、模擬數字混合部分

ADC和DAC的主要功能是在模擬信號與數字信號之間進行轉換，是調制器件與數字信號處理部分的橋梁。ADC和DAC主要由四個關鍵指標：采樣率、采樣有效位寬、模擬帶寬以及功耗，其中模擬帶寬是面臨的主要技術挑戰，并且在使用DSP的條件下，一般系統的帶寬限制不再是光器件，而是ADC和DAC。

2、數字信號處理單元

在數據中心內部應用，數字信號處理單元相對簡單。比如對于100G PAM4應用，在發端主要完成對發送信號的頻譜壓縮、非線性補償、FEC編碼等，在收端ADC之后對信號使用自適應濾波器對信號進行補償。在數字信號處理單元中一般會使用FIR濾波器對信號進行補償，F(xiàn)IR濾波器的Tap數與判決函數的設計直接決定了補償DSP的性能和功耗。

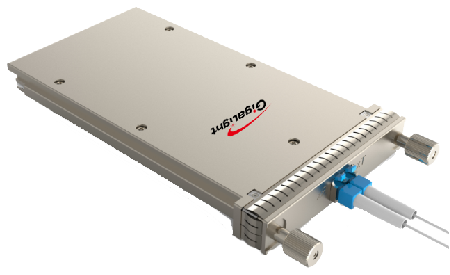

易飛揚的100G CFP-DCO相干模塊（來自Gigalight產品冊）

DSP的功耗和成本問題

毫無疑問，DSP在提升了性能的同時增加了功耗。由于DSP引入了DAC/ADC與算法，其功耗一定高于傳統基于模擬技術的CDR芯片。目前基于16nm的DSP解決方案的400G OSFP/QSFP-DD的設計功耗在12W左右，無論對于模塊本身或是未來交換機的面板熱設計都是巨大挑戰。另外成本永遠是數據中心和5G運營商們關心的話題，與傳統光器件不同，對于DSP芯片來說，由于是基于成熟的半導體工藝，在海量應用的支撐下，可以預期較大的芯片成本下降空間。

小結
相干模塊由于其技術優勢（帶寬、靈敏度），將在未來光通信市場大有用武之地。而作為相干中模塊中最重要的部分，DSP功能繁多，包括DAC/ADC采樣、Frame匹配和檢測、差分解編碼、脈沖整形、時鐘數據恢復以及偏振均衡等。易飛揚（Gigalight）于近年成立了武漢研發中心，高度重視對人才的培養，并且在相干模塊的研究上取得一系列領先成果，欲知更多詳情，可訪問我們的官網：wzyml.cn
