前段時間易飛揚（Gigalight）發布了應用于數據中心的200G QSFP-DD PSM8光模塊，該款光模塊采用了并行傳輸?shù)募夹g(shù)，采用8收8發的16根光纖以及24接口的MPO進行連接。為超大數據中心的下一代光模塊部署提供了行之有效的解決方案。

那么什么是并行傳輸呢？我們平時所說的波分復用又是什么？兩者之間的區別差異在哪？

并行二字從“parallel”英譯而來，并行光纖方案是當前數據中心擴容的重要方式。從機架之間的多模并行方案到中長距離的并行單模方案，并行光模塊技術的優勢在于在發射端采用單個激光器和四個集成調制器（比如PSM4模塊）將光信號分為四路耦合至光纖鏈路之中，單個模塊成本低且可靠性高。

但是缺點也是顯而易見的—需要很多光纖，傳輸距離變長之后，光纖+光模塊的成本構成要素中光纖成本占據主要成分。這個光纖成本容忍距離大致是500米。

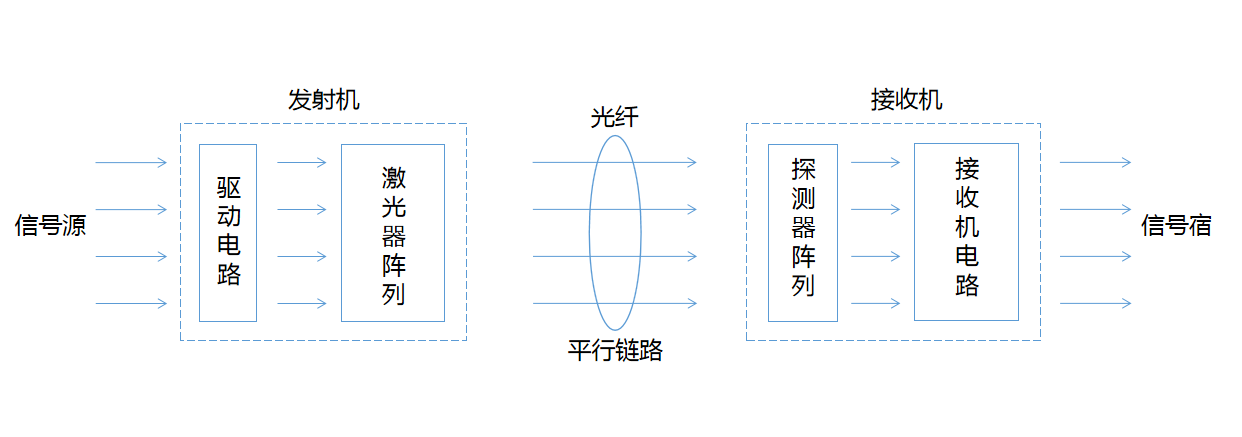

光模塊并行鏈路方案示意圖

500米之后又出現了新的低成本解決方案，那就是CWDM光模塊和光纖的組合。不同于DWDM（密集波分復用技術），CWDM技術是波分復用技術中的波長間隔較大（20nm）的方案，并且使用場景的距離比DWDM方案短。

波分復用技術在發射端利用復用器（MUX）將不同WDM波長的光載波信號復用到一根光纖上進行傳輸，在接收端利用解復用器（DEMUX）將各個WDM波長分離開來的技術，每個WDM波長信號都相互獨立，并且不受任何傳輸協議和速率的影響。

CWDM模塊只需要兩根光纖就能實現數據擴容的目的，不僅簡化了光傳輸網絡的結構，更是極大地節省了光纖資源。但是采用波分復用技術在發射端要采用不同波長的激光器，比如100G QSFP28 CWDM4需要四個直接調制激光器，光信號經過復用器由雙工LC接口進入光纖鏈路，由于激光器相對較高的成本占比，單個CWDM模塊價格相對高一些.

100G QSFP28封裝的光模塊異同點

	CWDM4光模塊	PAM4光模塊
光發射器	四個CWDM直接調制激光器	四個集成硅光子調制器和一個分布反饋激光器
四波長CWDM波分復用器	需要	不需要
接口類型	雙工LC接口	MPO/MTP接口（8芯）
距離	<2Km	<500m（實際可達10Km）

其實并行方案和波分復用方案還體現在當前眾多光模塊（尤其是數據中心場景）的設計應用上，由下表所示。

數據中心使用場景方案圖

光模塊類型	連接器	光纖類型	傳輸距離
100GBASE-SR10	24芯MPO，10發10收	多模光纖，850nm	OM3 100m；OM4 150m
100GBASE-SR4	12芯MPO，4發4收	多模光纖，850nm	OM4 100m
100G PSM4	12芯MPO，4發4收	單模光纖，1310nm	500m~10Km
100G CWDM4	雙工LC，1發1收	單模光纖，1271nm~1331nm	500m~2Km
100G-LR4	雙工LC，1發1收	單模光纖，1295.56~1309.14nm	10Km
100G-ER4	雙工LC，1發1收	單模光纖，1295.56~1309.14nm	40Km

我們可以看到，在當前100G以及以下速率的數據中心，短距離多模光模塊使用多模并行技術，1310nm波長的PSM4光模塊使用的是單模并行。波分復用技術減少光纖的纖芯數量，主要代表是100G-LR4光模塊；100G ER4是更長距離的版本，100G CWDM4光模塊則很好地填補了LR4在2Km以下成本過高的空白，是LR4在500m到2km范圍下的替代產品。

數據中心內部不同光模塊適用場景

和100G QSFP28 LR4以及100G QSFP28 PSM4相比，100G QSFP28 CWDM4光模塊幾乎成了當前100G數據中心最受歡迎的產品。具體表現為：

1、激光器波長溫漂特性大約為0.08nm/℃，CWDM4在0~70℃下5.6nm的波長變化范圍大于LR4的4.5nm，因此CWDM4不需要額外增加TEC（半導體熱電制冷器）。

2、CWDM4使用DML調制，LR4使用EML進行調制；EML性能更強，但是價格更高。

3、2根光纖，和100G PSM4的8根收發光纖相比，在光纖資源匱乏的情況下大大減少了光纖成本。

以上理由解釋了100G CWDM4在近兩年的數據中心異常火爆的原因，成本低。

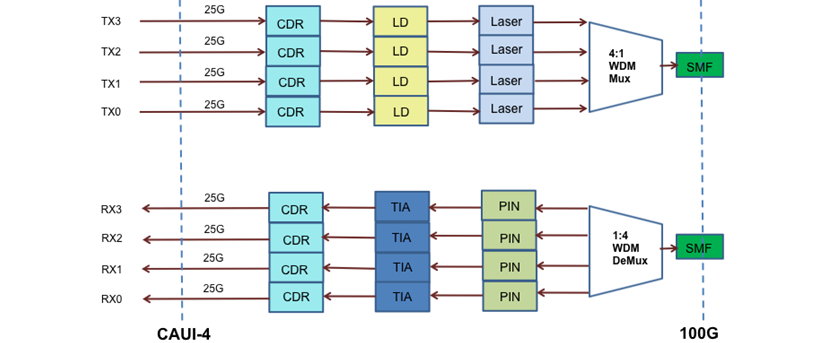

CWDM4光模塊結構簡圖

波長通道	中心波長	波長范圍
Lane1	1271nm	1264.5 to 1277.5nm	Tx0，Rx0
Lane2	1291nm	1284.5 to 1297.5nm	Tx1，Rx1
Lane3	1311nm	1304.5 to 1317.5nm	Tx2，Rx2
Lane4	1331nm	1324.5 to1337.5nm	Tx3，Rx3

但是根據數據中心出現宕機或者自然災害等意外因素，CWDM模塊有可能就會直接報廢。這時100G PSM4的優勢就體現了出來——可靠性更高，雖然當前100G數據中心架構里PSM4由于隨距離增加的成本上升導致其更多被用于500m以下（Leaf-Spine）的中距離場景，但是實際上我們常常忽視了的一點：PSM4技術采用的1310nm單模MPO技術使其完全可以勝任10Km的傳輸任務。

電信模塊和數據中心模塊的差異

100GE主流技術方案	LWDM4	CWDM4
應用領域	電信Telecom	數據中心DC
傳輸距離	10/40/80km	<2km
滿足標準	IEEE 802.3	CWDM4 MSA
工作環境	戶外（灰塵、水汽、腐蝕）/室內	室內空調機房
工作溫度	0~70℃/-40~85℃	15~55℃
可靠性要求	電信級可靠性>10年	3~5年
BER指標	1E-12	5E-5

從上表我們不難看出，CWDM4模塊是以降低可靠性標準為前提的。如果把可管理維護等因素考慮進去，并行傳輸?shù)腜SM方案似乎應該更加被數據中心建設者們所注意和重視。而在即將到來的400G數據中心，VCSEL方案的短距離下的AOC連接似乎也面臨著成本過高的問題，SR4方案遲遲得不到解決，現行的400G SR8光模塊需要16根多模光纖。

從機架之間到DCI園區的整個場景，我們甚至可以考慮一個統一的并行單模的架構，那么事情就會變得無比簡單——實際上隨著速率的升高，北美的數據中心正逐年減少多模光纖的部署，如下圖所示。

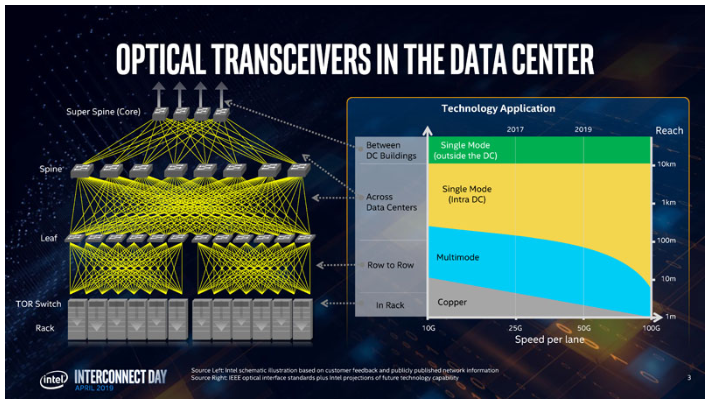

Intel預測的數據中心互聯方案趨勢

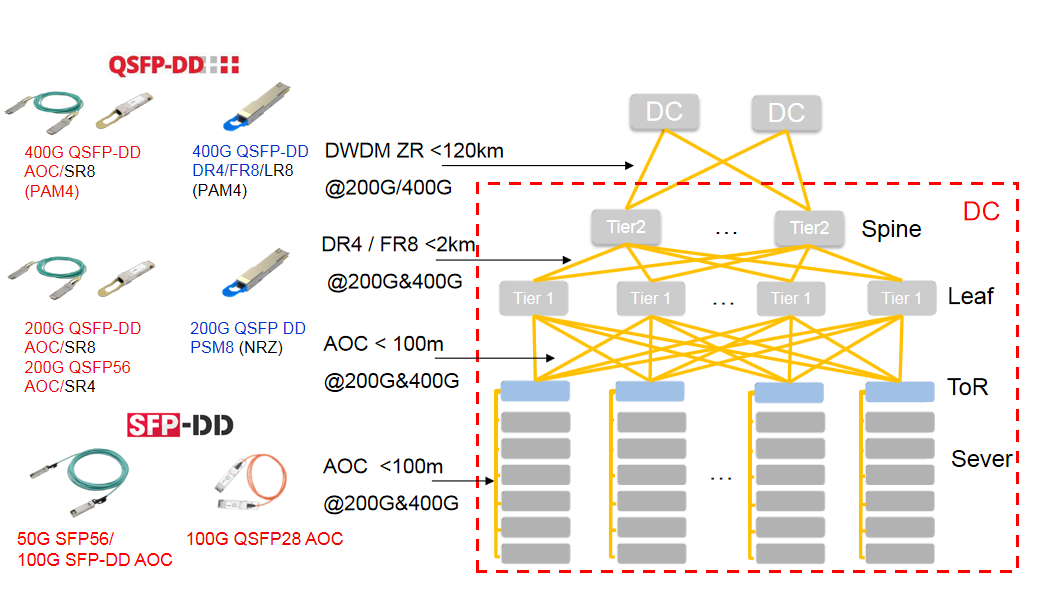

當然業界還有其他的聲音，比如支持波分復用的SWDM技術以及相應誕生的OM5光纖。這些觀點和技術都處于市場的孕育之中，業界也一直處于激烈的討論之中。方案的選擇取決于數據中心的架構師們，可持續發展觀是理性的決策者們所必須具備的，光模塊市場已經過了狂飆突進的野蠻生長期，在即將到來的200G/400G時代，我們拭目以待。易飛揚200G/400G數據中心解決方案示意圖

易飛揚（Gigalight）擁有一系列波分復用和并行工藝平臺以及相關專利，可以為數據中心建設者們帶去更低成本和高性能的解決方案。如果有相關需求，可聯系我們的銷售人員。
