一．引言

并行光模塊QSFP+ PSM和AOC產品主要是基于多模光纖的光互聯技術，具有高帶寬、低損耗、無串?dāng)_和匹配及電磁兼容問題等優勢，已逐漸取代基于銅線的電互聯產品而應用于機柜間、板架間的高速互連，連接距離在OM3光纖下長達300米。同時，為了應用于更長距離的傳輸解決方案，PSM并行光模塊也應運而生，主要使用FP激光器在單模光纖傳輸2KM，DFB傳輸10KM應用，這比多?；ミB技術更加具有難度。易飛揚（Gigalight）經過多年的潛心鉆研，掌握了從多模互連封裝技術到單模的并行互連封裝技術。易飛揚（Gigalight）在并行光模塊和AOC產品的成果得益于多方面關鍵工藝上的研究。

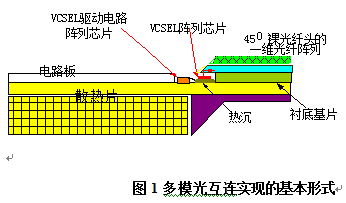

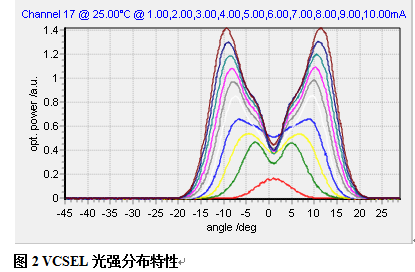

二．并行多模光纖耦合技術的積累與突破 并行光模塊光互連技術的光路耦合是一個大的問題，相比流行的Plastic lens方案，易飛揚（Gigalight）采用了一種更為簡單高效而可靠的光纖耦合工藝技術。這種工藝技術采用了接近于45度角（圖1）的全反射面對VCSEL的發光進行反射形成產品所需要的光路，但是這種簡單的應用原理，易飛揚（Gigalight）在實際產品制作中加以了精確的理論計算和嚴謹實驗驗證。對于反射角度的選擇，我們經過對VCSEL的激射光特性（圖2），采用光學模擬軟件分析（圖3），以及對VCSEL光入射角全反射原理，確定我們最優的反射界面角度為趨近于45°的某個值，同時經過對光纖面的特殊材質處理（圖4），使得光纖耦合效率由最初設計方案43%～47%提升到了75%～80%。

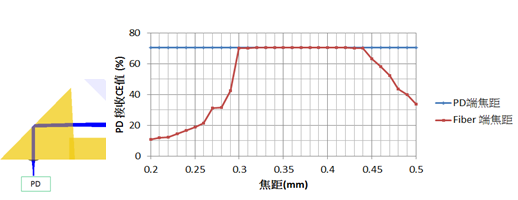

圖3 進行精確的光學模擬

圖4 良好的光纖研磨端面

三．并行單模產品實現光纖耦合

隨著易飛揚（Gigalight）在多模并行研發取得有效的突破和研究積累，我們積極探索開發更長距離傳輸?shù)哪K產品。要實現長距離傳輸必須使用色散損耗小的單模光纖，但單模光纖與半導體要實現高的耦合效率，都要對半導體激光器發出的光場進行整形，使入射光場與光纖本征光場達到最大可能的匹配。我們可以采用光學透鏡耦合（即在激光器和光纖間加入透鏡,圖5）和光纖直接耦合（即光纖和激光器光源直接耦合，圖6）兩種方式。但光學透鏡耦合方式，由于耦合系統中各光學元件是分離的，對半導體激光器，透鏡，光纖三者間的共軸準直要求非常高。為保證共軸準直要求，經常需要制作表面形狀特殊，而且需要透鏡的陣列，這使得成本較高，并且產品空間要求較大，不利于微小化封裝。我們根據在并行多模光模塊產品上的工藝技術積累，采用光纖直接耦合方式實現了并行單模產品開發制作。在這個過程中，我們經歷了平端光纖耦合方式和錐形光纖耦合方式。平端光纖耦合制作工藝簡單，容易實現，但是由于光源的發光面積和單模光纖芯徑面積以及光源發散角和光纖數值匹配關系嚴重失配，導致耦合效率較低，光反射大容易造成光眼圖散點而影響傳輸質量。因此，我們采用了一種采用光纖熔接接電弧放電而得到的球端面光纖（圖7）進行耦合。采用球端面進行耦合，不僅有利于提高光纖耦合效率，同時有利于反射光被改變反射路徑，有利于模塊光路的調試。圖8和圖9為平端光纖耦合和球端面光纖耦合的光眼圖對比。

圖5,透鏡耦合系統

圖6.平端光纖耦合系統

圖7.球端面耦合系統

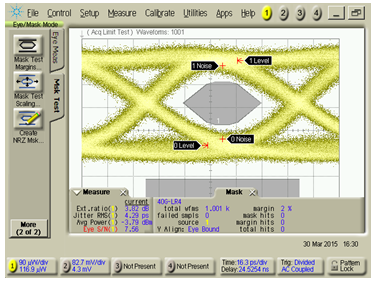

圖8.反射嚴重的光眼圖

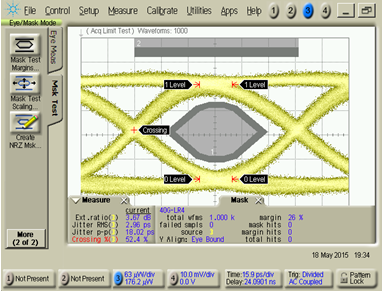

圖9.反射改善后的光眼圖

四．COB（CHIP ON BOARD）的工藝精度的提高

現有實現并行光模塊產品方案，都是基于VCSEL陣列和光纖陣列耦合方案，采用CHIP ON BOARD工藝實現低成本高效率生產要求。在這個工藝中，芯片的貼裝精度直接影響光耦合的效率。我們經過數據對比分析，得到關于貼裝精度偏差對光損失的影響（圖10,圖11）。從圖中我們了解，多模耦合精度在±5um可以保證耦合效率。根據研究，我們使用了高精度貼片工藝，實現保證產品耦合的優良。

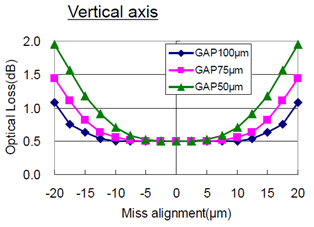

圖10 橫軸方向偏移

圖11,縱軸方向偏移

為保證貼片精度和高效率生產，我們引進自動化精密貼裝設備（圖12），精度可保證在±3um內以及自動Wire BOND設備（圖13）。

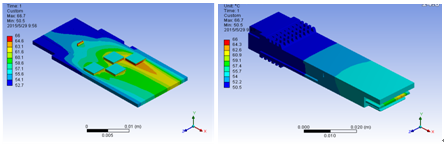

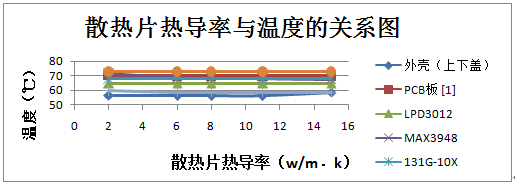

五．必要的熱學設計，保證并行光模塊的良好使用 眾所周知，并行光模塊是器件高度集成化的產品，內部多通道集成數目增加，使得功耗和I/O引腳大增加。例如在QSFP- PSM模塊中，四個驅動IC的功耗占據了近整個模塊的50%以上的熱量。在狹小的QSFP空間內，散熱是一個很大的問題。如果長期散熱不良，會造成內部元器件的老化，縮短使用壽命。而體現更為直接的是激光器的功率會隨著溫度的增加而變化，由激光器的特性（圖14）可知：Ith會變得更大，為了拿到足夠的傳輸功率，模塊會加大偏置電流，使得整體模塊的功耗直接增加，形成惡性循環，這對模塊是十分不利的。因此在產品開發周期，我們就要很關注產品的熱學設計。注意模塊內部芯片間的布局以及散熱通道良好。在進行產品設計時就已經進行嚴格的熱學設計（圖15），再通過實驗的熱量測試進行修正和改進散熱效果（圖16）。

圖14激光器溫度特性曲線

圖15

圖16
