已200G QSFPDD PSM8為例，梳理下測試光模塊性能指標和測試方法：

1. Management Timing performance

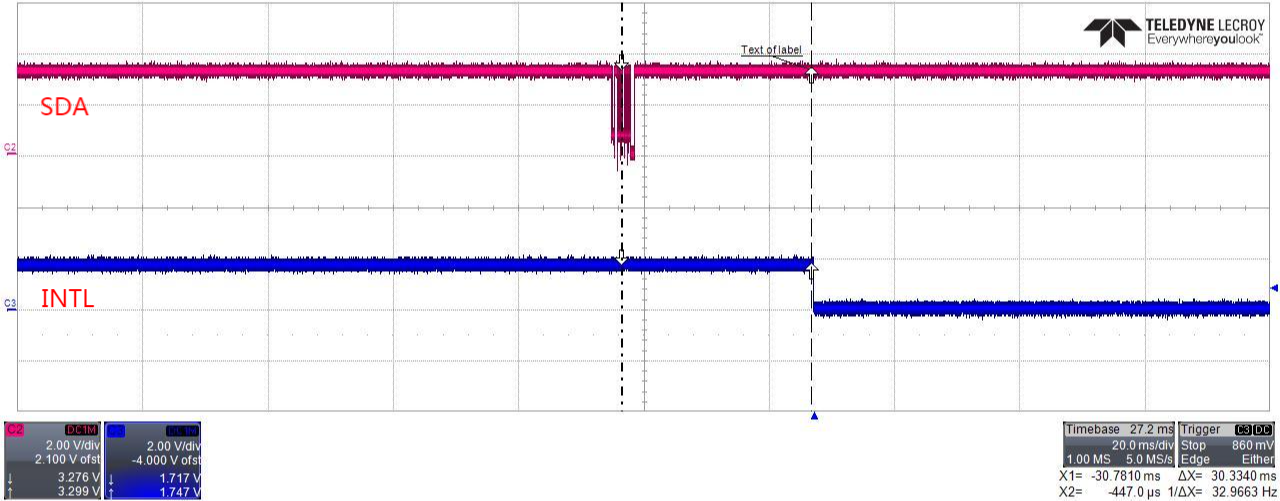

1.1 IntL Assert Time

測試要求：需要測試的時間是光模塊在Rx光信號丟失也就是RX LOS比特位置1和中斷IntL由高拉低的時間。

測試方法：將光模塊插入測試板中，使用示波器兩個探頭，一個接測試板上的SDA腳，一個點擊測試板上的INTL點，使用對應的GUI將其他標志mask后去掉需要斷開通道的RX LOS的mask勾選再讀取page11h，0x93這一個地址的值，此時測試板上IntL燈滅（IntL高電平），再將RX光纖連接的一個通道斷開，讀取0x93地址觸發SDA，此時測試板上IntL燈亮（IntL低電平）報RX LOS觸發IntL。

測試結果:

測試圖片:

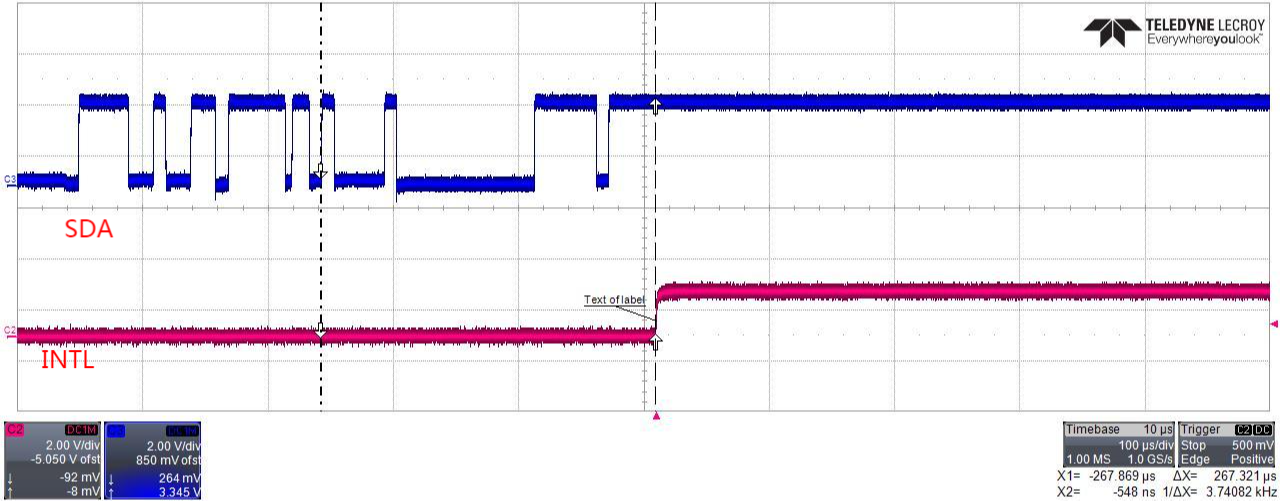

1.2 IntL Deassert Time

測試要求：需要測試的時間是光模塊在Rx光信號恢復和中斷IntL由低到高的時間。

測試方法：將光模塊插入測試板中，使用示波器兩個探頭，一個接測試板上的SDA腳，一個點擊測試板上的INTL點，使用對應的GUI將其他標志mask后去掉需要斷開通道的RX LOS的mask勾選再讀取page11h，0x93這一個地址的值，此時測試板上IntL燈亮（IntL低電平），再將RX光纖斷開的一個通道連接，讀取0x93地址觸發SDA，此時測試板上IntL燈滅（IntL高電平）將RX恢復信號觸發IntL。

測試結果:

測試圖片:

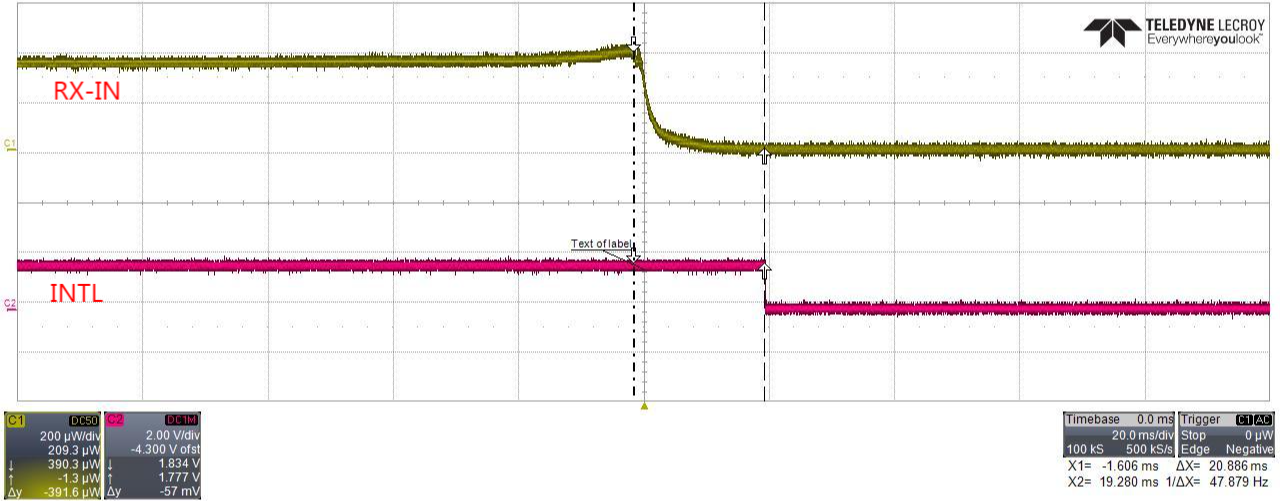

1.3 Rx LOS Assert Time

測試要求：需要測試的時間是光模塊在在檢測到光信號丟失后，將Rx-LOS位設置為1并將IntL拉低所花費的時間。

測試方法：將光模塊插入測試板中，使用分光器將需要測試的一個通道的接收端接入到分光器的OUT，拔分光器的IN端進行觸發。

測試結果:

測試圖片:

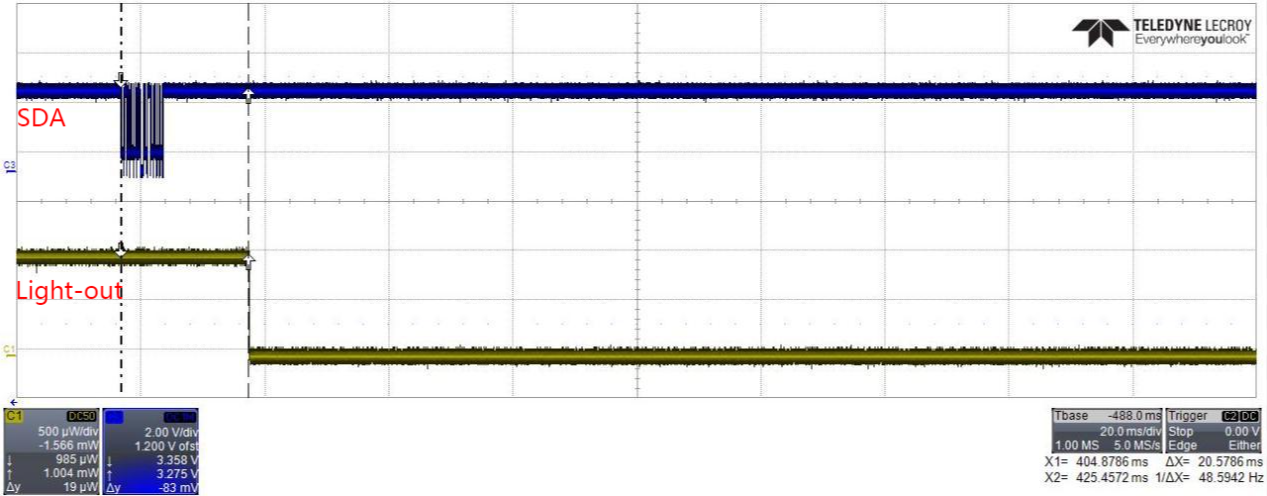

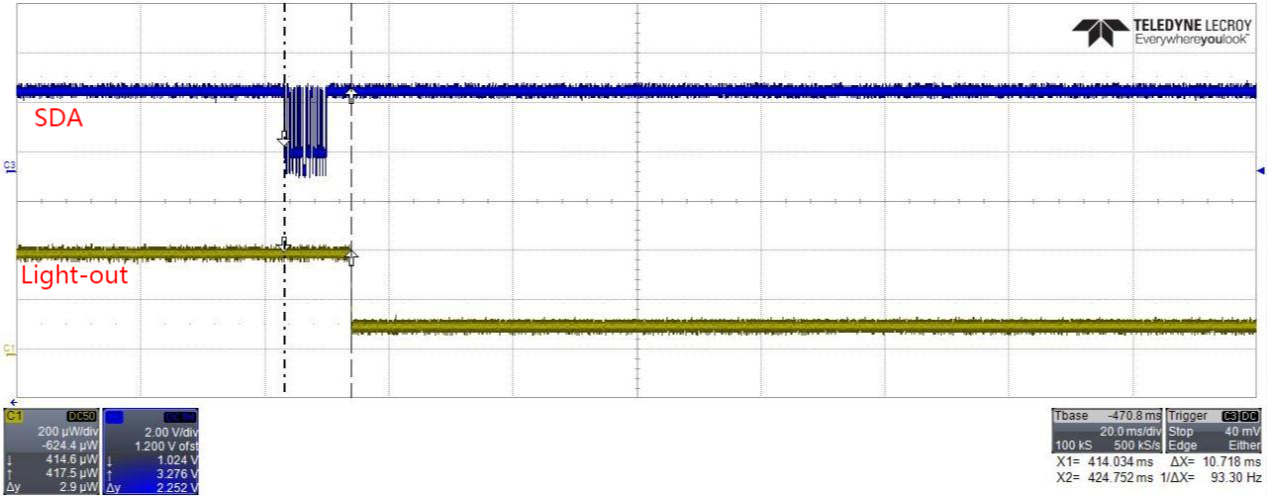

1.4 TX Squelch Assert Time

測試要求：需要測試的時間是光模塊從Tx輸入信號丟失到squelched輸出條件達到的時間。

測試方法：將光模塊插入測試板中，使用分光器，將需要測試通道的發射端接入分光器的OUT（light_out），使用示波器兩個探頭，一個接測試板上的SDA腳，一個連接分光器，點擊GUI中的Ctrl頁的TX Force Squlch功能對應的測試通道（勾選此功能）進行觸發。

測試結果:

測試圖片:

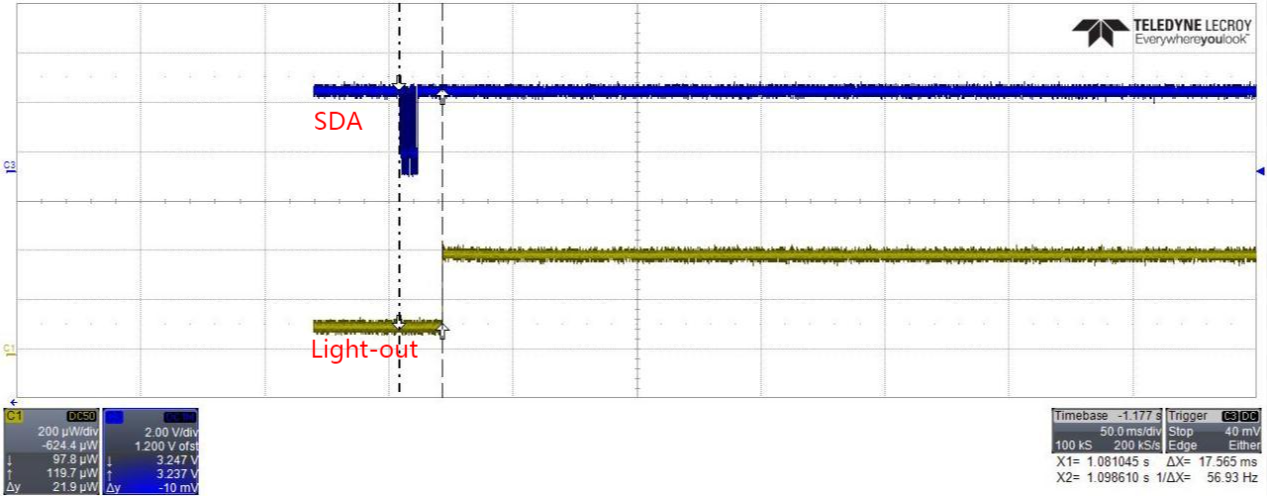

1.5 Tx Squelch Deassert Time

測試要求：需要測試的時間是光模塊從Tx輸入信號恢復到達到正常Tx輸出狀態的時間。

測試方法：將光模塊插入測試板中，使用分光器，將需要測試通道的發射端接入分光器的OUT（light_out），使用示波器兩個探頭，一個接測試板上的SDA腳，一個連接分光器，點擊GUI中的Ctrl頁的TX Force Squlch功能對應的測試通道（去掉勾選此功能）進行觸發。

測試結果:

測試圖片:

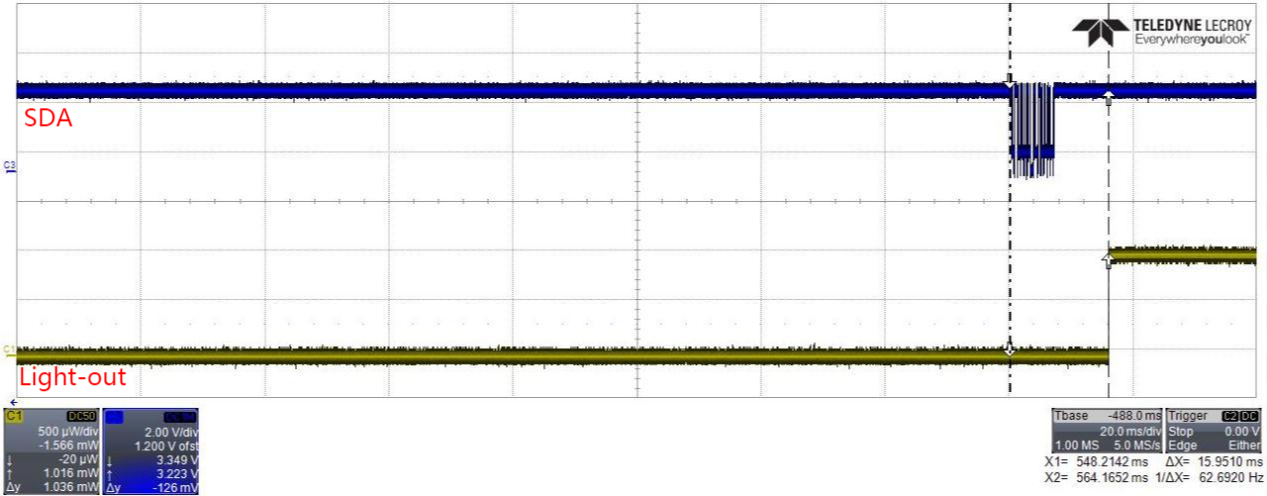

1.6 Tx Disable Assert Time

測試要求：需要測試的時間是光模塊從Tx禁用位清除到0到光輸出超過標稱的90%的時間。

測試方法：將光模塊插入測試板中，使用分光器，將需要測試通道的發射端接入分光器的OUT（light_out），使用示波器兩個探頭，一個接測試板上的SDA腳，一個連接分光器，點擊GUI中的Ctrl頁的TX Disable功能對應的測試通道（勾選此功能）進行觸發。 測試結果:

測試圖片:

1.7 TX Disable Deassert Time

測試要求：需要測試的時間是光模塊從Tx禁用位設置為1到光輸出低于標稱值的10%的時間。

測試方法：將光模塊插入測試板中，使用分光器，將需要測試通道的發射端接入分光器的OUT（light_out），使用示波器兩個探頭，一個接測試板上的SDA腳，一個連接分光器，點擊GUI中的Ctrl頁的TX Disable功能對應的測試通道（去掉勾選此功能）進行觸發。 測試結果:

測試圖片:

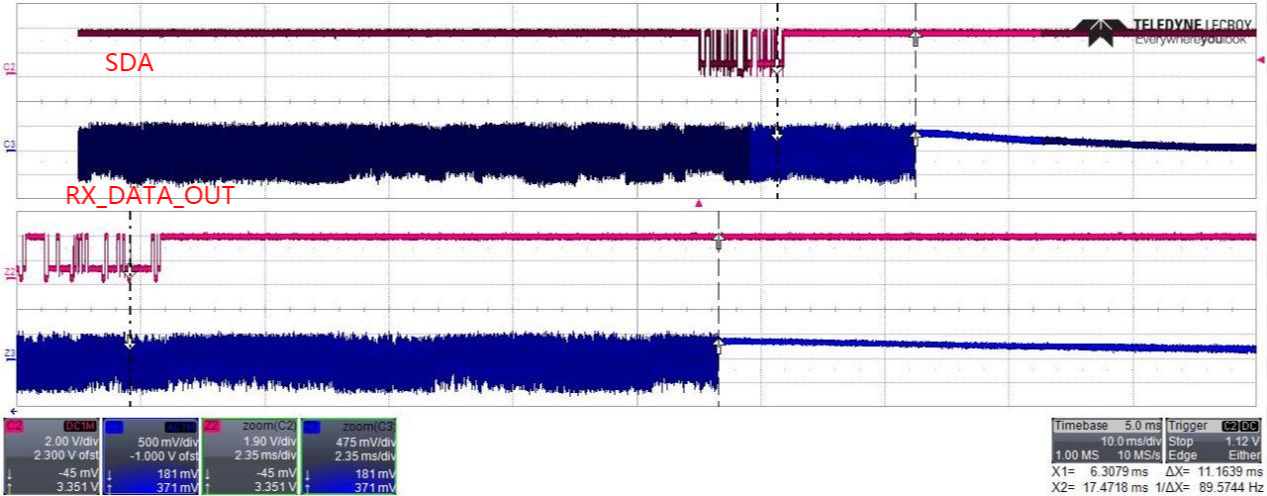

1.8 RX Output Disable Assert Time

測試要求：需要測試的時間是光模塊從Rx輸出禁用位清除到0，直到Rx輸出超過標稱值的90%的時間。

測試方法：將光模塊插入測試板中，使用分光器，將需要測試通道的發射端接入分光器的OUT，使用示波器兩個探頭，一個接測試板上的SDA腳，一個連接測試板上RX信號的中心點上（RX_DATA_OUT），點擊GUI中的Ctrl頁的RX Output Disable功能對應的測試通道（勾選此功能）進行觸發。 測試結果:

測試圖片:

1.9 RX Output Disable Deassert Time

測試要求：需要測試的時間是光模塊從Rx輸出禁用位設置為1到Rx輸出降到額定值的10%以下的時間。

測試方法：將光模塊插入測試板中，使用分光器，將需要測試通道的發射端接入分光器的OUT，使用示波器兩個探頭，一個接測試板上的SDA腳，一個連接測試板上RX信號的中心點上（RX_DATA_OUT），點擊GUI中的Ctrl頁的RX Output Disable功能對應的測試通道（去掉勾選此功能）進行觸發。 測試結果:

測試圖片:

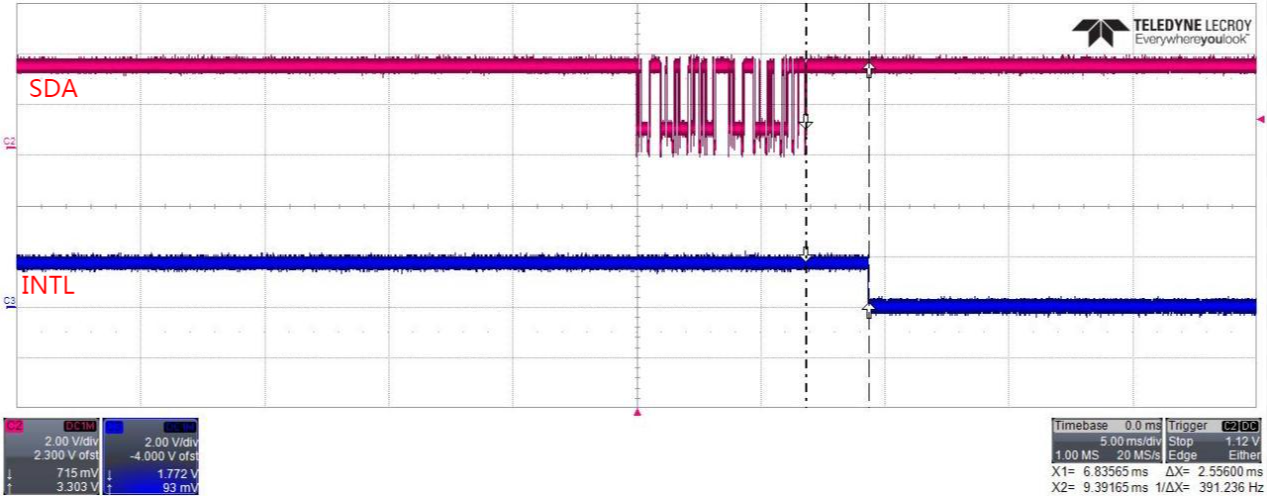

1.10 Mask Assert Time

測試要求：需要測試的時間是光模塊從各標志的掩碼位集設置為1直到IntL中斷由低變高的時間。

測試方法：光模塊插入測試板中，使用示波器兩個探頭，一個接測試板上的SDA腳，一個點擊測試板上的INTL點，通過GUI頁面點擊相應標志的mask（勾選此功能）觸發； 測試結果:

測試圖片:

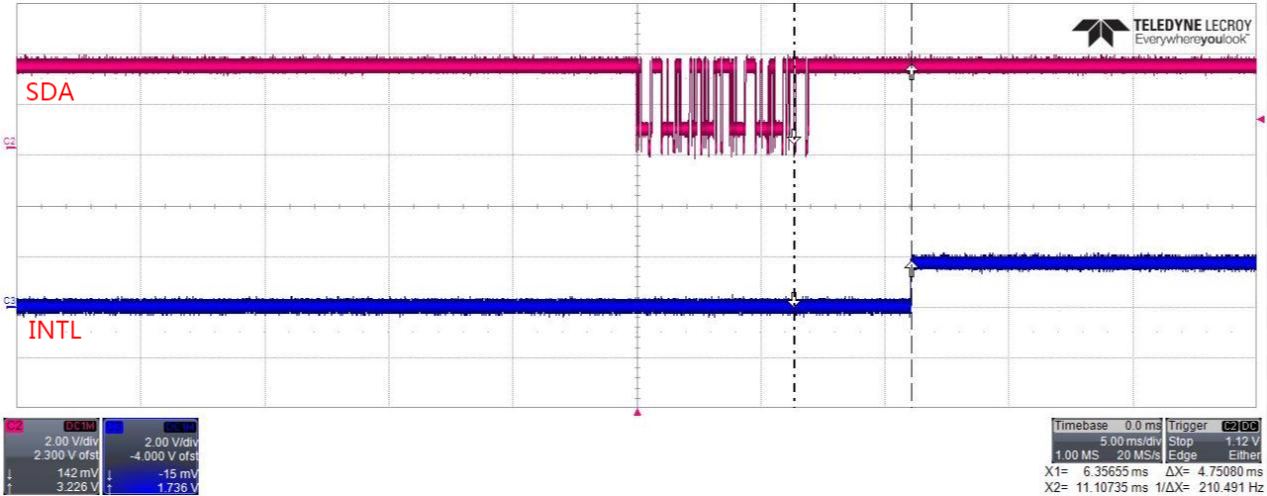

1.11Mask Deassert Time

測試要求：需要測試的時間是光模塊從各標志的掩碼位集清除為0直到IntL中斷由高變低的時間。

測試方法：光模塊插入測試板中，使用示波器兩個探頭，一個接測試板上的SDA腳，一個點擊測試板上的INTL點，通過GUI頁面點擊相應標志的mask（去掉勾選此功能）觸發； 測試結果:

測試圖片:

2. I2C timing

2.1 100kHz

測試方法：用I2C管理工具將速率設置為100kHz，再讀光模塊進行I2C時序相關測試；

測試結果：

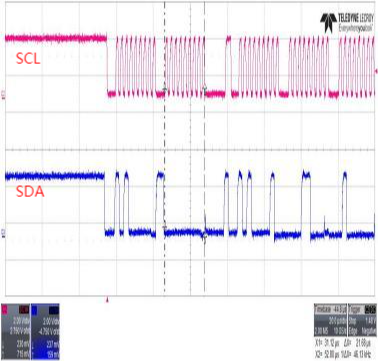

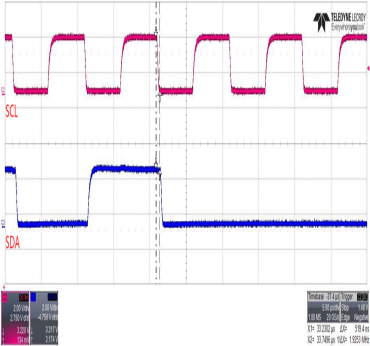

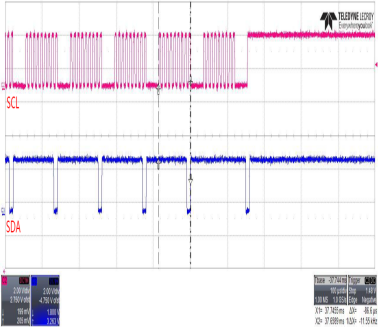

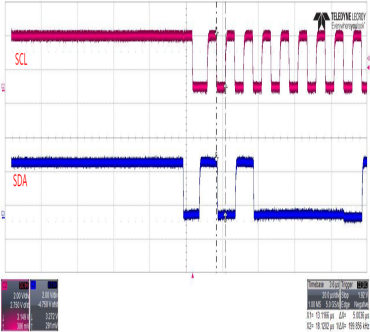

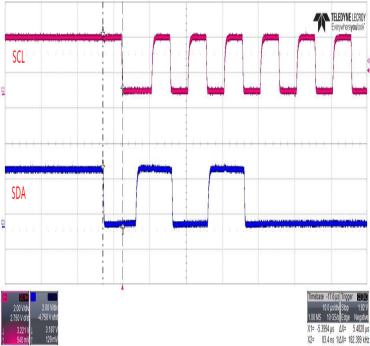

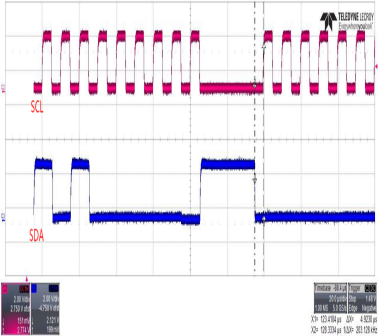

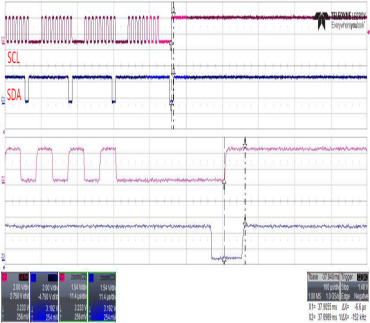

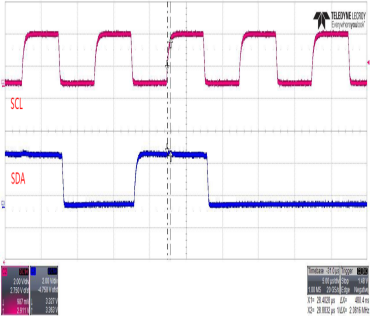

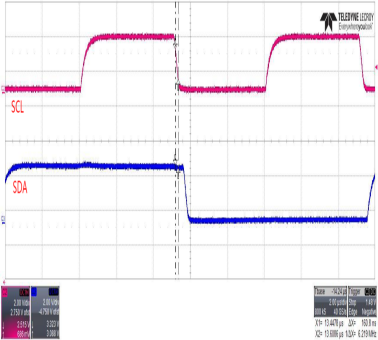

測試圖片 (100K):

Clock Frequency	Clock Pulse Width Low
Clock Pulse Width High	START Hold Time
START Set-up Time	Data In Hold Time
Data in Set-up Time	Input Rise Time
Input Fall Time	STOP Set-up Time

2.2 400kHz

測試方法：用I2C管理工具將速率設置為400kHz，再讀光模塊進行I2C時序相關測試；

測試結果：

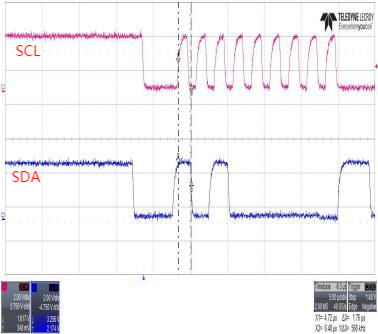

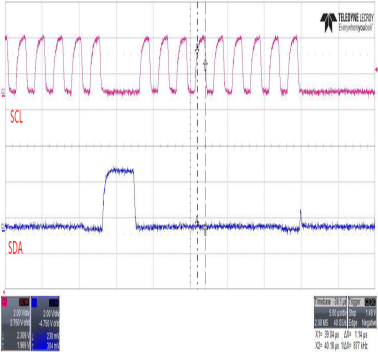

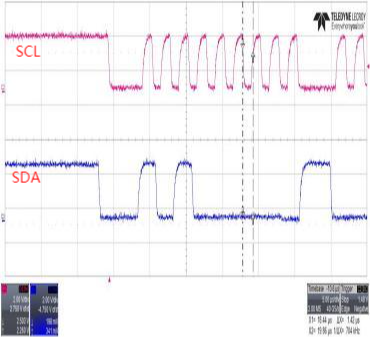

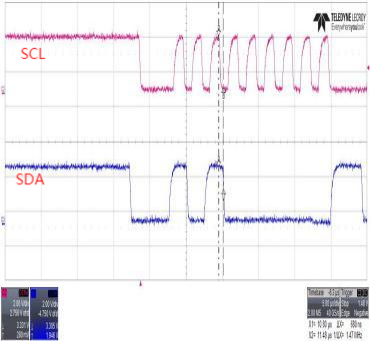

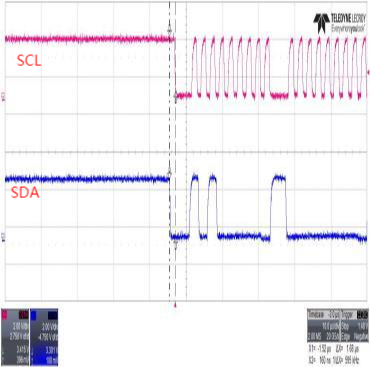

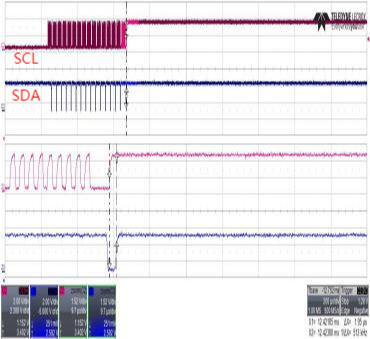

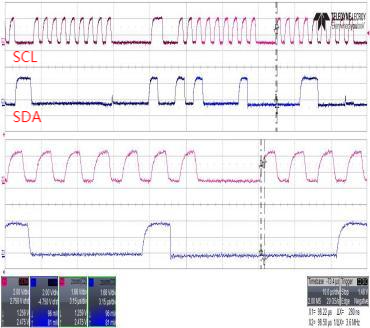

測試圖片 (400K):

Clock Frequency	Clock Pulse Width Low
Clock Pulse Width High	START Hold Time
START Set-up Time	Data In Hold Time
Data in Set-up Time	Input Rise Time
Input Fall Time	STOP Set-up Time
