隨著超大規模數據中心對帶寬需求的日益提升，數據中心快速增長，產品迭代加速，應對市場需求對于供應商的技術、工藝挑戰愈發明顯，光傳輸技術已朝向超高速、超大容量方向發展。當前，各大企業及運營商正在積極推進400G技術的應用部署。接下來，本文著重為大家介紹400G?OTN/WDM?技術發展，詳細的分析400G 的應用場景和技術方案考慮。
400G 標準現狀
400G 國際標準主要由ITU-T、IEEE 和OIF 3 個組織制定，各有側重。國內由CCSA TC6 制定相應行業標準。
1、ITU 標準
ITU- T SG15 負責制訂光傳送網絡相關標準規范。在2016 年9 月修訂完成的G.709 標準中，定義了以 5G 時隙為最小粒度并加入復用段映射結構的OTUCn 幀格式，為超100G 大帶寬業務確定了承載方式。在2017 年6 月完成發布了采用RS-FEC 的短距FlexO-SR 標準（G.709.1），2018 年2 月完成發布了采用SC-FEC 的長距FlexO-LR 標準（G.709.3）。G.698.2 標準主要規范線路側光接口指標，在即將完成的100G 接口標準基礎上，2018 年2 月啟動了針對200G/400G 接口的標準化工作。為滿足陸地100G 及以上高速系統傳輸，在中國聯通等單位提交現網測試數據基礎上，2016 年9 月修訂完成了G.654 光纖標準，針對陸地應用，新增了G.654.E 子類，與G.652 光纖相比有更大的有效面積和相同的宏彎損耗。
2、IEEE 標準
IEEE802.3 工作組主要負責400GE 接口標準化，IEEE802.3bs 標準已于2017 年12 月正式發布，重點規范了基于PAM4 調制編碼方式的8 通路波分復用2 km/ 10 km 單模光纖應用（400GBASE-FR8/LR8）等。該標準的正式發布更好地解決了數據中心和運營商網絡速率更高、容量更大的應用需求。
3、OIF 標準
OIF 主要負責物理鏈路層（PLL）的光電模塊和高速接口等標準化。2015 年7 月發布了《400G 技術選擇白皮書》，圍繞調制格式、應用場景、頻譜間隔、載波數量等進行分析，梳理400G 高速傳輸關鍵技術，并針對城域、長距和超長距等不同應用場景提出解決方案。 2017 年8 月發布了《靈活相干DWDM 傳輸框架》，規范了骨干長距（1 000~1 500 km）、城域（100~1 000 km）和數據中心互聯（50~100 km）等應用場景的靈活相干 DWDM 傳輸技術，為模塊、器件及設備商提供技術指導，并根據應用場景給出了調制方式建議。同時還發布了發射機和接收相關標準，包括規范支持20/30/40GHz 帶寬的集成內差探測相干接收機（u-ICR）和支持 64G 波特率的高帶寬偏振復用調制器（HB-PMQ）等IA文件。OIF 同時正在制定面向城域應用（80~120 km）的400G-ZR 標準。
4、CCSA 行業標準
2017 年12 月完成了《N×400G WDM 系統技術要求》行業標準送審稿的討論，即將報批。該標準對應用于骨干網的不同400G WDM 技術在不同光纖上的傳輸能力進行了明確規范。結合ITU-T G.654 標準的修訂完成，以及中國聯通開展的G.654 現網試點工作， 2017 年4 月完成了國內G.654.E 光纖行業標準，已報 批，即將正式發布。
400G 應用部署考慮
1、應用場景分析
相比于技術歸一化的100G 技術，400G 技術實現方式多樣化，引入了高階調制、靈活柵格、頻譜整形和多子載波等技術，且需要用到比100G 時代更窄線寬的激光器，約100 kHz。
不同應用場景可有不同400G 技術實現，對城域應用，主要是單載波16QAM 為主；對骨干網應用，主要是雙載波16QAM、雙載波8QAM 和雙載波QPSK 這3 種 實現方式，三者主要比較如下表所示。
從圖表中可以看出，雙載波QPSK 技術需要用到高波特率器件，對DAC/ADC 提出了很大挑戰，從當前技術成熟度和光器件發展水平，雙載波16QAM 和雙載波8QAM 是骨干網應用較為成熟的技術。
2、概率星座整形
通常正交幅度調制（QAM）格式下所有星座點都有相同的使用概率，為了進一步提升系統傳輸能力，業內提出了概率星座整形（PCS——Probabilistic Con? stellation Shaping）技術。該技術對不同位置星座點的使用概率進行調整，以小振幅星座點使用概率更大，大振幅星座點使用概率更小的方式來傳輸信號，這樣將對噪聲和其他非線性損傷具有更大容忍度和適應性，從而能對傳輸速率進行調整以更好地適應傳輸信道，提升容量，使光纖網絡傳輸容量更接近香農極限。 線性傳輸通道PCS 技術理論上有最大1.53 dB 的性能提升，非線性通道性能提升量將會更大。PCS 技術已成為高階調制系統中非常有效的傳輸能力提升手段，正在逐步走向?qū)嵱谩?/div>
3、靈活柵格
ITU-T G.694.1 標準規范了靈活柵格技術，中心頻率以193.1 THz 為基準，以6.25 GHz 的整數倍為步長增減頻率，頻率柵格寬度按照12.5 GHz 的整數倍增加。引入靈活柵格技術，可以實現頻譜的精細管理和高效利用，獲得更大的頻率效率。但是相比于當前基于50 GHz 固定間隔進行系統設計和工程部署，靈活柵格的400G 技術在應用時也存在以下問題需考慮。
①OTU 需要支持靈活柵格，合分波和ROADM 也必須支持靈活柵格，才可實現端到端的靈活柵格。
②需要考慮傳輸距離與傳輸容量（頻譜效率）間的平衡，靈活柵格通常會帶有頻率整形，而頻譜整形在一定程度上會降低傳輸能力。
③需要頻率和波長分配管理，對于點到點應用，靈活柵格可以簡潔有效提高頻譜效率，增加系統容量，但對ROADM 復雜組網中，需要全程端到端的波長分配和頻率管理，否則不同節點帶來的頻譜碎片可能會導致頻譜利用率低，系統總?cè)萘勘裙潭鸥窀汀?/div>
4、性能監測和評估
OSNR 仍然作為WDM 系統的關鍵性能參數，但是在多子載波超級通道的400G 系統中，傳統50 GHz 間隔單載波OSNR 的定義和測試方法不再適用，需要分別對每個子載波進行測試，然后考慮超級通道的OSNR 指標。
ITU-T G.698.2 中針對高階矢量調制信號引入了誤差矢量幅度（EVM——Error Vector Magnitude）參數，表征信號星座圖偏離理想星座點的誤差，成為高階調 制信號質量評價和系統性能監測評估的重要參數，也將在400G 系統中繼續應用。
5、多速率多調制方式混傳
400G 發射機均支持靈活速率和調制方式可編輯，單載波可同時支持QPSK 調制的100G 和不同調制格式的200G。因此400G 系統支持與100G 系統的混傳部署，且不需要保護帶。但在混傳時，需注意各自的傳輸能力差異。
6、不同光纖鏈路部署
中國聯通在濟南—青島開展的多廠家400G 系統現網試點，測試了G.654.E 光纖和G.652 光纖上的傳輸能力，充分驗證了G.654.E 光纖對400G 傳輸能力的提 升。
目前中國運營商光纜網絡中建設了大量G.652 光纖，加上存量G.655 光纖，以及即將部署的G.654.E 光纖，網絡將在一段時期內同時存在3 種光纖。

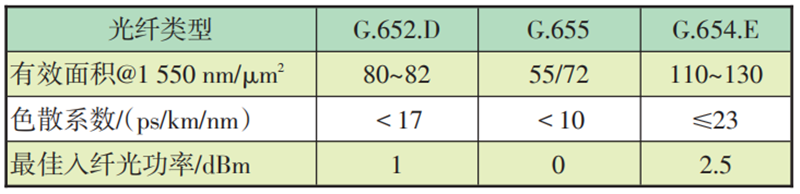

3 種光纖有效面積存在較大差異，如下圖所示。非線性效應與光纖有效面積和光纖功率密度相關，光纖有效面積越大，相同功率密度下可入射光功率越高，同種調制格式（16QAM 為例）下，G.655 光纖入纖功率最小，約0 dBm，而G.654.E 光纖可達2.5 dBm。
因此在現網部署400G 技術時，優先考慮部署在G.654.E 和G.652 光纖中，盡量避免應用G.655 光纖，其無電中繼距離較短。
7、保護倒換
中國聯通骨干傳輸網普遍部署光復用段保護（OMSP）來提高骨干網業務可靠性。在OMSP 配置中，對于多速率靈活設置和多光纖鏈路選擇等應用場景需考慮以下幾個問題，盡量保證主備用路由的性能，否則會存在采用不同光纖路由切換后系統無法工作的風險。
①不同速率混傳（100G 與400G）時，需考慮不同速率時的無電中繼傳輸能力差異。
②相同速率不同調制方式（雙載波 16QAM 與 8QAM 等）時，需考慮不同調制格式傳輸能力差異。
③主備用不同光纖類型時，需要考慮不同光纖上400G 系統傳輸能力差異。
結語
隨著光通信產業的發展，市場的痛并快樂著的局面總是在不斷推進產業的兼并整合進程。隨著400G?OTN/WDM技術的成熟和標準化完成，400G 技術將逐步在骨干網和城域網中應用。
