10G網絡能夠完成到40G網絡的升級，很明顯的10G SFP+光模塊是可以和40G?QSFP+光模塊相連接的，本文將主要為大家講解這兩種光模塊之間不同的互連方案。

首先我們要對這兩種光模塊有一個清楚的認識，通過下面的介紹來了解它們。

40G QSFP+光模塊是什么？

40G QSFP+光模塊通常在8芯并行光纖上使用，它的接口類型是MTP。

10G SFP+光模塊

10G SFP+光模塊一般使用在雙纖雙工鏈路中，它的接口類型為LC，通常要實現10G到40G的傳輸需要4個10G SFP+光模塊和1個40G QSFP+光模塊并行。

40G QSFP+光模塊和10G SFP+光模塊互連的應用場景有哪些？

常見的可以應用到下列場景中，但不僅僅是下面列出的這幾項：

如果一個接入層的交換機只有QSFP+的端口，但是又有SFP+端口的服務器需要接入； 如果需要新增交換機部署層，帶有QSFP+上行端口要與現有的SFP+端口交換機進行連接； 如果遇到一個較高密度的應用，有可能需要進行轉換，我們都知道一個10G SFP+的板卡可支持48端口，40G QSFP+的板卡可支持36端口,相當于在占用的空間的前提下，一個40G板卡上的端口等效于144（36×4）個10G板卡上的端口。

40G QSFP+光模塊和10G SFP+光模塊互連的解決方案

? ? 1、直連解決方案

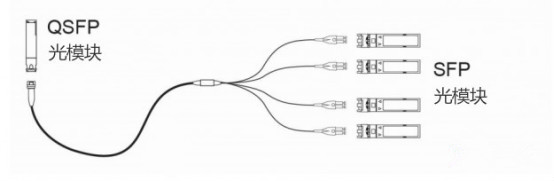

當40G并行QSFP+光模塊要和4個10G SFP+光模塊直連時，我們要用到1根8芯MTP轉LC光纖跳線，同時還需要四個LC雙工連接器，這種直連方案一般適合在短距離傳輸中使用。

? ? ?2、互聯解決方案

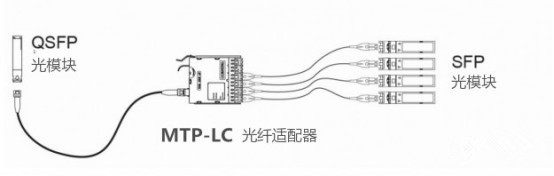

（1）使用光纖配線盒將4個SFP+光模塊和1個QSFP+光模塊組合到一起，在光纖配線盒與QSFP+光模塊之間使用MTP-LC光纖跳線；光纖配線盒與SFP+光模塊則通過LC雙工跳線完成。這種解決方式一般用于短距離的傳輸，方便進行維護，光纖配線盒的LC端口沒有完全的利用起來，降低了布線密度。

（2）如果不采用光纖配線盒，光纖跳線由8芯光纖所代替，光纖配線盒變成了LC光纖適配器面板。這種解決方案能夠提高布線密度，使LC-LC適配器面板上的每個端口都能夠得到有效的利用，然后由LC雙纖跳線完成與10G端口的連接。這種方案適合于布線的空間比較小的時候。

互聯的解決方案遠遠不止這兩種，這里不做一一介紹。

? ? ?3、交叉解決方案

使用MTP主干光纖進行連接，這個解決方案允許所有硬件設備在一個位置,通常是主分布區(MDA)。它的缺點是,所有的MTP主干光纖沒有得到充分利用，并且，SFP+光模塊的端口必須位于相同的底盤而失去了靈活性。

? ? ? ? ? 所有的互聯解決方案都可以應用到交叉解決方案中。
