高速線纜作為一種替代光模塊的低成本短距離連接方案，廣泛應用于SATA存儲設備、RADI系統場景、核心路由器、10G或40G以太網等數據中心互連場景中。什么是高速線纜？使用高速線纜有什么好處？
高速線纜（Direct Attach Cable，簡稱DAC）通常是以固定長度采購、兩端帶有固定接頭的線纜組件。高速線纜端所采用的接頭和光模塊的接口一樣，但是相比光模塊而言，高速線纜上面的連接器模塊沒有昂貴的光學激光器和其他電子元件，從而在短距離應用中大大地節約了成本和功耗，作為一種替代光模塊的低成本高效益的高速數據通信解決方案，可通過將交換機連接到路由器或服務器上，在存儲區域網絡、數據中心和高性能計算機連接中廣泛使用。
以鍍銀導體和發泡絕緣芯線為材料，采用線對屏蔽及總屏蔽的方式，從而構成了高速線纜。高速線纜具有優良的衰減性能、低延時以及抗干擾性，可以實現高頻寬帶傳輸，有30~24AWG的規格以及2P、4P或8P等多種結構，可應用在多種不同的應用場合。
1、10G SFP+轉SFP+ DAC
10G SFP+轉SFP+ DAC采用的是無源式雙軸電纜組件，并直接連接到SFP+模塊，具有高密度、低功率、低成本和低延時的特點，現已成為云計算與云存儲中的主流互連接工具。
2、40G QSFP+轉QSFP+ DAC
40G QSFP+轉QSFP+ DAC提供了一個極具成本效益的方式來建立內部機架和跨機架QSFP+交換機端口之間的40G鏈路，使接入層上行到核心的主干鏈路提升到40G/100G，以其高速率、低延時的特點被廣泛應用于高速骨干網、企業網絡交換和網絡存儲。
3、40G QSFP+轉4xSFP+ DAC
QSFP+轉4xSFP+ DAC的一端是40G QSFP+接口，符合SFF-8436要求，另一端是4個10G SFP+接口，符合SFF-8432要求，中間通過12芯的MPO高密度光纜連接，然后根據客戶對于兩端線纜長度的需求，在MPO線纜中間加入分支器，實現一路40G光信號分為四路10G信號，是最經濟簡單的實現交換機端口轉換。
4、40G QSFP+ 轉 4XFP DAC
40G QSFP+轉4XXFP+ DAC的一端是1個40G QSFP+接口，另一端是4個10G XFP接口。由于XFP光模塊沒有DAC銅纜標準，設備傳輸?shù)男盘栄a償?shù)停娎|本身的損耗很大，因此只能做短距離傳輸，一般只能做2m以內的距離，實現40G QSFP+接口到XFP端口的互連。
5、25G SFP28轉SFP28 DAC
25G SFP28轉SFP28 DAC可為客戶提供25G高帶寬的數據互聯能力，符合IEEE P802.3by以太網標準和SFF-8402 SFP28，被廣泛應用于數據中心或超算中心系統場景中.
6、100G QSFP28轉QSFP28 DAC
100G QSFP28轉QSFP28 DAC可為客戶提供100G高帶寬的數據互聯能力，提供4路雙工通道，每通道工作速率可支持到25Gb/s，匯聚帶寬為100Gb/s，符合SFF-8436規范，應用于QSFP28端口的設備之間的連接。
7、100G QSFP28轉4 SFP28 DAC
100G QSFP28轉4 SFP28 DAC其中一端為100G QSFP28接口，另一端為4個25G SFP28接口，可為客戶提供100G高帶寬的數據互聯能力，符合SFF-8665/SFF-8679、IEEE 802.3bj和InfinibandEDR標準，廣泛應用于數據中心或超算中心系統場景中。
1、高性能：適用于數據中心的短距離布線，使用范圍廣，集成方案交換能力強。
2、節能環保：高速線纜內部材質是銅芯，銅纜的自然散熱效果好，節能環保。
3、低功耗：高速線纜功耗低。由于無源電纜不需要電源，耗電量幾乎為0；有源電纜耗電量一般在440mW左右。
4、低成本：銅纜價格與光纖相比要低得多，因此，使用高速線纜能夠大大降低整個數據中心的布線成本。
使用指南

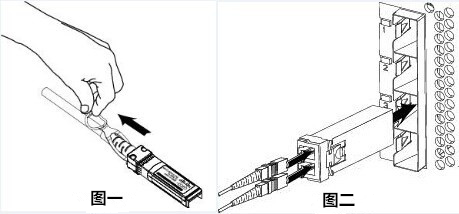

當形成鏈路疊層時，高速線纜可將一個交換機與另一個交換機連接起來。讓我們以10G SFP+電纜為例。當交換機上的SFP+端口支持接入高速電纜時，你只需要將高速電纜上的SFP+模塊插入交換機上的SFP+端口直至鎖定。如果你想將已經插好的電纜換成有源光纜，第一步，你需要輕拉電纜上的橡膠環，將電纜的SFP+模塊移出（見圖一）。當端口空置之后，從兩側捏住有源光纜的SFP+模塊將其插入交換機的端口中（見圖二），并確保模塊完全插好。
高速線纜以高性價比、高效能、高速率、高復合以及低損耗等顯著優點被越來越多的用戶所接受使用，并成為高速數據通信解決方案的首選。
