憑借創新的多光纖連接器，MPO技術在為高性能數據中心網絡建設奠定基礎的同時，也在不斷滿足更高的帶寬和更長遠的需求。此外，MPO技術也使網絡向40/100G轉移變得更為簡單和高效。在這篇文章中，我們將介紹現實生活中MPO技術的實際應用以及40G以太網布線的實際應用。
MPO組件
首先，我們將介紹MPO連接器的組件。我們都知道MPO連接器最大可實現72芯的連接。連接必須保證其兩端的穩定性，正確對齊，這是實現所需傳輸參數的基本條件。錯誤的連接方式可能會損壞元件從而導致鏈路故障。

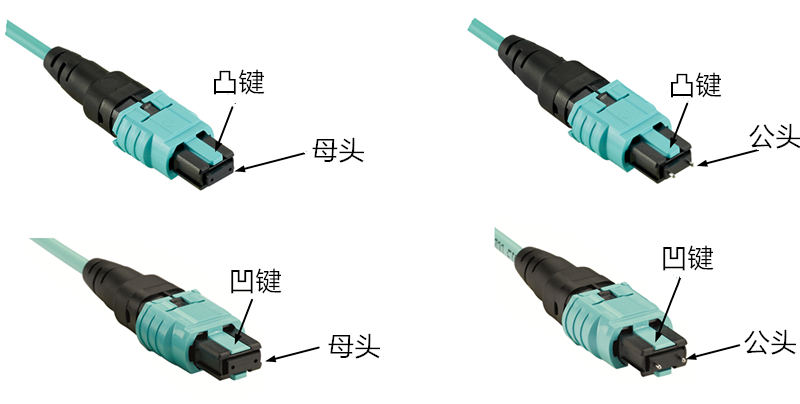

MPO連接器有兩種，公頭和母頭。引腳可以實現精確校準，保證光纖端面不偏移。
連接器上端的鼻子和導槽可以確保適配器與連接器彼此對準連接。根據鍵的位子不同，有兩種不同的MPO適配器適用：一種是"凸鍵"到"凹鍵"，即連接器的一端是凸起的另一端是凹陷的。通過旋轉180°，兩個連接器可以實現互連。另一種是"凸鍵"到"凸鍵"，即兩個鍵都是朝上的，兩個連接器在相對于彼此處于相同位置時可連接。
連接規則
1.實現一個MPO連接時，需要使用一個公頭、一個母頭以及一個MPO連接器，如下圖。
2.不要用公頭連接公頭，或是用母頭連接母頭，應該是用公頭與母頭如上圖連接。在母頭到母頭的連接中，由于沒有引腳，兩個連接器的纖芯不在同一高度，進而產生損耗；然而，公頭到公頭的連接，兩個引腳相互撞擊，不僅沒有建立起連接，這種連接可能會損傷連接器。
3.不要拆除MPO連接器。引腳很難與MPO連接器分離，在這個過程中，光纖也很容易損壞。另外，如果打開連接器外殼，保修將無效。
MPO跳線
MPO跳線有著安裝簡便、質量保證和可靠性強等優點，它有以下幾種不同類型：
MPO主干光纖跳線
MPO主干光纖跳線可與MPO模塊連接，形成一個永久鏈路。這種跳線有12芯、24芯、48芯以及72芯等不同芯數。跳線的末端可以根據客戶需求實現與MPO連接器的端接。這種MPO主干光纖跳線可以創建一個簡單的，極具成本效益的40G網絡安裝結構化布線系統。MPO主干跳線在布線前需要精細規劃，但是一旦布線成功，將帶來許多好處，例如更高的質量、更小的偏差、更短的安裝時間，更好的保護以及更低的總成本等等。
MPO分支光纖跳線
MPO分支光纖跳線可以實現多個不同類型的連接器間的互連。例如，一個8芯MPO分支光纖跳線有8個LC高密度連接器和一個MPO連接器，這不僅能夠方便布線，也可以穩定40G網絡性能。
Y型跳線
Y型跳線通常用于2對1連接，典型的應用是向100G網絡的遷移，將兩根12芯主干跳線連接到一根24芯光纖跳線上。另一種少見的連接方式是將三根8芯MTP連接器與一根24芯光纖實現永久鏈路，實現到40G的遷移。
40G 以太網MPO光纖跳線解決方案
平行光信道和OM3、OM4多芯多模光纖跳線可用于實現40G。小直徑的光纖在鋪設時不會遇到問題，但是如果端口突然要適應四倍甚至十倍數量的連接器，這種大量的連接器將不能被傳統的單獨連接器所覆蓋。
總結
對于40G并行光鏈路來說，MPO連接器和MPO跳線是實現良好連接的中心部件。這種連接可以判定插入損耗預算是否超過了衰減預算、回波損耗是否足夠高以及是否可以達到所需帶寬，滿足最高需要。
