光模塊有很多重要的光電技術參數，對于我們大部分人來說，想要深度了解光模塊并非易事，比如SFP光模塊和SFP+光模塊外貌看起來十分相似，而且大多數交換機都同時支持SFP模塊和SFP+模塊。那么它們真的是同一種模塊嗎？它們之間有什么區別？
首先我們要了解光模塊的各種參數，其中最主要的有3種（中心波長、傳輸距離、傳輸速率），光模塊之間的主要區別也體現在這幾點上。
一、中心波長
1）850nm（MM，多模，成本低但傳輸距離短，一般只能傳輸500m）；
2）1310nm（SM，單模，傳輸過程中損耗大但色散小，一般用于40km以內的傳輸）；
3）1550nm（SM，單模，傳輸過程中損耗小但色散大，一般用于40km以上的長距離傳輸，最遠可以無中繼直接傳輸120km）。
二、傳輸距離
? ? ? ? 傳輸距離是指光信號無需中繼放大可以直接傳輸?shù)木嚯x，單位千米（也稱公里，km）,光模塊一般有以下幾種規格：多模550m，單模15km、40km、80km和120km等等。
三、傳輸速率
? ? ? 傳輸速率指每秒鐘傳輸數據的比特?cái)?shù)（bit），單位bps。傳輸速率低至百兆，高達100Gbps，常用的有155Mbps、1.25Gbps、2.5Gbps和10Gbps四種速率。傳輸速率一般向下 ，此外，在光纖存儲系統（SAN）中光模塊還有2Gbps、4Gbps和8Gbps這3種速率。
了解了以上三大光模塊參數，大家是不是對光模塊已經有了初步的認識，想要更進一步的認知，那就來看看光模塊的其他參數吧！
? ? ? ?1、損耗和色散：兩者主要影響光模塊的傳輸距離，一般情況下，1310nm光模塊以0.35dBm/km計算鏈路損耗，1550nm光模塊以0.20dBm/km計算鏈路損耗，色散值的計算非常復雜，一般只作參考；
? ? ? 2、發射功率和接收靈敏度：這兩個參數主要用來界定產品的傳輸距離，不同波長、傳輸速率和傳輸距離的光模塊光發射功率和接收靈敏度都會不同；
? ? ?3、激光器類別：目前最常用的有FP和DFB兩種激光器，兩者的半導體材料和諧振腔結構有所不同，DFB激光器的價格貴，多用于傳輸距離大于40km的光模塊；而FP激光器便宜，一般用于傳輸距離在40km以內的光模塊。
? ? ?4、光纖接口：SFP光模塊都是LC接口的，GBIC光模塊都是SC接口的，其他接口還有FC和ST等；
? ? ?5、光模塊的使用壽命：國際統一標準，7×24小時不間斷工作5萬小時（相當于5年）；
? ? ?6、環境：工作溫度：0~+70℃； 儲藏溫度：-45~+80℃；工作電壓：3.3V； 工作電平：TTL。
那么根據以上對光模塊參數的介紹，我們來了解一下SFP光模塊、SFP+光模塊究竟有哪些區別。

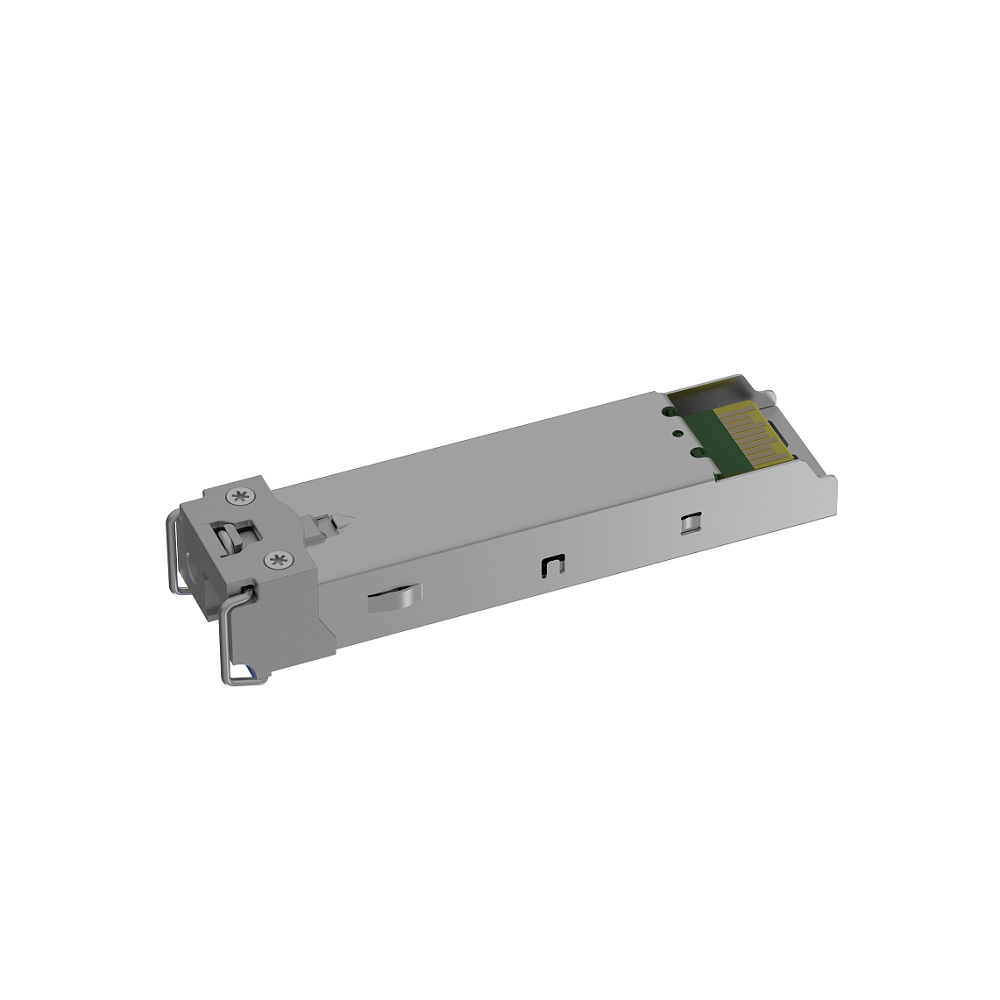

一、SFP的定義
? ? ? ? SFP（Small form-factor pluggable）意思是小型可拔插式。就是能夠支持千兆以太網、SONET、光纖通道和其他通信標準，插入到交換機SFP端口的可拔插模塊。SFP規范是基于IEEE802.3和SFF-8472，它們能夠支持速度高達4.25 Gbps。由于其較小的尺寸，SFP取代了以前常見的千兆接口轉換器（GBIC），因此也被稱為迷你GBIC SFP。通過選擇不同的波長和端口的SFP模塊，交換機上的相同的電端口可以連接上不同接頭和不同波長的光纖。
二、SFP+的定義
? ? ? ? 由于SFP僅支持4.25 Gbps的傳輸速率，滿足不了人們對網速越來越高的要求，SFP+就在這樣的背景下誕生了。SFP+的最高傳輸速率可達16 Gbps，事實上，SFP+是一個增強版本的SFP。SFP+規范是基于SFF-8431。在今天的大多數應用，SFP+模塊通常支持8 Gbit/s光纖通道。SFP+模塊憑借其體積小、使用方便的優點，取代了早期萬兆以太網中使用比較多的XENPAK和XFP模塊，成為了萬兆以太網中最受歡迎的光模塊。
? ? ? ?對上面的SFP和SFP+定義進行分析之后可以得出，SFP和SFP+之間的主要區別是傳輸速率。而且由于數據速率的不同，應用和傳輸距離也不同。下面就是它們?cè)趹?yīng)用方面的一些不同。
? ? ? ?以太網中的應用
| SFP | SFP+ |
| 華為0231A564-20SFP百兆光模塊 1310nm 20km | 華為SFP-10G-ZR100 SFP+萬兆光模塊 1550nm 100km |
| 華為SFP-100BaseT-A SFP百兆電口模塊 100m | 華為0231A0A8 SFP+萬兆光模塊 1310nm 10km |
| 華為ZX/FC100 SFP千兆光模塊1550nm 100km | 華為SFP-10G-ZR SFP+萬兆光模塊 1550nm 80km |
| 華為SFP-1.25G-LX10 SFP千兆光模塊 1310nm 10km | 華為OMXD30000 SFP+萬兆光模塊 850nm 300m |
| 華為0231A089 SFP千兆光模塊 1310nm 40km | 華為SFP-10G-GE-LX SFP+萬兆光模塊 1310nm 10km |
? ? ? 光纖通道中的應用
| SFP (2G, 4G) | SFP+ (8G) |
| 2G 光纖通道 SFP 1310nm 2km/15km/20km/40km | 8G 光纖通道SFP+ 850nm 150m |
| 2G 光纖通道 SFP 1510nm 80km | 8G 光纖通道 SFP+ 1310mn 10km/20km/40km |
| 4G 光纖通道SFP 850nm 150 | 8G 光纖通道 SFP+ 1510nm 80km |
| 4G 光纖通道SFP 1310nm 5km/10km/15km/20km |
