MPO(Multi-fiber Push On)是MT系列連接器的其中一種。MPO的緊湊設計，使其芯數多、體積小，廣泛應用于在布線過程中需要高密度集成光纖線路環境中，F(xiàn)TTX及40/100G SFP、SFP+等收發設備內部的連接應用。MPO產品主要包括MPO光纖跳線、MPO光纖適配器、MPO散件、MPO插芯、MPO配線盒、MPO連接器、MPO光纜等。

1、什么是MPO產品的極性？

在光纖鏈路兩端的發送端（TX）到接收端（Rx）的這種匹配就被稱為極性。MPO產品的極性有3種 ：（正極性）A型、（翻轉線對來校正極性）B型和（交叉極性）C型。

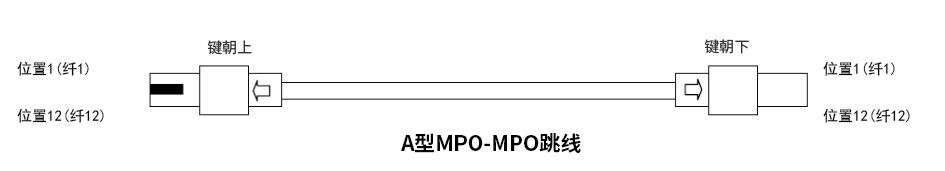

正極性：A型MPO-MPO跳線，跳線兩端纖芯排列位置相同，一端定位鍵朝上，一端定位鍵朝下。

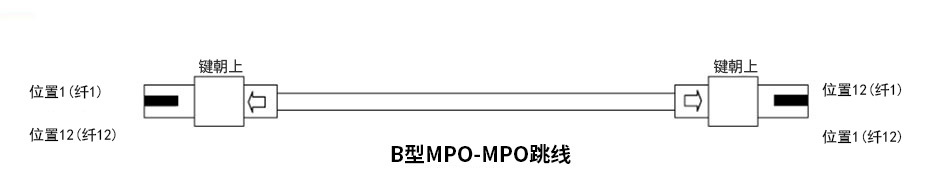

翻轉線對來校正極性：B型MPO-MPO跳線，跳線兩端纖芯排列位置相反，一端的纖芯1在另一端的位置是12，兩端的定位鍵方向相同。

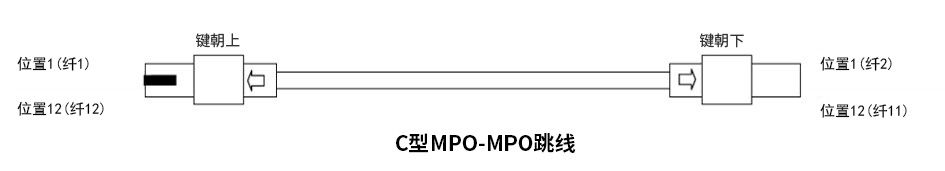

交叉極性：C型MPO-MPO跳線，相鄰的一對纖芯位置交叉，一端的纖芯1在另一端的位置2，一端的纖芯2在 另一端的位置是1，一端定位鍵朝上，一端定位鍵朝下。

2、該如何管理極性？

TIA568標準規定的三種極性方法分別叫做A類、B類和C類。為了達到TIA568標準，MPO主干光纜也分為直 通、完全交叉和線對交叉三種。

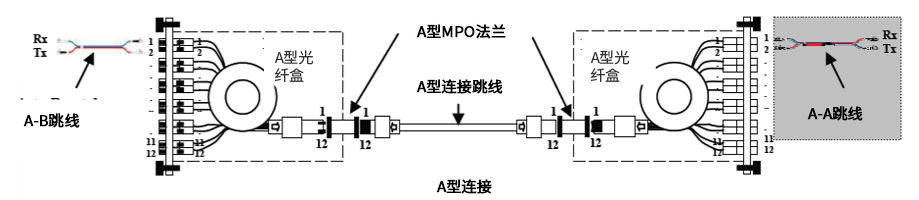

A類方法：采用的是一種直通配線的模塊和2種不同的跳線，一端跳線是直通的線對，另一端跳線是反轉 的線對。下圖（Rx表示接收，Tx表示發射）反映的是A類連接方式，這種連接方式使用的是直通MPO主干光纜，為 了保證極性的準確性，光纖鏈路左側使用的是標準雙工A-B型跳線，右側使用的是A-A型跳線。

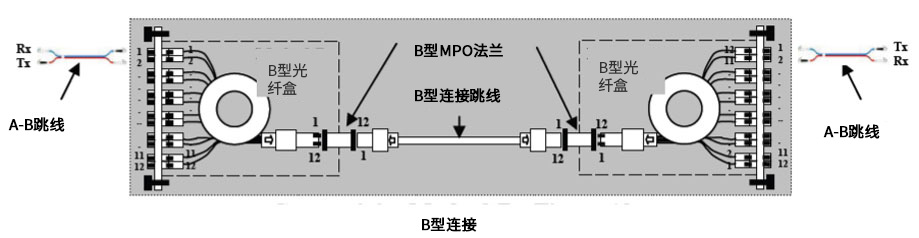

B類方法：采用的是一種直通配線的模塊和一種直通線對的跳線。下圖反映的是B類連接方式。這種連接 方式使用的是完全交叉MPO主干光纜，由于完全交叉MPO主干光纜兩端的光纖對應的位置相反，因此光纖鏈路兩端 都使用的是標準A-B型跳線。

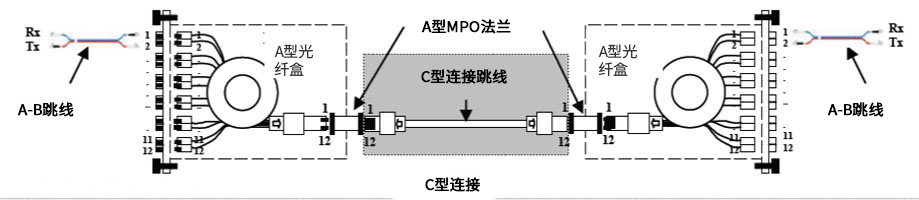

C類方法：采用的是主干光纜中翻轉線對來校正極性，使用的是相通的模塊和相同的跳線。下圖反映的 是C類連接方式。C類連接方式使用的是線對交叉MPO主干光纜，光纖鏈路兩端都使用的是標準A-B型跳線。

3、如何測試極性？

無論是8根、12根光纖還是24芯光纖，都要用MPO/MTP極性測試儀檢測MPO產品的線序狀態和MPO系統中的單根光纖故障。

4、使用什么極性方法將網絡升級到40G?

40G傳輸通常使用12芯MPO/MTP連接器，在12芯孔中，只用8個芯用來傳輸和接收信號。左邊的四個芯孔用來發射信號，右邊的四個芯孔用來接收信號，中間的四個芯孔不使用。根據40GBase-SR4標準，這種極性方法可以利用多個10G的通道進行40G傳輸。

5、使用什么極性方法將網絡升級到100G?

第一種解決方案是使用24芯的MPO連接器，上面中間的10個芯孔用來接收信號，下面中間的10個芯孔用來發射信號。

第二種解決方案是使用兩個并排的12芯MPO連接器，左邊MPO/MTP連接器的10個芯孔用來發射信號，右邊MPO/MTP連接器的10個芯孔用來接收信號。

第三種解決方案同樣是使用兩個堆疊的12芯MPO連接器，上部的MPO連接器的10個芯孔用來接收信號，下部的MPO/MTP連接器的10個芯孔用來發射信號。

總結

網絡工程師使用MPO產品來滿足日益增長的高速率傳輸需求時面臨著極性問題，首先要選擇合適的極性方法，然后選擇對應滿足條件的MPO光器件來支持這種極性方法。
