光纜種類繁多，不同光纜之間的材質、結構、用途也有所差異，為了便于區分和使用，人們對光纜進行了統一編碼。本文將對光纜的這一編碼進行深入解讀，帶你探尋光纜的世界。
光纜型號一般由六部分組成，即：分類、加強構件、光纜結構特性、護套、外護層、光纖。
第一部分表示光纖的分類型號
| GY | 通信用室外（野外）光纜 | 外包裝厚重，耐壓、耐腐蝕、抗拉性強，適用于室外建筑物之間以及遠程網絡之間的互聯，傳輸距離較長 |
| GJ | 通信用室（局）內光纜 | 抗彎曲、耐火阻燃、柔軟性強，適用于建筑物內的通信設備，傳輸距離較短 |
| GH | 通信用海底光纜 | 不需要挖坑道或用支架支撐，投資少、建設速度快，受自然環境和人類活動的干擾小，保密性好，安全穩定，多用于長距離國際傳輸 |
| GT | 通信用特殊光纜 | 有色散位移光纖、非零色散光纖、色散平坦光纖等類型，包括除其他分類外所有作特殊用途的光纜 |
| GS | 通信用設備內光纜 | 采用金屬重型加強構件的材質及光纖松套被覆結構，適用于設備內布放。 |
| MG | 煤礦用光纜 | 增設阻燃、防鼠特性，適用于煤礦、金礦、鐵礦定礦山場合 |
| GW | 通信用無金屬光纜 | 非金屬材料制成，主要用于有強電磁影響和雷電多發等地區 |
| GR | 通信用軟光纜 | 外徑較小、柔軟性好、易于彎曲，適用于室內或空間較小的場合，應用于光連接器、FTTH、傳感等領域。 |
第一部分與第二部分之間表示加強件（加強芯）的代號
| 無 | 金屬加強構件 | 用金屬、非金屬、金屬重型三種不同材料對光纜進行加強構件，增強光纜的抗拉強度，提高光纜的機械性能。 |
| F | 非金屬加強構件 | |
| G | 金屬重型加強構件 |
（例如：GYTA：金屬加強芯；GYFTA：非金屬加強芯）。
第二部分代表結構特征代號
光纜的結構特征應表示出纜芯的主要類型和光纜的派生結構，當光纜型式有幾個結構特征需要注明時，可用組合代號表示。
| D | 光纖帶結構 | 把光纖單元放入大套管中。體積小，空間利用率高，可容納大量光纖，每個單元的接續可一次完成 |
| 無 | 層絞式結構 | 采用雙向?qū)咏g技術，全截面阻水，光纖附加衰減近乎于零，環境性能優良。適用于長途通信、局間通信機對防潮、防鼠要求較高的場合 |
| S | 光纖松套被覆結構 | 多根光纖以自由狀態填充在套管內，由多根光纖、纖膏、PBT松套層構成，主要用于室外敷設。 |
| J | 光纖緊套被覆結構 | 由光纖和表面的PVC緊套層構成，形成緊套纖，柔軟、易剝離，一般用于室內光纜或特種光纜 |
| X | 中心管式結構 | 將松套管作為纜芯，光纜的加強構件在松套管的周圍。直徑小、重量輕、容易敷設 |
| G | 骨架式結構 | 能夠取出所需光纖，與接入光纜進行對接，抗側壓性能好，可以很好地保護光纖 |
| B | 扁平結構 | 扁平電纜，線芯采用軟結構，確保電纜柔軟性，相對厚度薄，體積小，連接簡單，拆卸方便，適用于電器設備中的數據傳輸或動力傳輸 |
| T | 填充式結構 | 對光纖內部進行填充，保持電纜外形的圓整，起到防火、防水、抗壓等作用 |
| Z | 阻燃結構 | 延緩火焰沿著電纜蔓延使火災不致擴大。成本較低，可以避免因電纜著火延燃造成的重大災害，提高電纜線路的防火水平 |
| C | 自承式結構 | 光纖傳輸損耗小、色散低，為非金屬結構、重量輕、敷設方便，抗電磁干擾強，具有優良的機械性能和環境性能，適用于高壓輸電線路 |
第三部分代表護層代號
| L | 鋁 |
不同類型的光纜護層材料有所差異，起到保護纜芯，免受外界機械作用和環境條件的影響。 |
| G | 鋼 | |
| Q | 鉛 | |
| Y | 聚乙烯護層 | |
| W | 夾帶鋼絲鋼-聚乙烯粘結護層 | |
| A | 鋁-聚乙烯粘結護層 | |
| S | 鋼-聚乙烯粘結護層 | |
| V | 聚氯乙烯護套 | |
| F | 氟塑料 | |
| U | 聚氨酯 | |
| E | 聚酯彈性體 |
第四、五部分由兩組數字組成，第一組表示鎧裝層，可以是一位或兩位數字；第二組表示涂覆層，是一位數字。
鎧裝層代號
| 0 | 無鎧裝 |
在產品最外部加裝一層金屬保護，保護內部的效用層在運輸和安裝時不受損壞 |
| 2 | 雙鋼帶 | |
| 3 | 細圓鋼絲 | |
| 4 | 粗圓鋼絲 | |
| 5 | 皺紋鋼帶 | |
| 6 | 雙層圓鋼絲 | |
| 23 | 繞包鋼帶鎧裝聚乙烯護套 | |
| 33 | 細鋼絲繞包鎧裝聚乙烯護套 | |
| 53 | 皺紋鋼帶縱包鎧裝聚乙烯護套 | |
| 333 | 雙層細鋼絲繞包鎧裝聚乙烯護套 | |
| 44 | 雙層粗圓鋼絲 |
涂覆層代號
| 1 | 纖維外護套 |
光纖最外層材料，保護光纖不受水汽侵蝕和機械擦傷，增加光纖的柔韌性 |
| 2 | 聚氯乙烯護套 | |
| 3 | 聚乙烯護套 | |
| 4 | 聚乙烯護套加敷尼龍護套 | |
| 5 | 聚乙烯管 |
第六部分表示光纜規格型號
| A | 多模光纖 | 可傳輸多種模式，色散、損耗較大，適用于中短距離和小容量的光纖通信系統 |
| B | 單模光纖 | 色散小，只能傳輸一種模式，適用于遠距離傳輸 |
為了更好地理解光纜型號，我們給出了以下具體應用：
| 名稱 | 型號 | 結構特點 | 敷設方式 | 結構圖 |

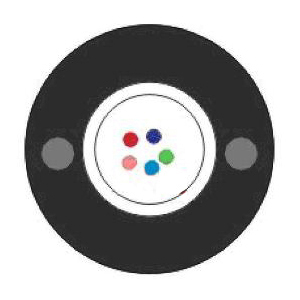

| 中心管式光纜 | GYXTY | 室外通信用、金屬加強構件、中心管、全填充、夾帶加強件聚乙烯護套光纜 | 架空、農話 |  |

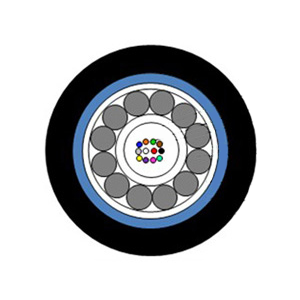

| 中心管式光纜 | GYXTS | 室外通信用、金屬加強構件、中心管、全填充、鋼-聚乙烯粘結護套光纜 | 架空、農話 |  |

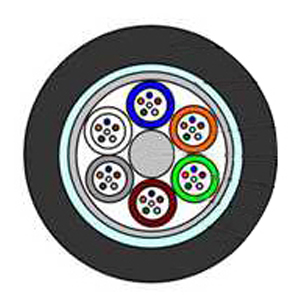

| 層絞式光纜 | GYTA | 室外通信用、金屬加強構件、松套層絞、全填充、鋁-聚乙烯粘結護套光纜 | 架空、管道 |  |

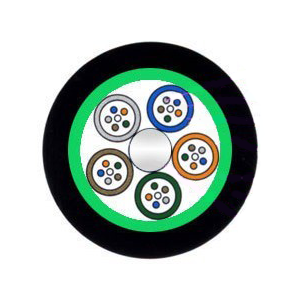

| 層絞式光纜 | GYTS | 室外通信用、金屬加強構件、松套層絞、全填充、鋼-聚乙烯粘結護套光纜 | 架空、管道、也可直埋 |  |

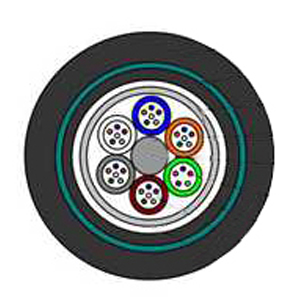

| 層絞式光纜 | GYTA53 | 室外通信用、金屬加強構件、松套層絞、全填充、鋁-聚乙烯粘結護套、皺紋鋼帶鎧裝聚乙烯外護層光纜 | 直埋 |  |

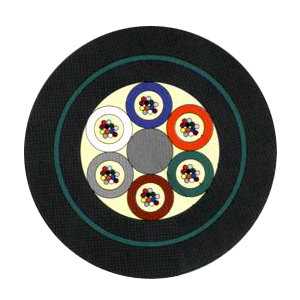

| 層絞式光纜 | GYTY53 | 室外通信用、金屬加強構件、松套層絞、全填充、聚乙烯護套、皺紋鋼帶鎧裝聚乙烯外護層光纜 | 直埋 |  |

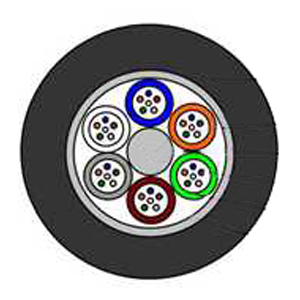

| 非金屬光纜 | GYFTY | 室外用、非金屬加強構件、光纖帶、全填充、聚乙烯護層光纜 | 架空、高壓電感應區域 |  |
| 非金屬光纜 | GYFTY03 | 室外通信用、非金屬加強構件、松套層絞、全填充、無鎧裝、聚乙烯套光纜 | 加空、槽道、高壓電感應區域 |  |

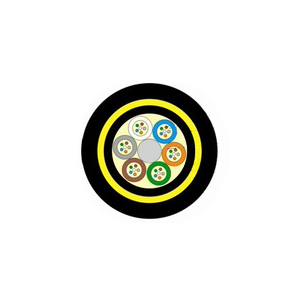

| 非金屬光纜 | GYFTCY | 室外用、非金屬加強構件、松套層絞、全填充、自承式聚乙烯護層光纜 | 自承懸掛于桿塔上 |  |

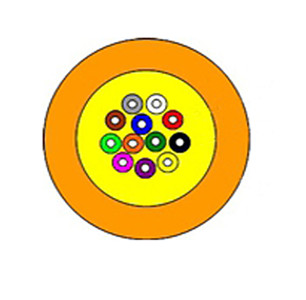

| 室內光纜 | GJFJV | 室內通信用、非金屬加強件、緊套光纖、聚乙烯護層光纜 | 室內尾纖或跳線 |  |

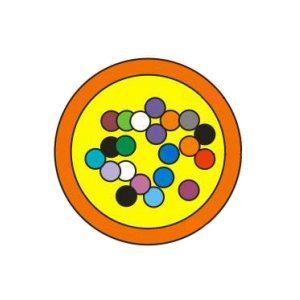

| 室內光纜 | GJFJZY | 室內通信用、非金屬加強件、緊套光纖、阻燃聚烯烴護層光纜 | 室內尾纖或跳線 |  |
