長期以來，光纖網絡系統中都使用兩根光纖來完成雙工通信，一根用來傳輸信號，另一根用來接收信號，然而，單纖雙向技術的出現打破了這一傳統格局。對網絡管理人員來講，這一技術是解決光纖容量限制和節省光纖資源的理想替代方案。此外，越來越多的人在安裝光纖網絡系統時更傾向于使用單纖雙向傳輸設備，但是，單纖雙向解決方案真的適合你嗎？讀完本文，我想你會找到答案。
單纖雙向傳輸基礎知識

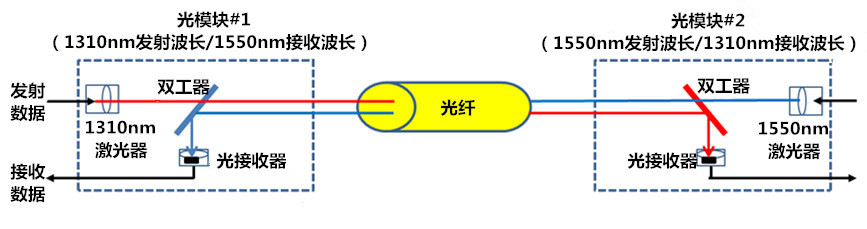

單纖雙向傳輸是指在一根光纖里可以同時傳輸收發兩個方向的光信號。最近幾年，單纖雙向傳輸技術的主流是兩個波長不同的光信號沿相反方向傳輸，即雙波長單纖雙向傳輸技術。這種技術利用波分復用（WDM, wavelength division multiplexing）耦合器（也叫雙工器）在發射端將不同波長的光信號耦合到一根光纖上進行傳輸，然后在接收端根據波長將不同波長的光信號分離。這種WDM耦合器通常被整合到標準接口的光模塊中（如下圖）。
事實上，除了有雙波長單纖雙向傳輸技術，還有一種單波長單纖雙向傳輸技術，這種技術在光纖資源緊張和1550nm波長的分布式反饋（DFB, distributed feedback laser）激光器制造成本較高的情況下十分火爆。單波長單纖雙向傳輸技術利用定向耦合器將同一種波長（例如傳輸距離為50km的1310nm波長或傳輸距離更長的1550nm波長）在發射或接收兩個方向上同時傳輸，即定向耦合器（具有耦合和分離光信號的功能）在發射端將兩種相同波長的光信號耦合到一根光纖上傳輸，然后在接收端根據兩種光信號的傳輸方向（進或出）選擇分離或耦合光信號。單波長單纖雙向解決方案只需要使用支持一種波長（1550nm或1310nm）的光模塊，因此是一種既可靠又節省成本的千兆以太網應用解決方案。但是，使用單波長單纖雙向傳輸設備會產生比較嚴重的反射噪聲，因此這種技術并不適合高速率傳輸應用。
單纖雙向解決方案的優勢
單纖雙向解決方案以其現有的優勢和公認的潛能越來越成為光纖通信系統的寵兒，廣泛應用于光傳送網、接入網、無線回程網和專用網絡，它不僅能滿足用戶的帶寬需求，還能盡可能地幫助用戶節省安裝費用和運營成本?？偟膩?lái)說，單纖雙向解決方案主要有以下三個亮點：
網絡容量倍增—使用單纖雙向解決方案后，可以在一根光纖上同時傳輸兩個波長的光信號，也就是利用一根光纖收發光信號，這樣，與傳統的雙纖雙向傳輸（使用兩根光纖，一根用來傳輸信號，另一根用來接收信號）相比，這根光纖的傳輸容量就翻了一番了。
可靠性增強—使用單纖雙向解決方案后，網絡中的連接點和端點減少了，因此，網絡中出現連接錯誤的可能性也降低了。此外，用戶還可以利用單纖雙向解決方案提高網絡的冗余。
整體成本下降—使用單纖雙向解決方案后，光纖布線、終端端接的物資和勞動力成本等都降低了。具體包括：在安裝新的光纖系統時，所需的光纖數量減少，因此降低了安裝成本；在擴展現有系統的傳輸容量時，使用單纖雙向解決方案并不需要安裝新的光纖，而是在現有光纖的基礎上擴展傳輸容量，因此省去了布線成本；使用單纖雙向解決方案后，所需的光纖數量減少，因此用于端接的跳線和插線面板端口也會減少，這又會省下一大筆費用。
然而，凡事有利弊，單纖雙向解決方案也有一定的局限性，即它的傳輸距離不能與雙纖雙向傳輸相媲美；此外，目前市場上能夠用于單纖雙向傳輸?shù)墓饽K種類也很有限，而且價格不菲。這也是單纖雙向傳輸有如此多的優勢，但還是不能取代雙纖雙向傳輸?shù)脑?。因此，?dāng)你計劃采用單纖雙向解決方案時，要弄清楚它的局限性是否對您有影響。
單纖雙向傳輸應用中的常見器件
要順利實現單纖雙向傳輸，達到利用一根光纖同時收發信號的目的，還需要使用多種單纖雙向傳輸光器件。這里，我只簡單介紹3種常見的光器件。

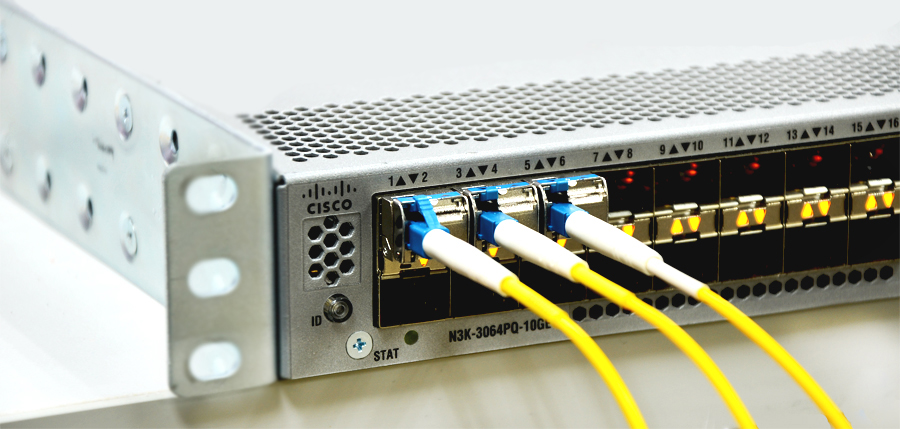

BiDi光模塊
BiDi光模塊即單纖雙向光模塊，是一種基于WDM雙向傳輸技術的光模塊，因此也叫WDM光模塊。與傳統光模塊不同，BiDi光模塊只有一個光端口，利用WDM耦合器在一根光纖上收發光信號。BiDi光模塊一般需要成對使用，例如，如果你使用接收波長為1550nm、發射波長為1310nm的BiDi光模塊，那么，你還需要一個接收波長為1310nm、發射波長為1550nm的BiDi光模塊。現在，BiDi SFP光模塊在市場上很常見，BiDi SFP+光模塊和BiDi QSFP光模塊則只由幾個供應商供應。
單工光纖跳線
單工光纖跳線用于兩個BiDi光模塊間的連接，通常由單模光纖和預端接的LC連接器組成，以便與BiDi光模塊的光端口和工作波長相匹配。

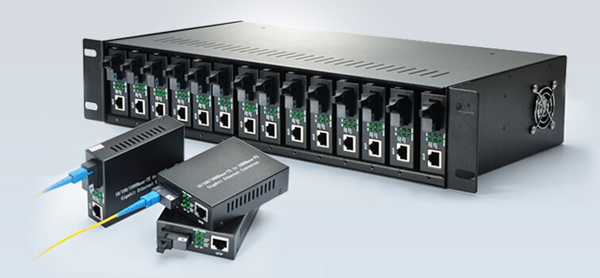

單纖雙向光纖收發器
單纖雙向光纖收發器可以實現光纖鏈路與UTP銅纜以太網設備的連接，是一種將以太網的電信號轉換成光信號的光電信號轉換器，只用一根光纖就可以同步進行光信號的發送和接收，比雙纖收發器少用了一根光纖，將現有的光纖信號傳輸量提高了一倍，大大節省了光纜布線的資源。

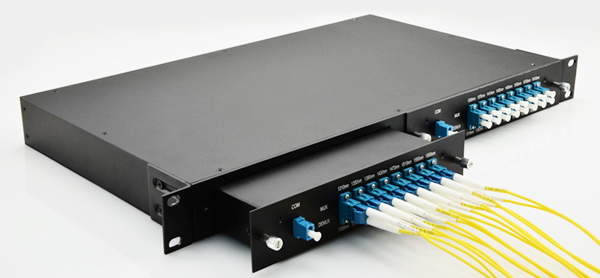

單工BiDi WDM復用/解復用器
單工BiDi WDM復用/解復用器和傳統的WDM復用/解復用器一樣，用來復用和解復用不同波長的光信號，但是它只應用于單纖雙向傳輸應用中。單工BiDi WDM復用/解復用器一般也需要成對使用。根據WDM網絡種類的不同，這種復用/解復用器又分為BiDi粗分波復用/解復用器和BiDi密集波復用/解復用器。
除了上述光器件外，單纖雙向解決方案還需要使用單工PLC光分路器、光分插復用器等單工光纖產品。
小結
總的來說，單纖雙向解決方案有多種優勢，能幫助用戶擴展網絡容量，節省成本，但是，它自身也有一定的局限性，因此仍然不如雙纖雙向解決方案普遍。此外，要采納單纖雙向解決方案，還必須使用與之匹配的多種光器件。讀完本文，你心里有答案了嗎？
