有源光纜簡稱AOC，它的外觀和銅纜比較相似，但是傳輸方式和應用環境卻不相同。有源光纜AOC有25G SFP28 AOC、10G SFP+ AOC、40G QSFP+ AOC和100G QSFP28 AOC這四種類型，它們的主要區別是速率不同。

有源光纜AOC的結構和信號傳輸方式

有源光纜AOC使用一段光纖線將兩個高密度連接器相連，下圖是有源光纜AOC的結構詳情。有源光纜AOC需要借助外部電源來進行信號傳輸，傳輸方式是電-光-電轉換，也就是說它在A端連接器里面將電信號轉換成光信號，光信號再通過中間的光纖線傳輸?shù)紹端連接器，然后在B端連接器里面再將光信號轉換成電信號。

有源光纜AOC的特點和優勢

有源光纜AOC具有功耗低、體積小、重量輕和散熱性強等特點，它和銅纜相比，傳輸距離（可達100~300m）更遠，且傳輸性能也更好。與光模塊相比,有源光纜不存在接口被污染的問題，大大提升了系統的穩定性和可靠性，并且降低了機房的管理成本。

有源光纜AOC可用于機架之間的連接

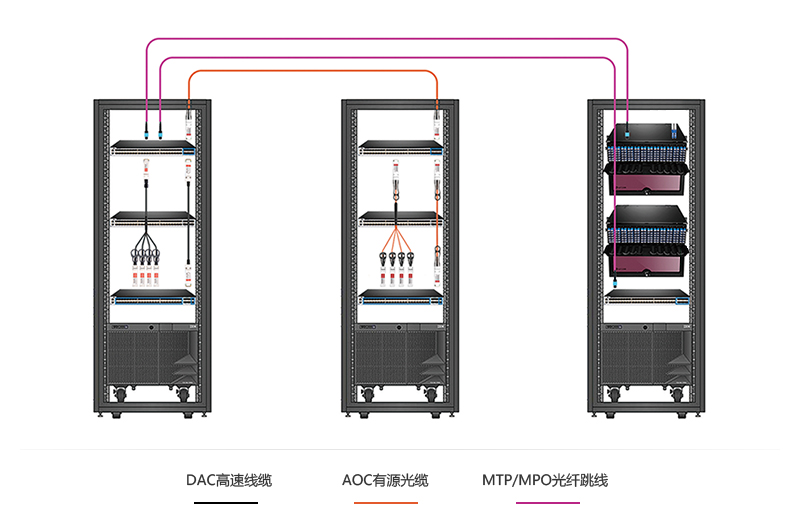

有源光纜AOC是用于數據中心機架與機架之間連接的理想線纜，一般長度在5~30m內最佳。建議您需要5m以內短距離連接可以選擇高速線纜DAC，30m以上長距離連接則可以選擇光模塊+光纖跳線組合，詳情如下圖所示。

有源光纜AOC可用于交換機之間、交換機和服務器之間的連接

如下圖所示，40G QSFP+ 轉4*SFP+有源分支光纜可以將2個40G交換機連接起來 ，它也可以將10G機架頂部的交換機和機架中的帶有10G網卡的服務器連接起來，實現10G網絡傳輸。
