隨著40G和100G網絡需求的不斷增長，數據中心和IT經理必須考慮最前沿的布線方案和連接標準。令我們驚訝的是，雖然40G光模塊和100G光模塊的應用十分廣泛，但絕大多數數據中心網絡并沒有將10G設備全部更換成40G或100G設備，相反，大多數情況下10G、40G和100G會在同一網絡中并存。那么如何在同一網絡中部署10G/40G和100G

QSFP+40G轉10G

如圖所示，網絡升級后的40G交換機需要使用1×24芯轉3×8芯MTP主干光纖跳線來與現有的10G服務器連接。在交換機上，24芯光纖配線盒可以和24芯主干光纖跳線相連，并且支持三個40G端口（QSFP 8光纖）。在服務器機架中，每個40G端口都可以實現10G LC連接，以便于支持服務器的部署。

注意：在這種網絡結構中，如果您現有12芯MTP主干光纖跳線，那么您可以使用2個12芯MTP光纖配線盒來連接3×8芯 MTP主干光纖跳線，而不是重新部署24芯MTP主干光纖跳線。然而，如果您的網絡應用比較復雜，那么建議直接使用24芯MTP主干光纖跳線則更便于您順利實現網絡升級。

CFP2 100G端口（10×10）

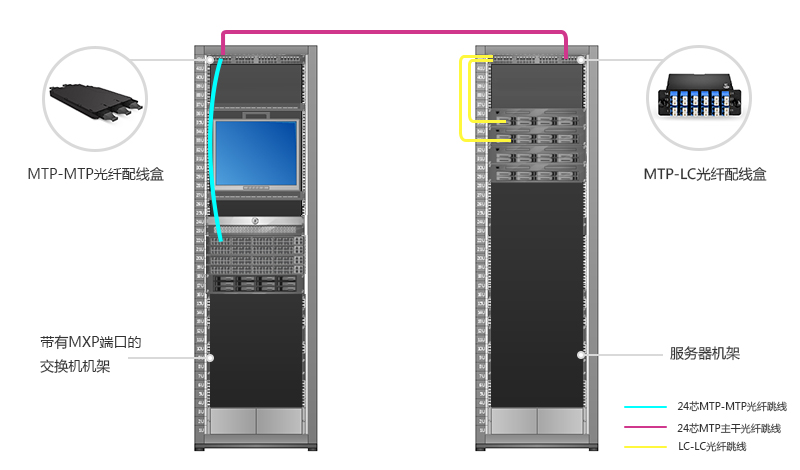

與前面的示例一樣，下圖也展示了現有的10G服務器的類似情況，但它是在交換機上使用100Gbase-SR10端口，這時候需要一個24芯光纖連接器來連接10×10光模塊端口。需要注意的是，這里不使用8芯光纖跳線來連接，而是使用24芯MTP主干光纖跳線將交換機與機架頂部的光纖配線盒相連。24芯MTP主干光纖跳線可以連接交換機和服務器機架，而服務器機架頂部的MTP光纖配線盒可以將100G端口轉換為10個帶有LC連接器的10G端口。

注意：如圖所示，在這種情況下，如果您已經有兩根12芯MTP主干光纖跳線，則可以使用具有12端口的MTP適配器面板，然后使用2×12芯轉1×24芯的MTP主干光纖跳線在交換機上建立相同的通道。

重新部署40G/100G網絡

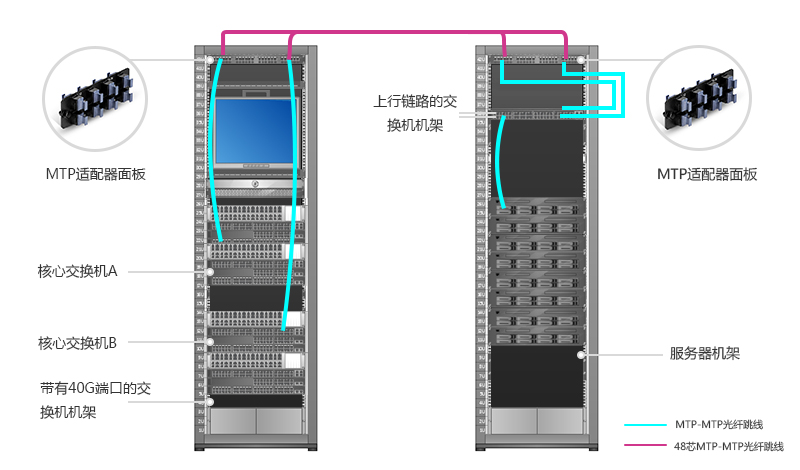

下圖中是一個重新部署40G和100G網絡的示例。在光纖通道中沒有任何10G交換機的情況下，可以使用40G/100G即開即用，該方法適用于核心交換機的40G或100G端口以及ToR交換機的40G上行鏈路中。此外，每個機架頂部可以使用MTP適配器面板，所有8芯光纖跳線都可以實現QSFP+端口與QSFP+端口之間的連接。

注意：在這種網絡結構中，我們可以使用24芯光纖跳線和40G端口相連，也可以在每條支路上都配上8芯光纖跳線，這樣可以讓每個40G或100G端口都有8芯光纖，如上圖所示。此外，這種部署方式有效避免了12芯MTP主干光纖跳線的使用。

結束語

通常來說，網絡升級需要拆除之前的布線結構并重新布線，但是在同一個網絡中同時部署10G、40G和100G可以有效避免昂貴的網絡升級費用。
