隨著人們對帶寬的需求越來越高，千兆以太網已經逐漸取代快速以太網成為新一代流行的以太網標準，它理論上可以支持1Gbps（1000Mbps）的傳輸速率，比快速以太網增加了10倍。在千兆以太網中，SFP封裝的光模塊是最為常用的一種光連接器件，本教程將詳細介紹多種常用的SFP光模塊。
關于SFP光模塊
SFP意為“小型可熱插拔”，它是千兆以太網的一種行業標準。SFP光模塊是一種緊湊的輸入/輸出（I/O）器件，主要用在千兆以太網中的交換機、路由器等網絡設備上，符合Fibre Channel（光纖通道）、千兆以太網、SONET（同步光纖網絡）等多種通信標準，可以在現有網絡結構的基礎上輕松實現網絡設備間的1G光纖連接或銅纜連接。
常見的SFP光模塊大合集
根據發射器和接收器類型的不同，SFP光模塊可以分為多個種類，它們的工作波長、傳輸距離、適合的應用等都各有差異，本部分將分別介紹各種SFP光模塊。
1000BASE-T SFP光模塊
這種SFP光模塊采用RJ45接口，通常和五類網線一起用在銅網布線應用中，傳輸距離最長為100m。
1000Base-SX SFP光模塊
1000Base-SX SFP光模塊采用雙工LC接口，符合IEEE 802.3z 1000BASE-SX標準，通常用在多模應用，和傳統50um多模光纖使用時的傳輸距離是550m，和62.5um多模光纖使用時的傳輸距離是220m，和激光優化50um多模光纖使用時的傳輸距離則可以達到1km。
1000BASE-LX/LH SFP光模塊
1000BASE-LX/LH SFP光模塊符合IEEE 802.3z 1000BASE-LX標準，既可以用在單模應用，也可以用在多模應用，它跟單模光纖使用時的傳輸距離可以達到10km，跟多模光纖使用時的距離為550m。需要注意的是，1000BASE-LX/LH SFP光模塊和傳統多模光纖一起使用時，其發射端要使用模式轉換跳線。
1000BASE-EX SFP光模塊
1000BASE-EX SFP光模塊一般用在長距離單模傳輸應用，和標準單模光纖一起使用時的傳輸距離可以達到40km。
1000BASE-ZX SFP光模塊
1000BASE-ZX SFP光模塊也用在長距離單模傳輸應用，傳輸距離可以達到70 km。如果要在傳輸距離遠小于70 km的應用中使用1000BASE-ZX SFP光模塊，必須要在鏈路中插入光衰減器，以防止光功率過大對光模塊的接收端造成損壞。
1000BASE BIDI SFP光模塊

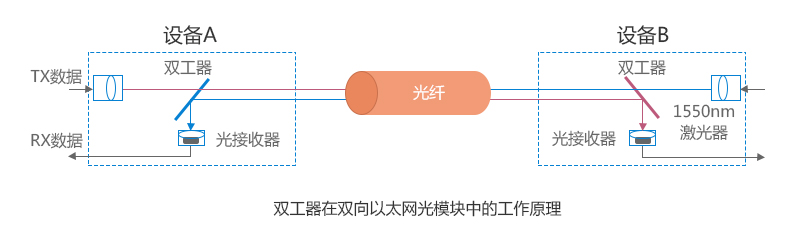

1000BASE BIDI SFP光模塊采用單工LC光口，一般用在單模傳輸應用。這種光模塊需要成對使用，例如一個1490nm/1310nm BIDI SFP光模塊必須和1310nm/1490nm BIDI SFP光模塊成對使用。下圖是1000BASE BIDI SFP光模塊的工作原理圖：
CWDM SFP光模塊是采用了CWDM技術的光模塊，它的工作波長是CWDM波長，有18個波長通道可選。與常規SFP光模塊一樣，CWDM SFP光模塊也是一種可熱插拔輸入/輸出（I/O）器件，用在交換機或路由器的SFP接口中。
DWDM SFP光模塊是DWDM網絡中必不可少的組件，它使用DWDM波長，有40個常用波長通道可選，是一種高性能的串行光數據傳輸模塊。
怎樣安裝SFP光模塊
SFP光模塊的安裝步驟如下：
1.檢查SFP光模塊上的標簽，確定使用的是符合應用的光模塊；
2.去掉SFP光模塊的防護包裝，注意不要移除SFP光模塊上的防塵塞；
3.將SFP光模塊的金手指一端正對網絡設備的SFP接口，用力將光模塊模塊插到底，直到聽到“啪”的聲音或感到輕微震動；
4.移除LC光纖跳線上的防塵塞，用清潔器清潔LC連接器；
5.移除SFP光模塊上的防塵塞；
6.將LC光纖跳線一端插入到SFP光模塊中，要求動作輕緩、正對著光口插入，用力過猛或斜著插入，有可能會損壞光模塊；
7.鏈路接通后觀察交換機上接口指示燈的狀態，一般顯示為綠色，則鏈路正常。
注意：1000BASE-T SFP光模塊的安裝步驟與上面類似，不是的是光模塊中插入的是五類網絡跳線。
結束語
不同SFP光模塊的價格和用途都有所差別，而且不同廠家生產的同一種SFP光模塊在性能和價格上也會有巨大差異，消費者在購買SFP光模塊時應從價格、用途、兼容性、品牌等多方面綜合考慮。
