隨著5G商用進程持續推進，高清直播、AI、智能駕駛、物聯網等諸多應用蓬勃發展，數據中心的傳輸速率要求也在不斷攀升，單通道QSFP112G規范業已發布，消費者和品牌廠商期望獲得更快速、更高效的在線使用體驗，這就要求數據中心持續變革。

* 數據來自網絡

目前路由器和交換機對外的接口都在IO面板側，網絡設備間通過IO接口互聯的方式主要有兩種：銅纜（Direct Attach Cable)互連和光纖(Active Optical Cables)互連；通過多模光纖和單模光纖，網絡設備間的連接距離可以從幾百米擴展到幾十公里。但光纖的成本相對較高，在數據中心機柜內部，目前仍然有大量數據中心使用了成本更為便宜的銅纜IO模塊實現0.5米、1米、2米、3米和5米距離的連接；隨著單鏈路信號速率從56Gbps向112Gbps演進，網絡設備的IO接口也從400G向800G升級。這必然會導致鏈路損耗的急劇增加，使得無源銅纜IO模塊的傳輸距離進一步縮短。

基于現實的物理限制條件，IEEE制定112G規范的802.3CK小組在56G速率最長3米的銅纜IO基礎上，將銅纜鏈路的最大長度縮減為2米。

本周，易飛揚通信便發布了兩款112G PAM4 DAC產品，800G QSFP-DD PCC和400G QSFP112 PCC，遵循IEEE P802.3ck D3.0和QSFP-DD800 / QSFP112 MSA HW Rev 6.01標準制定的規范，可支持最大2m的傳輸距離，提前布局下一代數據中心服務器電互連。（詳情回顧：易飛揚在112G PAM4 DAC產品再下一城。）

112G PAM4 DAC解決方案

DAC是數據中心機架內的標準連接解決方案。在56Gbps PAM4下，DAC可以在最大3.0m空間機架內有效地連接各排服務器。隨著數據速率不斷攀升，在112Gbps PAM4下，傳輸距離縮減至兩米，但這個長度可能不足以將架頂式(TOR)交換機與機架較低位置的服務器連接起來，那該如何實現112G PAM4 DAC的部署呢？

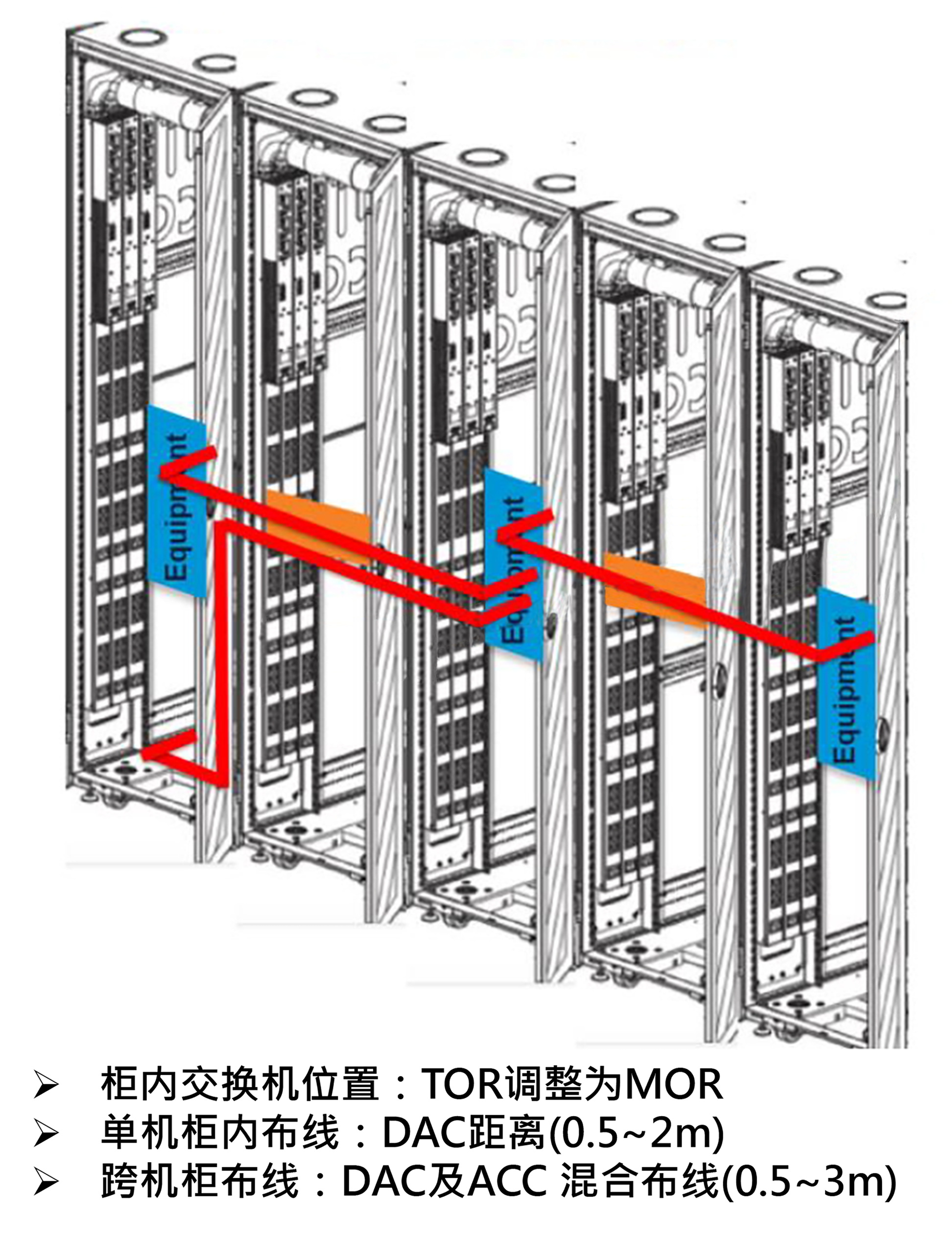

如下圖所示，在超過2米的機架內，柜內交換機的位置可以從TOR調整為MOR，并通過綜合布線配線架連接到交換機端口。在MOR架構中，排頭柜放置在每排柜子的中間。MOR網絡機柜部署在POD的兩排機柜中間，可以減少服務器機柜到網絡機柜的線纜距離，簡化線纜管理和維護。MOR架構允許線纜從中間位置的機柜走線到兩端，減少走線通道出入口處線纜的擁塞，減少線纜的平均長度。

*?資源來自IEEE802.3ck Study Group

采用MOR部署架構，也是高速率服務器配置和布線架構的發展趨勢。采用MOR架構，若數據中心需要遷移到更高的速率，只需簡單地替換服務器跳線，而無需替換原本更長的交換機到交換機的主干鏈路。

112G PAM4 DAC解決方案的提出，預計800G產品（單通道112G PAM4 ）銅互連仍能在機柜內占據主流位置。市場瞬息萬變，未來發展的速度還會更快。易飛揚112G PAM4 DAC的發布，可助力數據中心向400G、800G乃至更高速率發展。
