數據中心光模塊有兩種傳輸方案——并行和波分，同速率的并行光模塊成本低于波分光模塊，而光纖成本則恰恰相反。因此，在短距和中長距傳輸方案中，選用并行方案優勢較大。本文以易飛揚400G光模塊為例，講解400G并行系列光模塊在數據中心如何應用。

“并行”二字翻譯自"parallel", 并行光纖方案是當前數據中心擴容的重要方式。從機架之間的多模并行方案到中長距離的單模并行方案，并行光模塊的優勢在于模塊本身成本低且可靠性高。隨著速率的不斷升級，市面上已發布不少400G光模塊，其中常見的并行光模塊有400G SR8、400G PSM8和400G DR4。

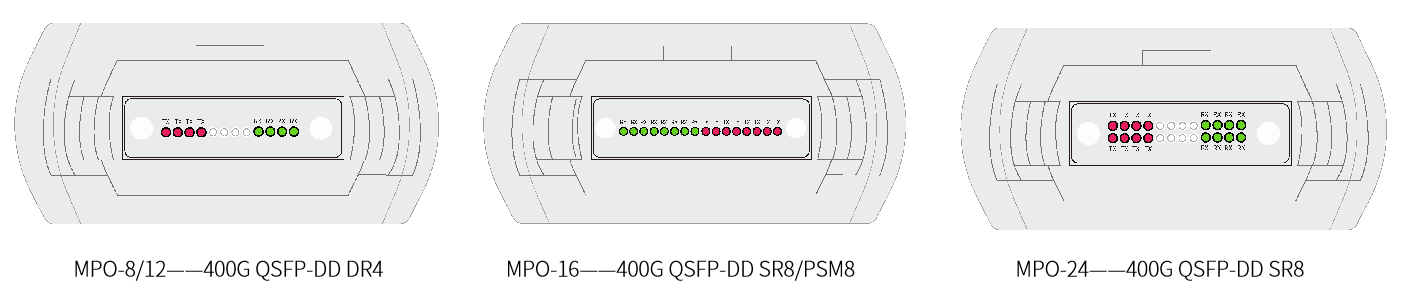

易飛揚400G并行光模塊有以下光口：

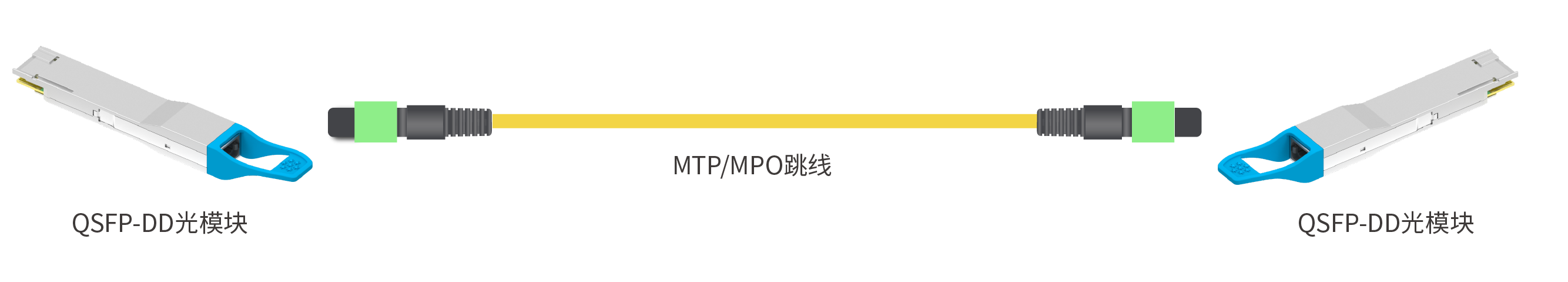

場景一：QSFP-DD to QSFP-DD Local

方案

• 400G QSFP-DD SR8與16/24芯MPO/MTP跳線相連
• 400G QSFP-DD PSM8與16芯MPO/MTP跳線相連
• 400G QSFP-DD DR4與8芯MPO/MTP跳線相連

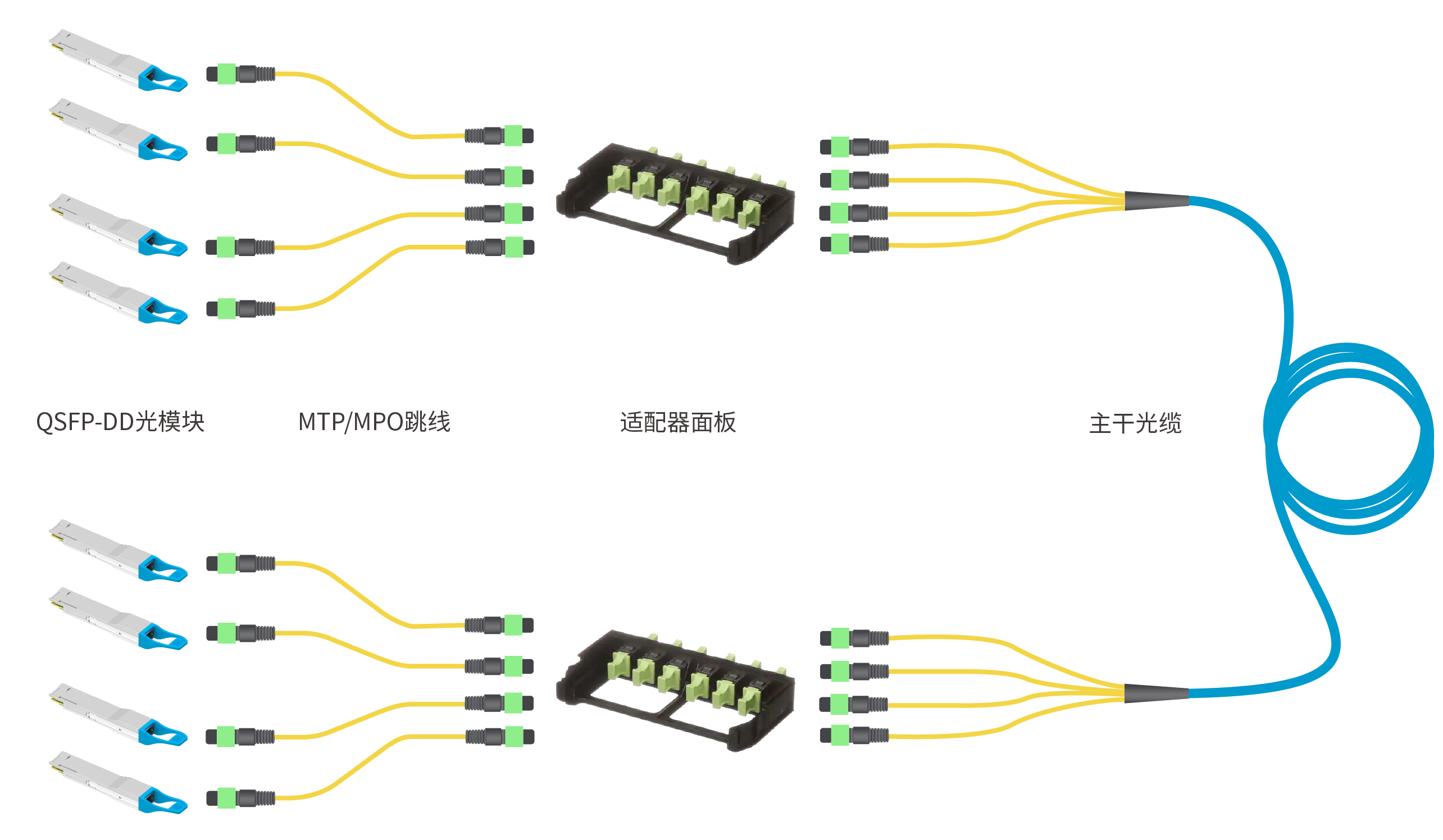

場景二：400G QSFP-DD DR4 Across DC With Trunk

方案

選用4×12芯MPO/MTP主干光纜來集中布線，通過使用4端口MPO/MTP適配器面板，把主干光纜連接到多條8芯MPO/MTP跳線。

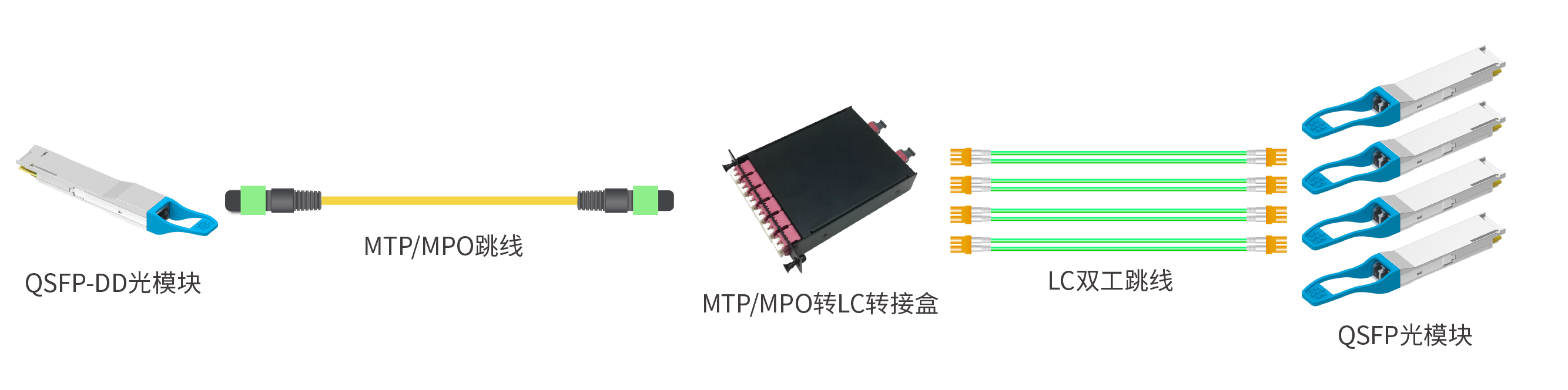

場景三：400G QSFP-DD DR4 to QSFP Local

方案

400G QSFP-DD DR4采用8芯MPO/MTP跳線連接至8芯MTP/MPO轉LC轉接盒，另一端采用雙工LC跳線與4個100G QSFP28 DR/FR光模塊連接。

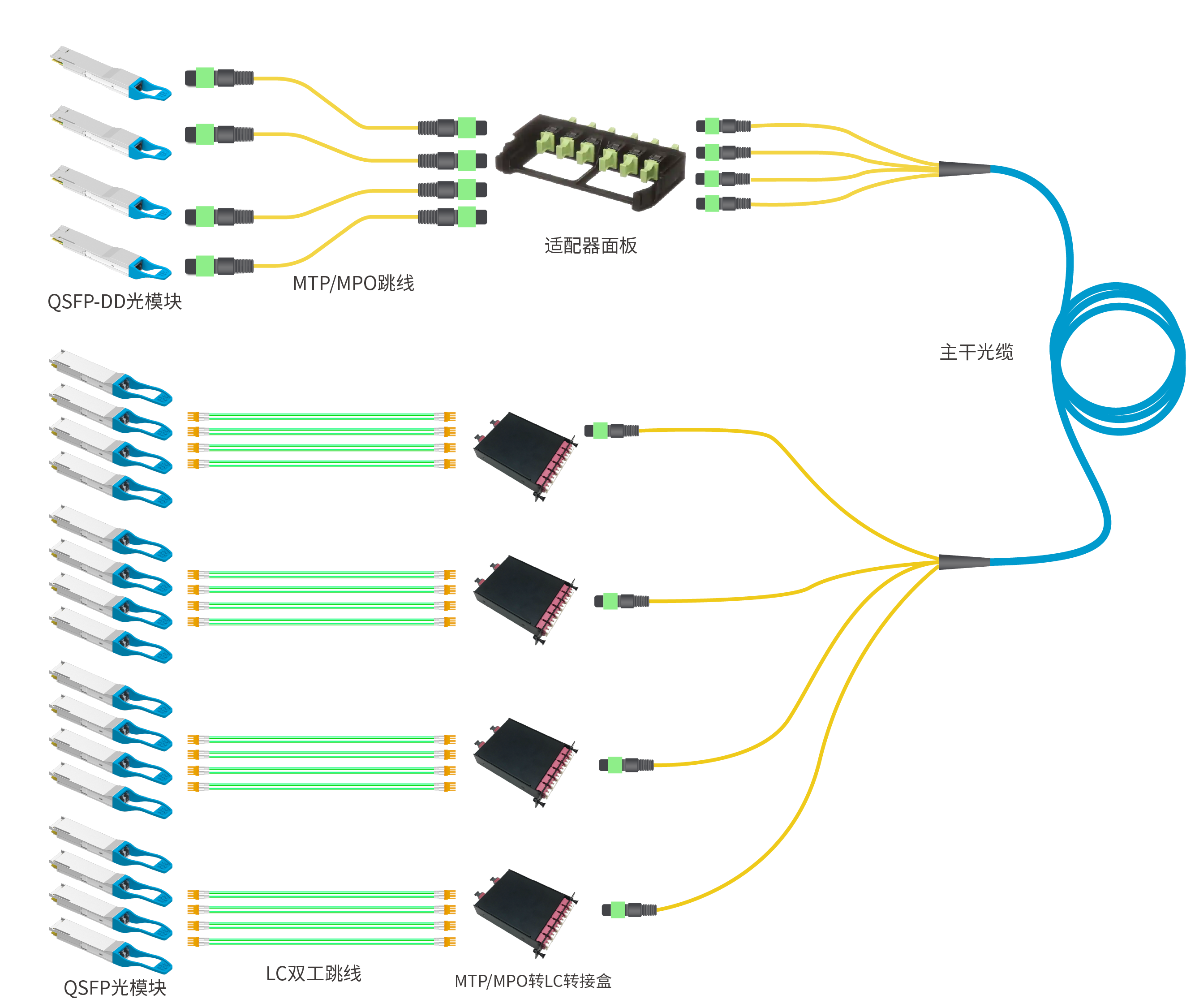

場景四：400G QSFP-DD DR4 to QSFP Across DC with Trunk

方案

400G QSFP-DD DR4與8芯MPO/MTP跳線相連，再通過4端口MPO/MTP適配器面板與4×12芯主干光纜相連，另一端主干光纜采用4個8芯MTP/MPO轉LC轉接盒與雙工LC跳線連接的16個100G QSFP28 DR/FR光模塊連接。

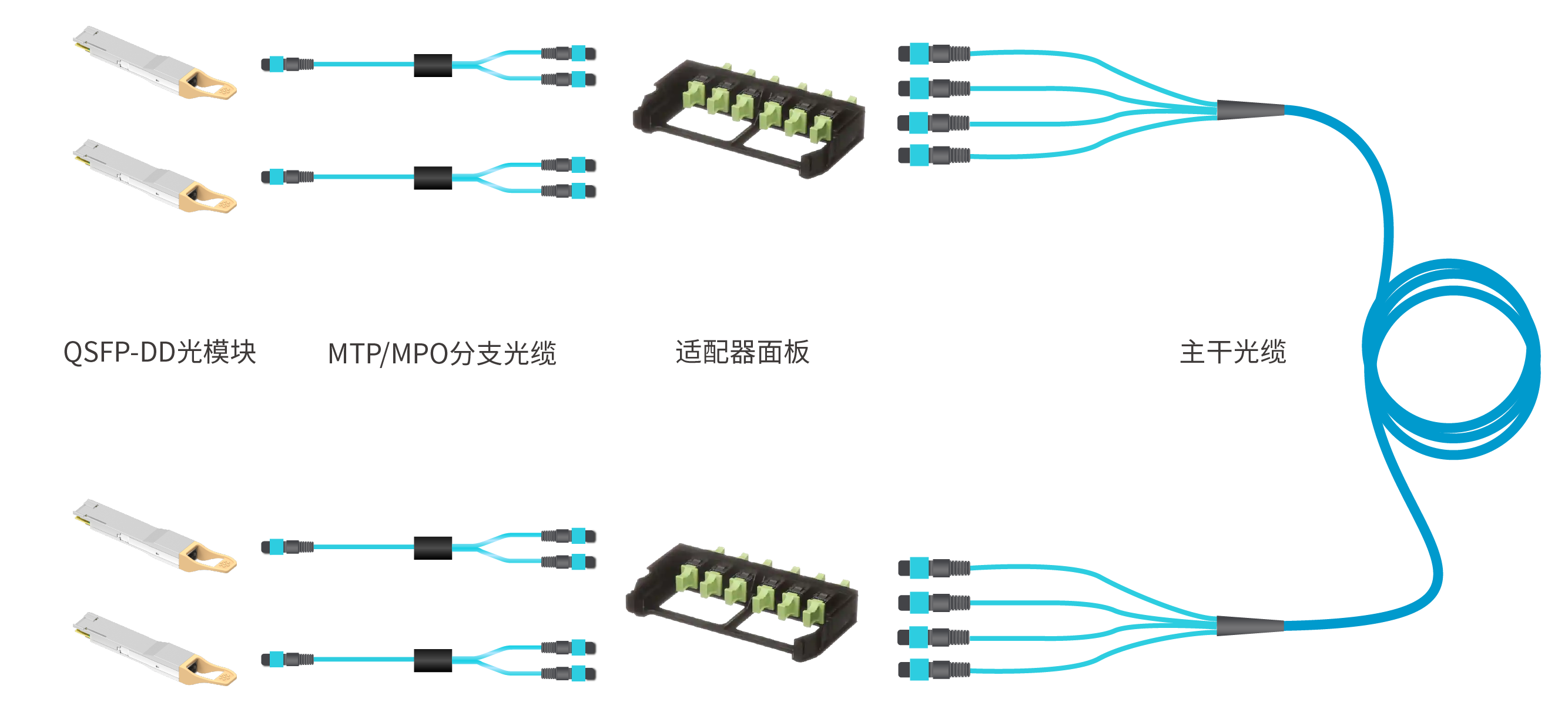

場景五：400G QSFP-DD SR8 Across DC With Trunk

方案

400G QSFP-DD SR8采用16芯轉2×8芯分支光纜與4端口MPO/MTP適配器面板與4×12芯主干光纜相連。

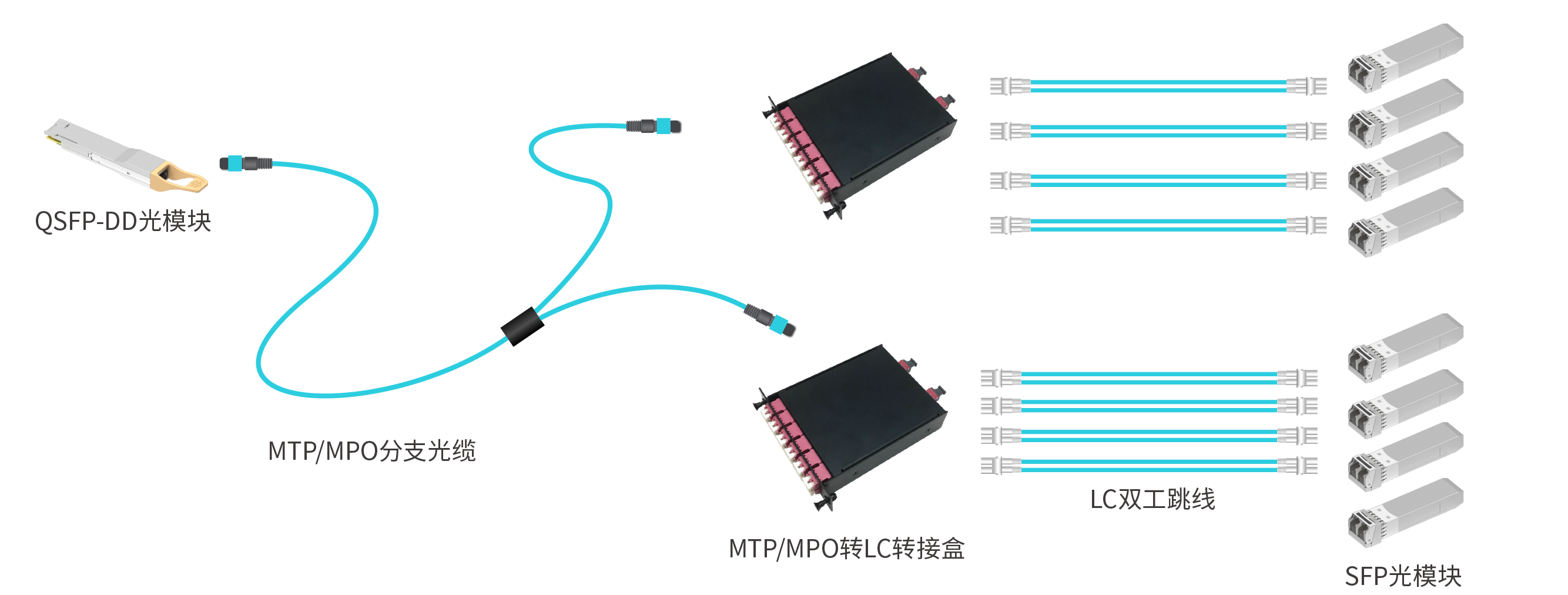

場景六：400G QSFP-DD SR8 to SFP Local

方案

400G QSFP-DD SR8采用16芯轉2×8芯分支光纜與8芯MTP/MPO轉LC轉接盒相連，另一端采用雙工LC跳線與SFP光模塊連接。

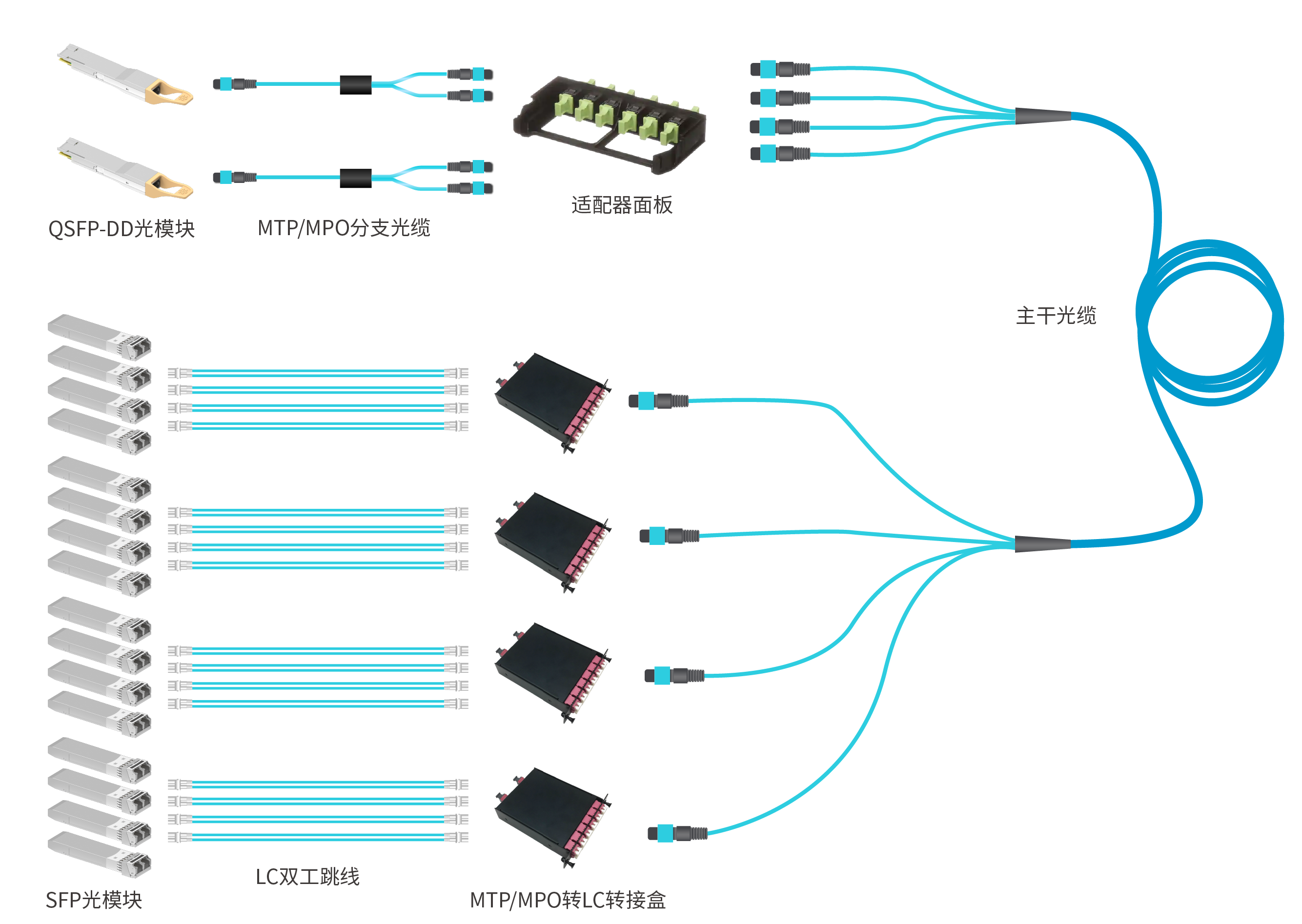

場景七：400G QSFP-DD SR8?to SFP Across DC with Trunk

方案

400G QSFP-DD SR8采用16芯轉2×8芯分支光纜與4端口適配器面板連接，右側4×12芯主干光纜通過8芯MTP/MPO轉LC轉接盒連接與LC雙工跳線連接的SFP光模塊相連。

根據數據中心不同的情況和需求，還可以有多種不同的布線方式。如果您需要部署自己的數據中心，可以給我們留言，我們將為您提供不同光模塊的需求與解決方案。
