數據中心是全球協作的特定設備網絡，可以為一家或多家企業的互連數據處理、存儲及通信設備提供存放空間，包括一個房間或一組聯網房間，把各種數據設備存放在滿足供電、空調、通信、冗余和安全需求的環境內。

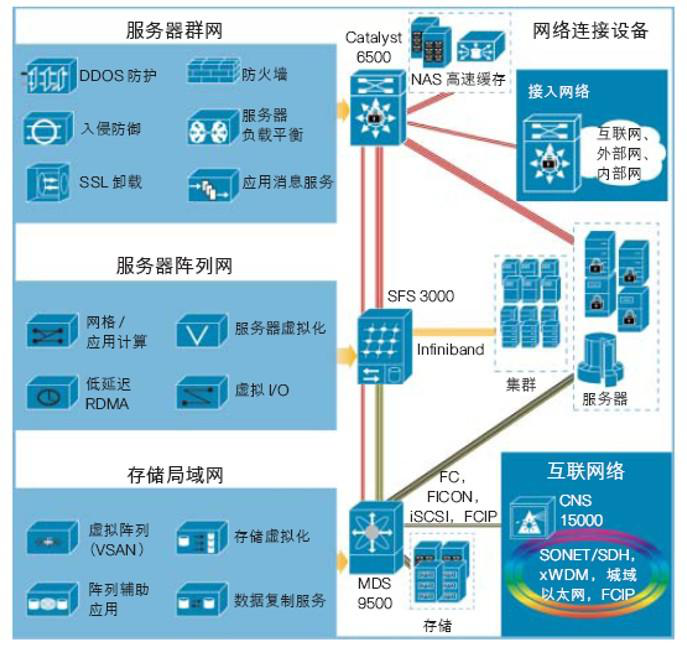

數據中心網絡架構圖示例

以下圖的Cisco數據中心網絡架構為例，我們可以看到數據中心內部主要分為服務器群、服務器陣列、存儲局域網、互連網絡以及接入網幾個部分。

1.服務器群：通過千兆和萬兆以太網連接計算資源與辦公區用戶。

2.服務器陣列：用于連接集群，實現服務器虛擬化，并縮短應用延遲。

3.存儲域/陣列：用于實現存儲資源的融合于虛擬化，以便更加有效地進行資源共享。

4.數據中心互連：通過光或傳統WAN線路將主數據中心與備用或從數據中心相連。數據復制和業務連續性最佳實踐要求在數據中心之間建立高速低延遲連接。

5.接入網絡：為通過內部網、互聯網或外部網遠程連接的員工、客戶或合作伙伴提供安全接入。

來自思科

上圖是數據中心內部的結構示意圖，我們可以看到，數據中心是由一個有層次結構的物理設施組成的整體。雖然當前云計算數據中心強調虛擬化，通過軟件定義網絡（SDN）以及網絡功能虛擬化（NFV）等技術使傳統數據中心更具彈性化、動態化，但在很大程度上虛擬數據中心還是要建立在可靠的物理連接上。

數據中心內部互連方案

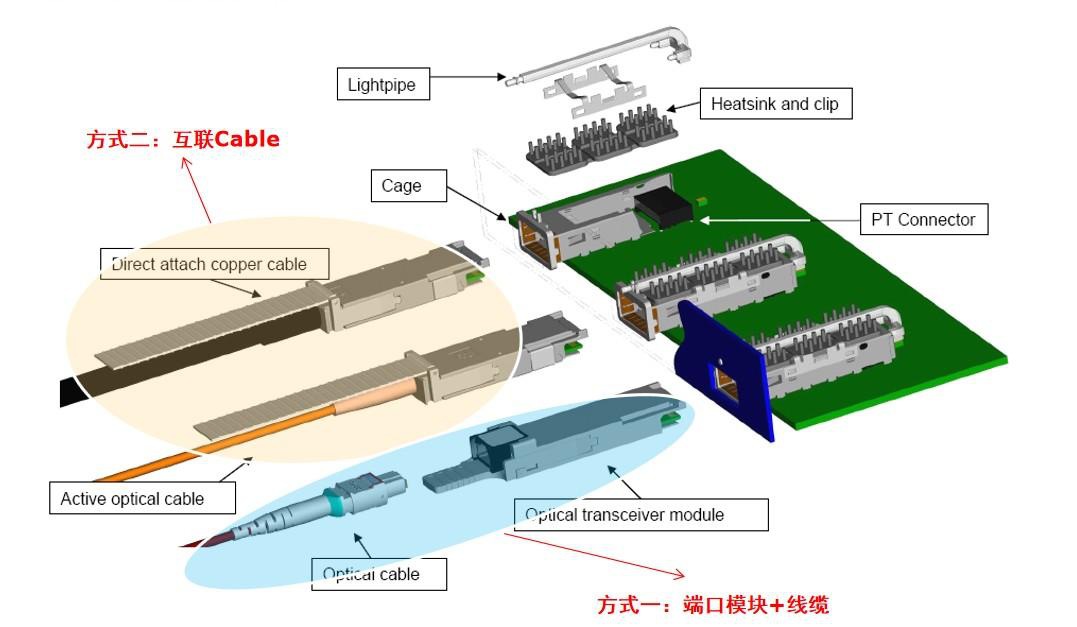

一個完整的網絡基礎設施解決方案包括電纜、配線架系統、信息口和跳線等，所有部件的設計都以實現最大兼容性和最佳性能為目標。其中設備之間的互連有兩種方式：一為端口模塊+線纜/跳線方案，二為互連Cable方案，如圖所示。

來自易飛揚（Gigalight）

其中方案二包括直連線纜（Direct attach copper cable，DAC）和有源光纜（Active optical cable，AOC）兩種方式。

這兩種方式有利有弊，下面是這兩種互聯方式的優劣對比。

其實很好理解，端口模塊+線纜的方式部署很靈活，可以根據不同需要選擇不同產品，但是它不像互連Cable產品那樣性能穩定。相比于前者，互連Cable方案減少了插入損耗、耦合方案下的信號噪聲更小。當前這種方案可能還有一些限制，不如前一種方案靈活簡便，卻是未來數據中心走向大規模集成化、規范化的必由之路。

AOC在數據中心互連中優勢

下面我們重點介紹上面所說的第二種方案：互連Cable方案。一是DAC，二是AOC。DAC一般應用在7m/10m以內的場景下，比如接入交換機（ToR）和服務器網卡之間的連接。DAC成本較低，短距離應用下功耗、散熱性能也較好，因此被大量應用。

市場上有很多DAC產品，十分常見，這里不再作更多贅述。我們重點聊聊AOC。

有源光纜（AOC）由兩個光電收發器和光纖跳線組成，從一端進入的電信號經過光模塊轉換成光信號，經過耦合處理進入光纜后，光信號到達另一端后再轉變?yōu)殡娦盘?。目前光電轉換接口的方案主要包括垂直共振腔面發射型激光技術（VCSEL）和硅光子學技術，封裝類型主要是：QSFP+,SFP28，QSFP28等。有源光纜2007年開始應用于高速互聯市場，10年開始應用數據中心的SAN，2011年用于相機與計算機之間的高清相片傳輸，2014年開始應用于USB3.0數據線。近些年來更是由于不斷增長的市場需求而被越來越多的高性能數據中心廠商所使用。

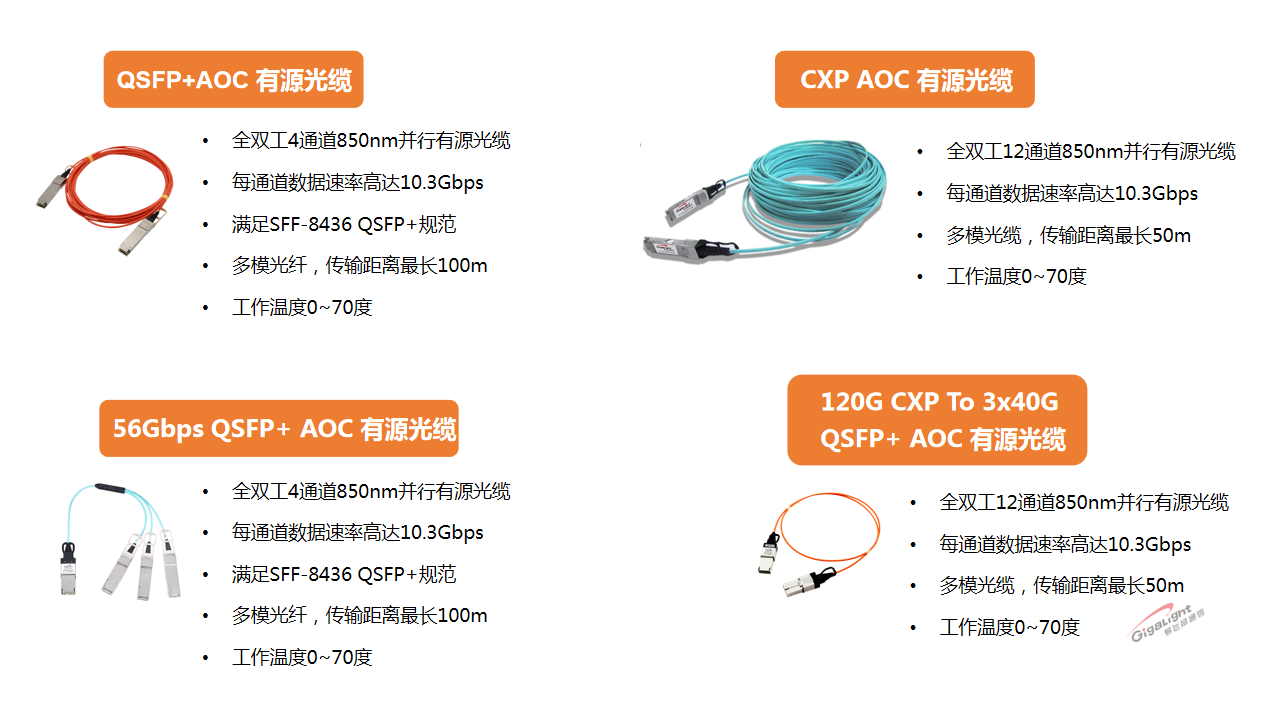

市場上比較常見的AOC產品

AOC的線纜部分由多模光纖組成，比起單模光纖更容易制造且成本更低。多模光纖中心玻璃芯較粗（50um或62.5um），可傳播多種模式的光，但是較大的模間色散限制了傳輸數字信號的頻率，隨著距離的增加會更嚴重，因此AOC一般只用于交換機之間的短距離傳輸。數據中心擴展帶寬速率的主要方式主要分為波分復用、并行光纖傳輸和增加面板密度等?；诙嗄９饫w的AOC是專為數據中心短距離互連而生的技術，也屬于并行（多模）光纖傳輸?shù)姆懂牎?/span>

有源光纜（AOC）性能優異，在光學耦合以及信號完整性設計上表現突出，BER值一般在到之間。AOC常用的耦合方式為在激光器和光纖之間增加45°棱鏡來實現，角度誤差一般要求在0.1°以內，在耦合過程中要保證激光器、棱鏡、光纖的光軸中心在一條直線上，所以操作上存在一些難度。易飛揚（Gigalight）的工程師們高度重視對光纖耦合部分的研究，開發了并行光耦合精密器件封裝平臺，解決了VCSEL陣列和PD陣列在單模和多模條件下的高效并行光耦合問題。當前AOC主要的耦合方式還包括采用垂直腔面發射激光器（VCSEL）加微型反射棱鏡耦合、半導體激光器加錐端球面透鏡耦合、激光器加微透鏡陣列耦合等方式。

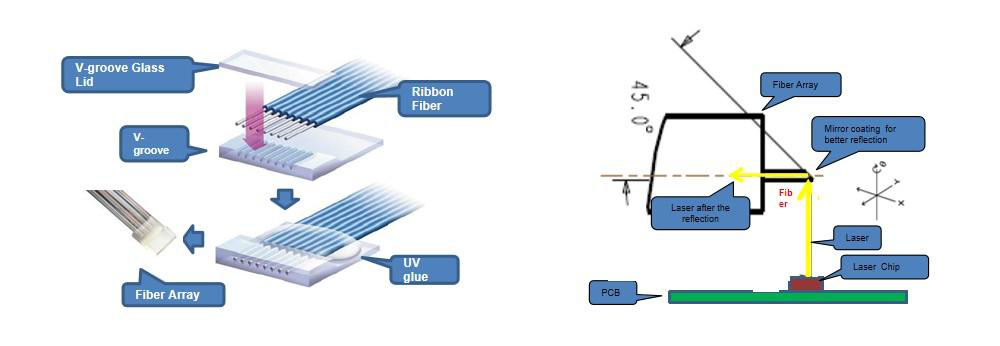

易飛揚FA 45度耦合光引擎專利示意圖

AOC的另一個重要優勢在于信號完整性方面。信號完整性設計已成為一個專門的職業，尤其在高速率的AOC設計中，常常會出現由于色散效應、不連續性等導致的串音干擾，信號畸變等問題。由超細微互連結構帶來的大傳輸損耗，以及以多激勵、多負載、多I/O數為特色的大型復雜網絡的電磁仿真等問題也是信號完整性工程師亟待解決的重要課題。電磁兼容問題在AOC的設計過程中尤為重要，其中采用電磁屏蔽的方法切斷電磁騷擾的耦合路徑，可以有效抑制電磁干擾的影響。得益于此，高頻的EMI信號直接在AOC的模塊部分進行處理，有源光纜的EMI抗干擾度高于DAC。

未來數據中心應用，200G還是400G？

得益于以上所說的諸多優點，AOC產品是光器件廠商重點研發的對象；其中，200G/400G的AOC產品可以說最能代表一個光器件企業的核心競爭力。毫無疑問，未來的數據中心最終將邁向400G，市場將逐漸淘汰掉低速率的網絡；雖然目前整個市場還處于100G產品的初期階段，但是400G產品已經成為眾多有志企業搶占的行業制高點。

當前的400G光模塊的主要封裝形式包括CFP8、OSFP、QSFP-DD和COBO。CFP8體積稍大、里面有很多激光器，成本最高。QSFP-DD采用了新技術，體積最小，但是散熱、功耗問題很明顯，標準目前處于不斷完善的過程。上述封裝類型的模塊都可以通過與光纖跳線連接的方式應用到實際場景中。

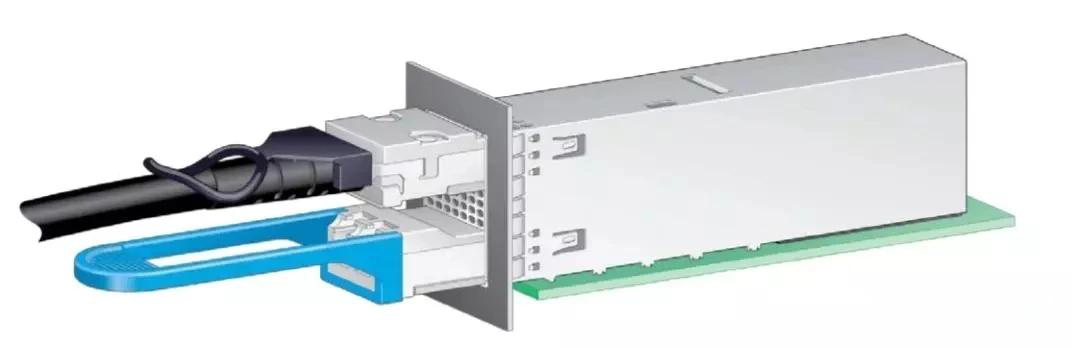

400G QSFP-DD光模塊（Mellanox）

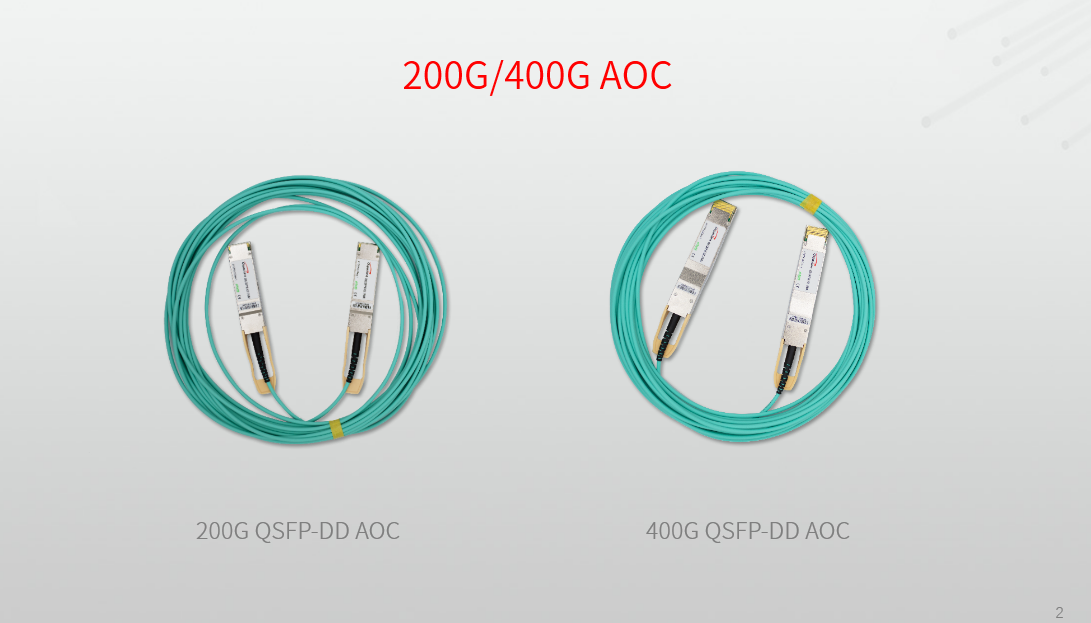

至于400G AOC，由于缺乏現實應用的土壤，僅僅停留在實驗室研發或者測試樣品階段，相當一部分企業已經研制出400G的AOC產品，但實際上真正能做到量產的程度幾乎沒有；另外由于100G產品成本的快速下滑，400G有源光纜（以及模塊）的規模商用更會延后，200G的產品預計會有相對較長的應用周期。面向未來的超大數據中心，200G產品也許并不像一開始被預測的那么不受歡迎。

來自易飛揚（Gigalight）

小結

數據中心在未來的網絡規劃和建設當中，會變得越來越重要。中國作為全球最大的通信市場，數據中心方面尚處于建設初期，未來增長潛力巨大；當前國內的數據中心市場正在面向100G全面升級，比如中國市場BAT、美團、今日頭條等都面臨著面向100G的光網互聯需求。而這些互聯網公司的采購模式以及建網方式正在影響整個通信行業，新供應商進入的難度更大；對于企業來說，跟隨技術革新的同時，還需要面對品質、交付周期的挑戰。

這對于短距離傳輸?shù)挠性垂饫|AOC產品來說是一個重大的利好；但由于部署場景的不同，對于工業級的溫度、功耗等都為光器件企業提出新的要求。不管是現在的100G場景還是未來的400G應用，易飛揚（Gigalight）將時刻走在行業前沿，為市場提供滿意的產品和方案。
