5G時代已經到來，網上關于它的炒作早就已經汗牛充棟、層出不窮，這里不再贅述——今天的主題是5G承載網的光模塊。

5G承載網概述

據IMT-2020（5G）推進組的《5G承載光模塊白皮書》描述，5G承載網絡一般分為城域接入層、城域匯聚層、城域核心層/省內干線，主要實現5G的前傳、中傳和回傳功能。
其中各層設備之間主要依賴光模塊實現互連。主要應用場景和需求分析如下表所示。

數據來源：《5G承載網絡架構和技術方案白皮書》

1、前傳

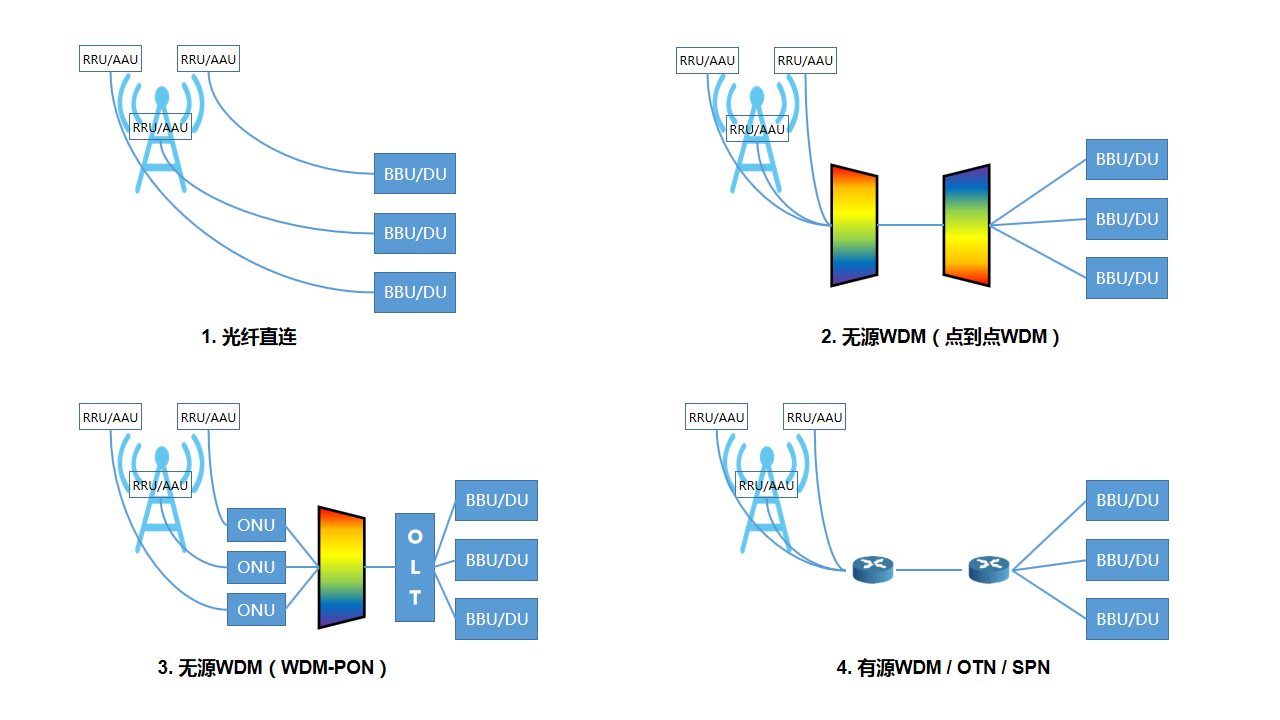

5G前傳典型應用場景如下圖所示，包括光纖直連、無源WDM和有源WDM/光傳送網（OTN）/切片分組網（SPN）等。

5G前傳典型應用場景

• 傳輸距離在10km以內甚至更短

• 至少是工業級溫度（-40℃~85℃）

• 4G CPRI Option 7速率:9.83Gbps；5G CPRI Option 10速率:24.33Gbps；eCPRI with 25.78Gbps

• BiDi方案可利用現有光纖資源將傳輸帶寬翻倍，并節省50%光纖資源：比如25G單纖雙向灰光模塊

• 25G可調諧彩光模塊是前傳場景下WDM方案的核心單元

2、中回傳

5G中回傳覆蓋城域接入層、匯聚層和核心層，所需光模塊與現有傳送網及數據中心使用的光模塊技術差異不大，接入層將主要采用25Gb/s、50Gb/s、100Gb/s等速率的灰光或彩光模塊，匯聚層及以上將較多采用100Gb/s、200Gb/s、400Gb/s等速率的DWDM彩光模塊。

• 中傳場景下的接入層，N*10GE方案光纖消耗大，100GE成本又太高；PAM4編碼技術實現倍頻，50G PAM4光模塊單Bit成本節省30%，會是一個極具性價比的選擇。

• 以相干技術為基礎的100G /200G CFP DCO、100G /200G CFP2 DCO以及400G ZR光模塊和WDM技術將出現在回傳場景。

未來光模塊的演進思路

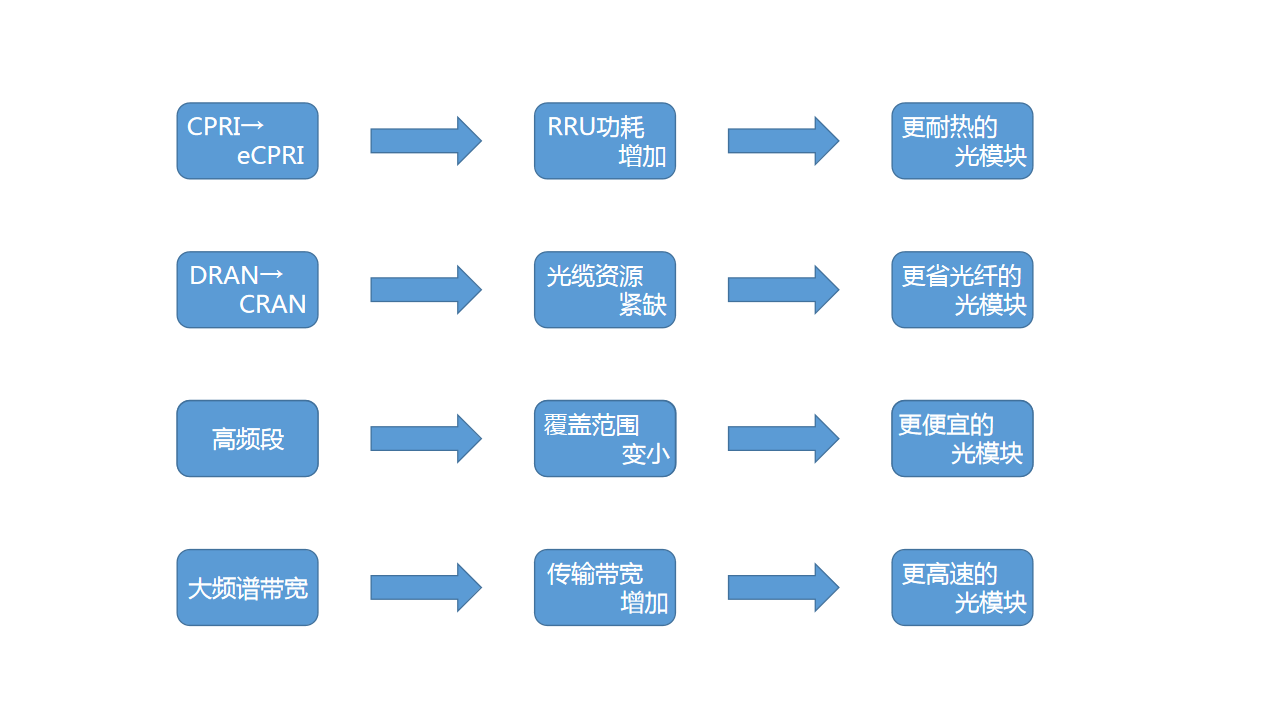

5G承載網光模塊將朝更耐熱、更省光纖、更便宜、更高速方向發展，如下圖所示。

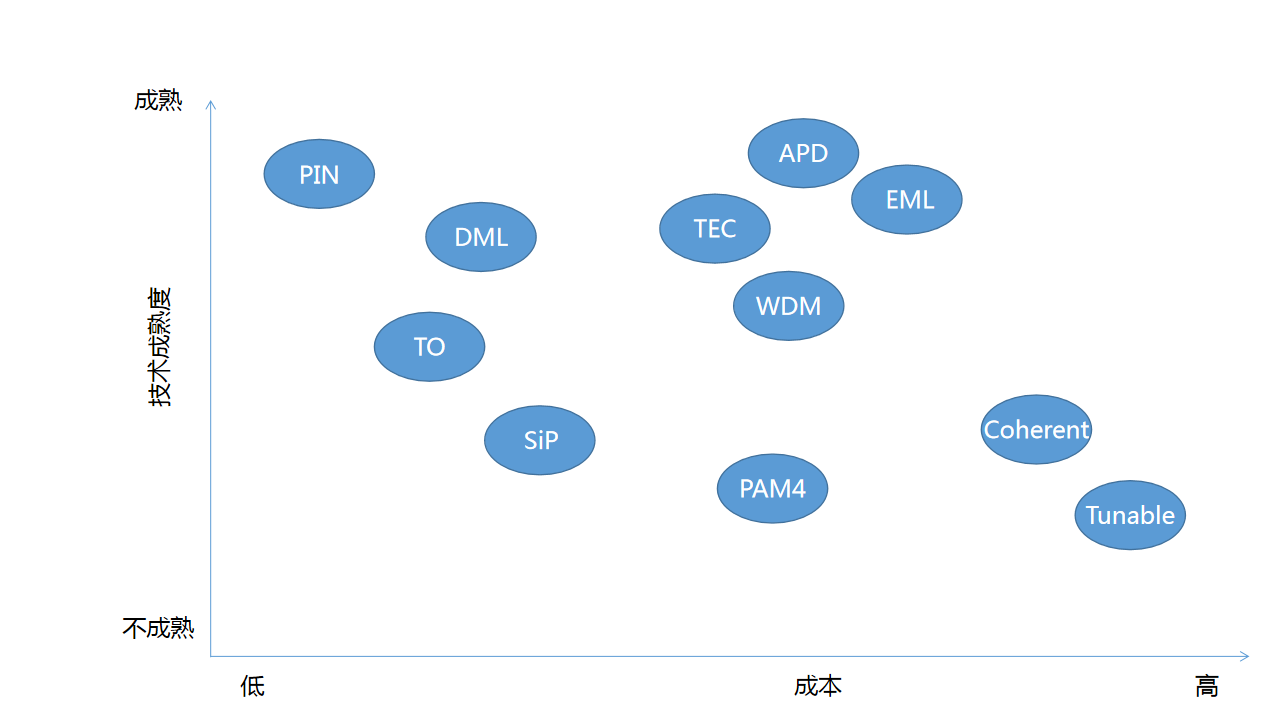

由于低成本、高性能的因素驅動，5G推動著光器件技術的發展，其中模塊中的關鍵組件部分如下圖所示，PIN、APD探測器以及DML、EML激光調制方式相對技術成熟一些，而相干、可調諧等技術不僅成本高，技術實現難度也很大。

依托氣密性封裝、溫度控制等技術，5G承載網光模塊應保障激光器在各種環境下的穩定性能；考慮到不同量級的OpEx，電信光模塊還需要考慮互聯互通、高可靠性等，5G承載網對光模塊的基本要求如下表所示。

小結

5G承載網是建設5G的關鍵所在，市場巨大，技術難點眾多。易飛揚（Gigalight）的工程師們持續攻關，不僅可以提供25G BiDi以及10G可調諧模塊在內的5G前傳解決方案，還可以為中回傳提供相干模塊的技術支持，這在國內并不多見。當然我們還可以為客戶提供以100G QSFP28 ER4 Lite為代表的電信級模塊，同樣這些產品在國內市場是遠遠領先于其他器件商的。若有產品和解決方案上的需求，可聯系我們的銷售人員。

——部分內容引用自O(shè)Fweek 2019（第三屆）中國物聯網產業大會演講PPT
