現代社會，網絡無處不在，根據攜帶信息的不同，這些網絡可以分成許多不同的種類；但從另一方面來講，這些網絡又可以大致劃分為兩大類：無源網絡和有源網絡。無源網絡即網絡中沒有使用電力驅動設備或元件來傳輸信號，有源網絡即網絡中使用了電力驅動設備或元件來傳輸信號。除了概念上的區別外，無源網絡和有源網絡在其他方面也有不同，本教程將分別對無源銅網絡、有源銅網絡、無源光網絡和有源光網絡進行詳細介紹。
無源銅網絡

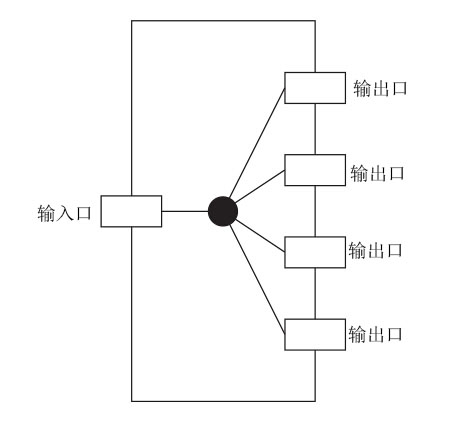

無源銅網絡種類多樣，家庭有線電視網絡就是常見的無源銅網絡之一。在有線電視網絡中，服務供應商是通過同軸電纜來將電視信號輸送到用戶家中。而當用戶家中有多臺電視時，還需要用分路器來將同軸電纜中的電視信號分成多個，以保證每一臺電視都能提供服務。這里使用的分路器是一種無源器件，通常有一個輸入口和2/3/4個輸出口（具體如下圖）。
在上述網絡中，電視信號常常會因?yàn)榉致范鴾p弱，而且當分路數較多時，可能造成每個電視都不能正常播放節目，這時就需要使用有源有線電視網絡。
有源銅網絡
有源銅網絡也有多個種類，與無源銅網絡不同的是，有源銅網絡中增加了放大器等有源設備，用來將分路后衰減的電視信號放大，從而保證信號能進行遠距離傳輸。增加的放大器等有源設備使得有源銅網絡的結構更加復雜，而且使網絡更加依賴這些有源設備，一點有源設備停止工作，整個有源銅網絡也不能正常工作。
無源光網絡
無源光網絡與前面說到的無源銅網絡十分類似，不同的是無源光網絡中使用的是光纜而不是同軸電纜。在任何無源光網絡中，耦合器都是重要的組成部分，負責將分路或耦合光信號。下圖是一種七口耦合器的常見結構圖：
現在大部分耦合器都具有可雙向運行的功能，即既可以分路光信號又可以耦合光信號，而且任何一個端口都既可以是輸入端口也可以是輸出端口。而在無源光網絡應用中，用來分光的耦合器通常被稱為光分路器。與無源有線電視一樣，光信號從輸入端分光到各個輸出端時也會有一定的損耗，因此無源光網絡應用中的分光路數也有限制，一般不超過32路。
有源光網絡
有源光網絡和有源有線電視十分類似，不同的是光纜是連接到交換機而不是放大器，這里的交換機是一種有源設備，用來將數據轉發給各個終端用戶。這種網絡可以克服無源光網絡中光信號損耗的問題，但是其結構也更加復雜，而且需要電源供電，一旦交換機斷電或出現故障，所有的終端用戶將不能接收到數據信號。
結束語
本文詳細介紹了無源銅網絡、有源銅網絡、無源光網絡以及有源光網絡的基本情況，這些網絡都各有特點，在選擇時應詳細了解其優缺點，并根據具體需求和應用部署。
