垂直（主干）布線和水平布線是現代結構化布線系統中必可不少的兩種重要布線方式，這兩種布線不僅結構不同，而且使用的線纜類型也有所不同，本教程將對這兩種布線方式進行詳細介紹。

結構化布線系統基礎知識

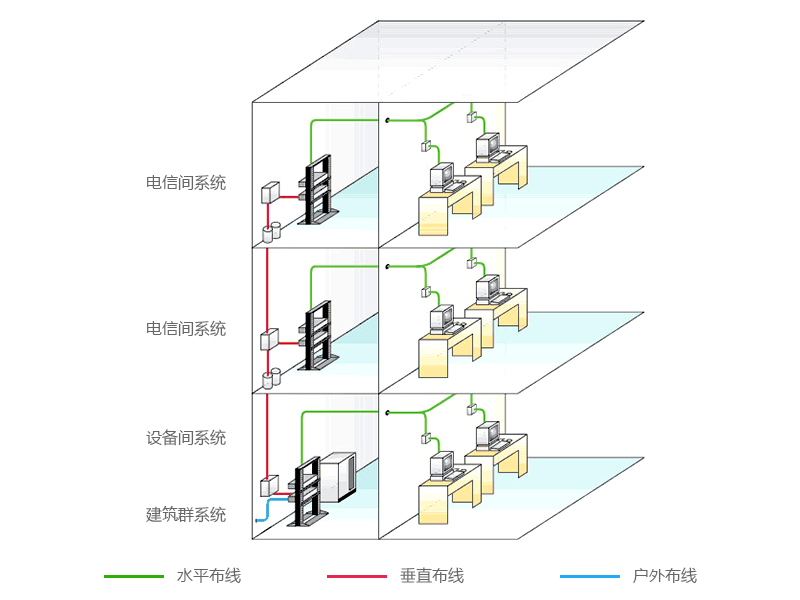

為了更好地了解垂直（主干）布線和水平布線，我們有必要先對結構化布線系統有一個基本的認識。結構化布線系統主要由六個子系統組成，這六個子系統通常分布在一個建筑物內的各處，六者相互協作傳輸各種數據，具體如下圖：

建筑群系統：包括線纜從一個建筑物延伸到建筑群中另一些建筑物內所需的通信設備和裝置；

設備間系統：也稱機房系統，通常安裝有大量通信設備、主機和服務器；

電信間系統：也稱接線間系統，為建筑物樓層中水平布線的線纜和終端設備提供場所；

垂直（主干）布線系統：是建筑物布線系統中的主干線路，用于接線間、設備間和建筑物引入設施之間的線纜連接；

水平布線系統：用來將垂直布線的干線線路延伸到用戶工作區；

用戶工作區：是指辦公室、計算機和其他設備所在的區域。

垂直（主干）布線

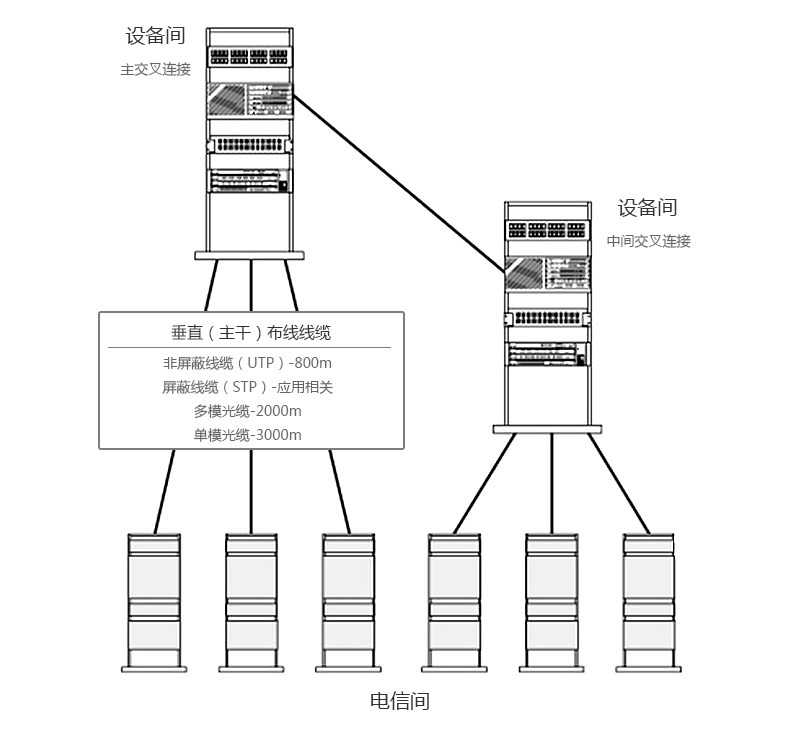

正如上文提到的，垂直（主干）布線主要用來連接電信間系統、設備間系統和建筑群系統，它通過樓層間豎井、通風管道等貫穿建筑物的各個樓層。垂直（主干）布線中使用的線纜有：非屏蔽（UTP）線纜、屏蔽線纜（STP）、光纜、同軸電纜等。

現在隨著千兆以太網和萬兆以太網的興起，光纜成為垂直（主干）布線系統中的常用線纜類型。與傳統五類、六類、七類網線相比，光纜具有帶寬高、傳輸距離遠、無電磁干擾等優點，受到了垂直（主干）布線系統的廣泛青睞。

水平布線

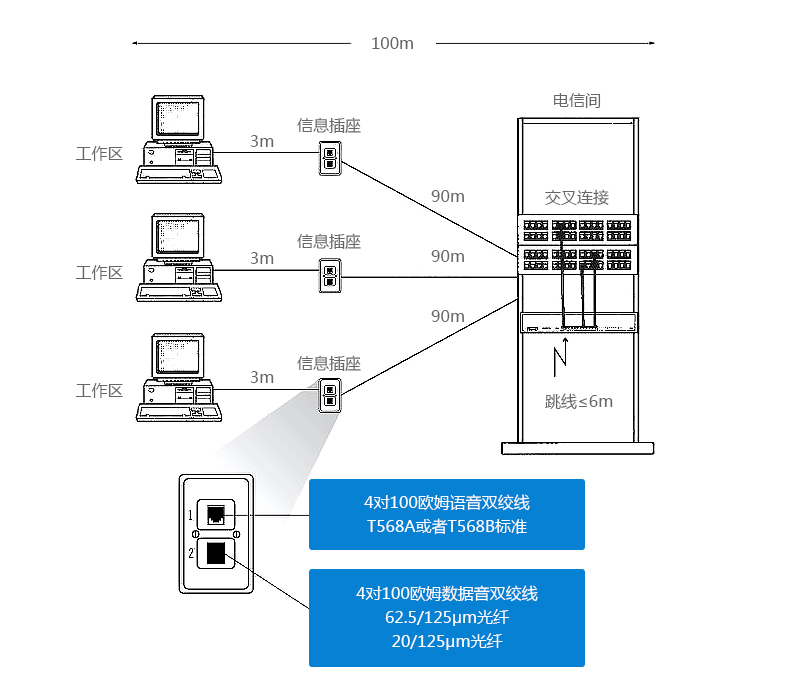

水平布線系統一端連接用戶工作區，另一端連接電信間。如下圖所示，水平布線一般呈星型拓撲結構，包括通信插座、水平線纜、配線架等等。

水平布線系統中使用的通常是4對100歐姆網線（五類或超五類網線），這類線纜既能支持語音傳輸，又能支持高速數據傳輸。但是，根據EIA/TIA標準，工作區到電信間的網線長度不能超過90 m，電信間使用的跳線長度不能超過6 m，連接用戶電腦和通信插座的網線不能超過3 m。

垂直（主干）布線VS水平布線

盡管垂直（主干）布線系統和水平布線系統在某些情況下會使用相同的線纜類型，但是由于線纜所處的環境不同，其防火性能也會有所差別。垂直（主干）布線系統中的線纜通常貫穿各個樓層，必須要有較高的防火等級，通常使用OFNR線纜，如果線纜處于高壓環境，則必須使用OFNP線纜。此外，垂直線纜還必須具有足夠的強度以支撐自身的重量。水平布線系統中的線纜則要簡單的多。
