波分復用(WDM)，包括CWDM(粗波分復用)和DWDM(密集波分復用)等。是指將多個不同波長的信號耦合在一條光纖上同時傳輸。它有復用和解復用器，復用器（MUX）在發送端將多個信號波長合在一根光纖中傳輸；解復用器（DEMUX）的在接收端將一根光纖中傳輸?shù)亩鄠€(gè)波長信號分離出來。波分復用的主要目的是增加光纖的可用帶寬，可在不需要鋪設更多光纖的情況下通過WDM來擴容，因此被電信公司廣泛采用。

CWDM和DWDM有什么區別？

• 波長間隔不同

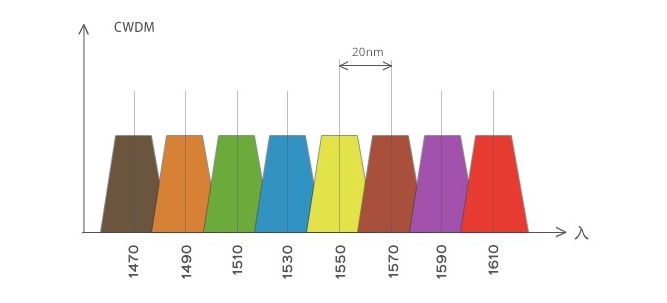

CWDM：波長間隔≥20nm，通常采用1470~1610nm的八個波段，間隔20nm，（易飛揚1260nm~1620nm）

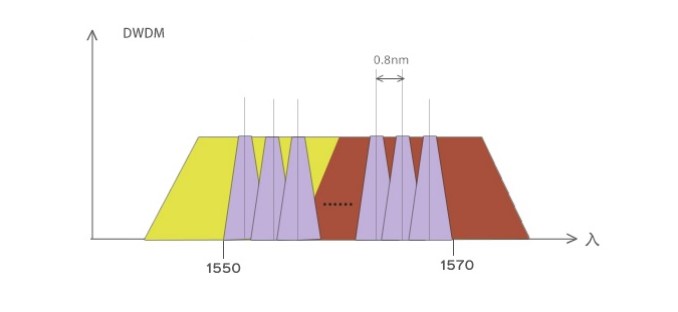

DWDM：波長間隔＜10nm，通常采用1550~1570nm波段，波長間隔是200GHz（1.6nm）、100GHz(0.8nm)或者50GHz(0.4nm)，（易飛揚1525nm~1565nm）

• 調制激光器不同

一般情況下，CWDM調制激光器采用非制冷型激光器，而DWDM采用的是制冷型激光器。制冷型激光器采用溫度調諧，非制冷型激光器采用電子調諧。

CWDM vs DWDM各自優勢有哪些？

相比DWDM，CWDM系統的最大優勢在于成本低，器件成本主要表現在濾波器和激光器。20nm的寬波長間隔使CWDM對激光器的技術指標要求低、光復用器/解復用器的結構簡化，成品率提高，故成本下降。

DWDM可適用于長距離傳輸，與CWDM相比，具有更緊密波長間隔的DWDM，可以在一個光纖上承載8~160個波長，更適于長距離傳輸。在EDFA（Erbium摻雜光纖放大器）的幫助下，DWDM系統可以在數千公里的范圍內工作。

CWDM和DWDM應用場景有何不同？

綜合以上CWDM與DWDM的不同特性，它們的應用場景也有所不同：

CWDM應用于： 城域網接入層，電信、企業網、校園網等

DWDM適用于：長距離，大容量長途干線網，或超大容量的城域網核心節點

對比了CWDM、DWDM，讓我們?cè)賮?lái)了解一種迷你版CWDM——CCWDM，它與CWDM又有什么不同呢？

什么是CCWDM？

CCWDM稱為緊湊型粗波分復用器，是CWDM的迷你版。它基于TFF(薄膜濾波器)的波分復用技術，工作方式與CWDM相同，不同之處在于CCWDM的相鄰信道利用平行光束在自由空間級聯，而不是用光纖。沒有了級聯所用的光纖，CCWDM封裝盒的尺寸比標準CWDM封裝足足小了10倍。

CWDM與CCWDM有什么區別？

CWDM系統采用低成本、無須制冷的分布反饋（DFB）激光器，而CCWDM其準直器和濾波器焊在一個公共的基底上，兩者的級聯結構不同。

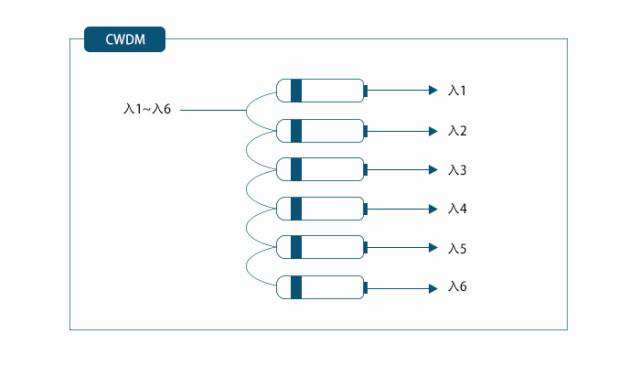

用于CWDM特定波長的三端口濾波器，其波長信道由兩個透鏡和一個與該特定波長相匹配的TFF組成。每一個濾波器的反射端口連接下一個濾波器的公共端口，濾波器之間通過光纖連接器連接，即是一個CWDM復用器。

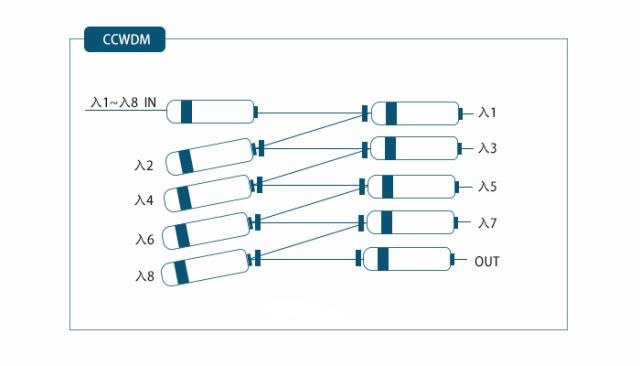

CCWDM原理是用輸入透鏡將輸入光纖上的波長為λ1， λ2…λn的光信號聚焦到第一個濾波片上；波長為λ1的光信號通過第一個濾波片并經第一個輸出透鏡耦合到第一個輸出光纖中，分離出波長為λ1的光信號；其余光信號經第一個玻片反射到下一個玻片進行光信號分離；依此類推，直到分離出所有信號。波長信道之間的耦合通過走“之”字路線的淮直光線的形式實現。

從成本的角度來看，CCWDM比CWDM 、DWDM都更便宜。易飛揚工業級CCWDM粗波分復用器集成了易飛揚自有的自由空間光系統（FSO）技術平臺,可以顯著提高光學性能,降低制造成本、封裝尺寸小、可擴展性高（4/8/10或更多通道），適用于低成本非冷卻激光技術的數據通信網/電信網絡。

5G是通信史上的關鍵里程碑，市場巨大，挑戰甚多，波分復用WDM方案可節省大量光纖資源。易飛揚波分產品線具備自動化輔助的生產線和先進的設備，無源波分系列產品已在韓國KT 等運營商得到大批量商用。
