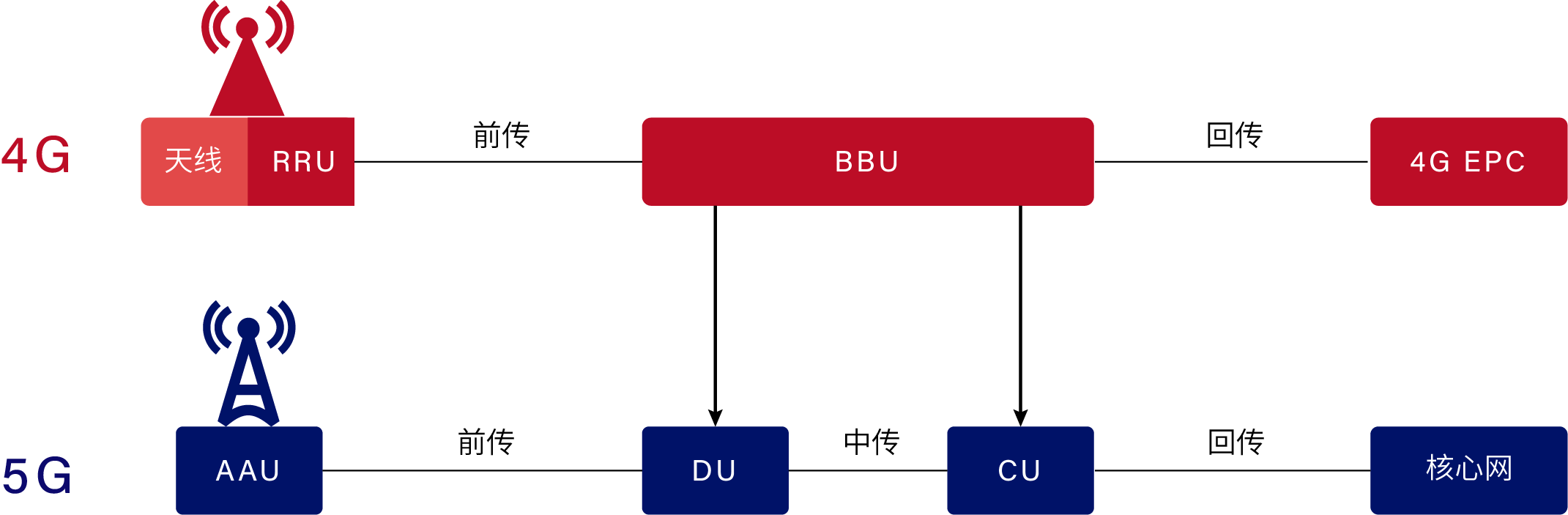

4G只有前傳和回傳兩部分，而5G承載網隨著RAN架構的重構，核心網云化、C/U分離、數據面分布式部署，使網絡更趨扁平化，劃分為前傳網絡、中傳網絡和回傳網絡三部分。

AAU連接DU部分為5G前傳，中傳指DU連接CU部分，而回傳是CU和核心網之間的通信承載。

上篇文章我們了解到，對于前傳網絡的承載并沒統一承載方案的需求，可根據不同接入條件和場景，靈活選用光纖直驅、無源WDM、有源WDM/OTN、半有源等方案。而中傳、回傳網絡，對于承載網在帶寬、組網靈活性、網絡切片等方面需求基本一致，因此可以采用統一的承載方案，本文主要介紹基于OTN技術的中傳和回傳承載方案。

城域OTN網絡架構包括骨干層、匯聚層和接入層，城域OTN網絡架構與5G中傳/回傳的承載需求是匹配的，其中骨干層/匯聚層與5G回傳網絡對應，接入層則與中傳/前傳對應。

隨著OTN引入以太網、MPLS-TP等分組交換和處理能力，OTN演進到了分組增強型OTN，可以很好地匹配5G IP化承載需求。

基于OTN的5G中傳/回傳承載方案可以發揮分組增強型OTN強大高效的幀處理能力，通過FPGA、專用芯片、DSP等專用硬件完成快速成幀、壓縮解壓和映射功能，有效實現DU傳輸連接中對空口MAC/PHY等時延要求極其敏感的功能。

對于 CU，一方面分組增強型OTN構建了CU、DU間超大帶寬、超低時延的連接，有效實現PDCP處理的實時、高效與可靠，支持快速的信令接入。而分組增強型OTN集成的WDM能力可以實現到郊縣的長距傳輸，并按需增加傳輸鏈路的帶寬容量。

為了滿足中傳/回傳在靈活組網方面的需求，需要考慮在分組增強型OTN已經支持MPLS-TP技術的基礎上，增強路由轉發功能。

分組增強型 OTN+IPRAN 方案

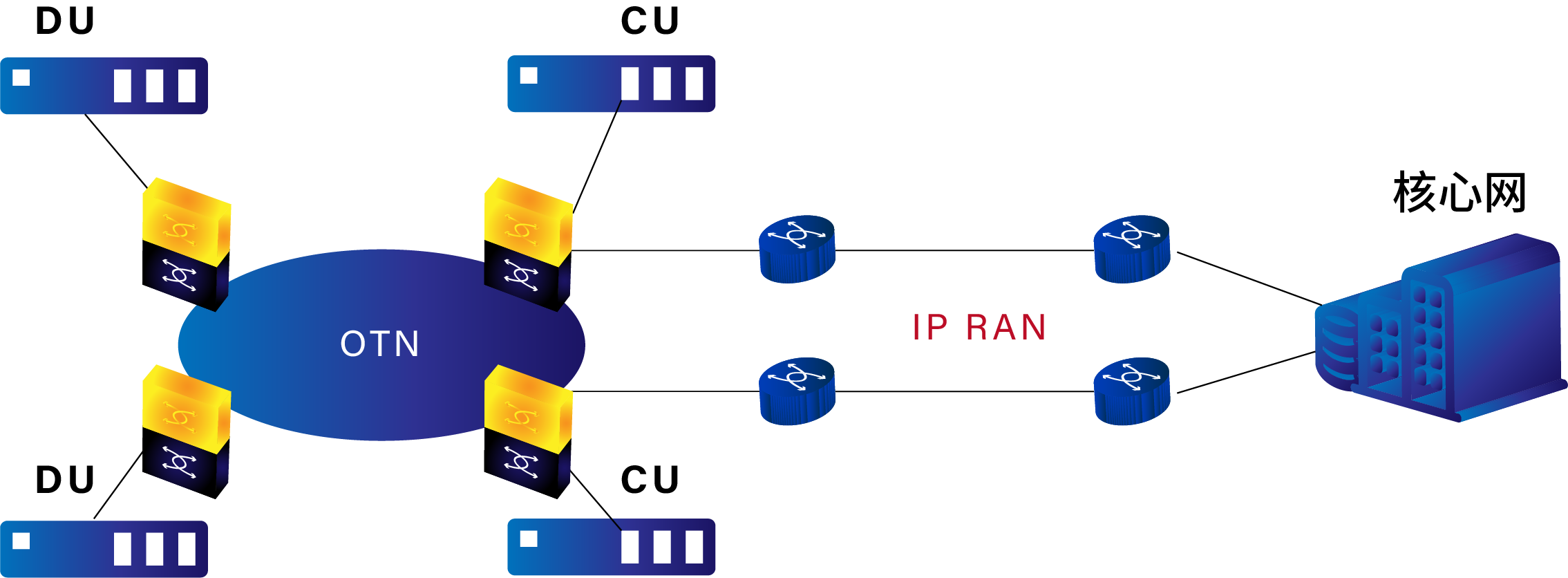

在該方案中，利用增強路由轉發功能的分組增強型OTN設備組建中傳網絡，中間的OTN設備可根據需要配置為ODUk穿通模式，保證5G承載對低時延和帶寬保障的需求。在回傳部分，則繼續延用現有的IPRAN承載架構，如下圖所示。分組增強型OTN與IPRAN之間通過BGP協議實現路由信息的交換。

為了滿足5G承載對大容量和網絡切片的承載需求，IPRAN需要引入25GE、50GE、100GE等高速接口技術，并考慮采用FlexE等新型接口技術實現物理隔離，提供更好的承載質量保障。

端到端分組增強型OTN方案

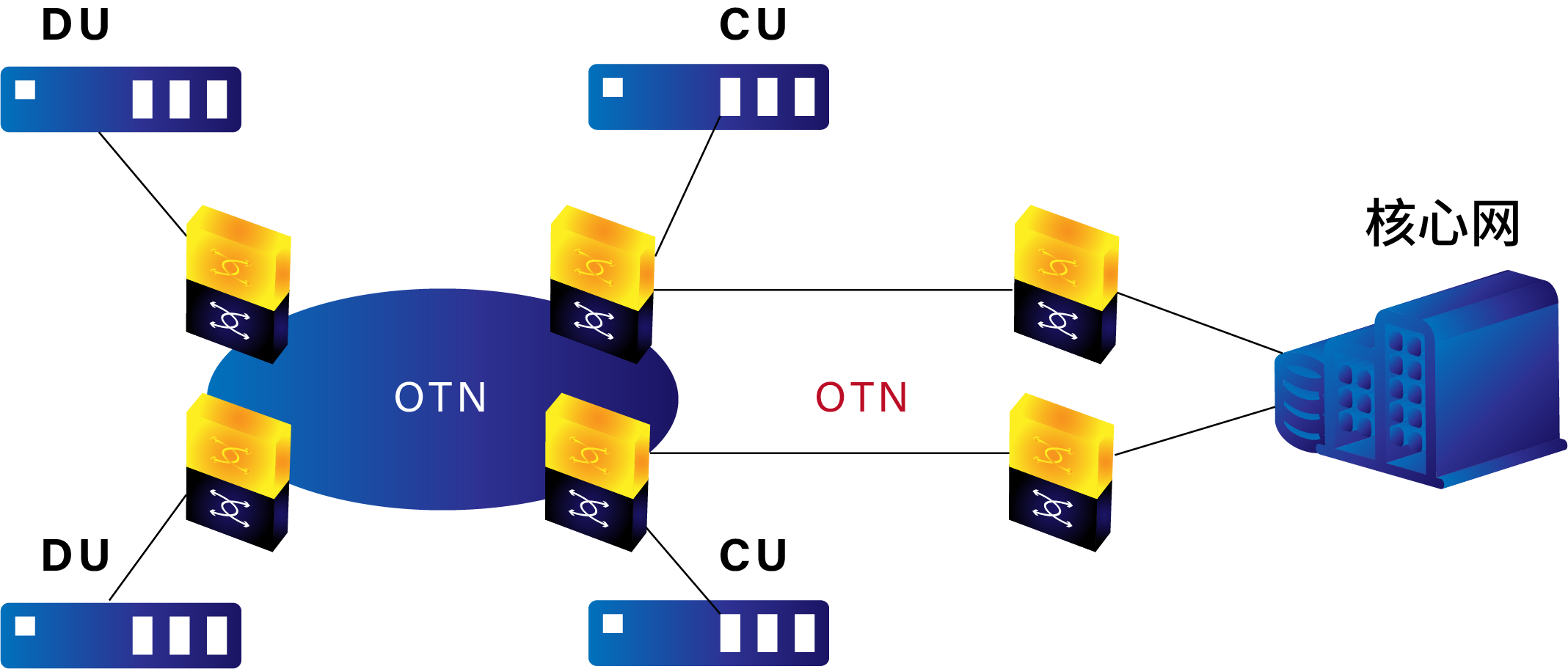

該方案全程采用增強路由轉發功能的分組增強型OTN設備實現，如下圖所示。

與分組增強型OTN+IPRAN方案相比，該方案可以避免分組增強型OTN與 IPRAN的互聯互通和跨專業協調的問題，從而更好地發揮分組增強型OTN強大的組網能力和端到端的維護管理能力。

資料來源：《中國電信：5G時代光傳送網技術白皮書》

基于OTN的5G承載方案適合運營商對綜合業務承載的需求，為FTTx固定寬帶、5G移動寬帶、高品質政企專線等業務提供低成本帶寬和高品質承載服務，可以簡化網絡設備層級并有利于降低CPAEX和OPEX，同時OTN方案提供的大帶寬、低時延、ODU硬切片等能力可以很好地匹配5G承載的需求。
