隨著數據流呈指數增長，數據中心空間和效率已成為企業看重的重要因素。所有硬件和布線設計都必須是模塊化和可擴展的，充分利用空間并考慮冷卻和能源消耗問題。

使用點對點布線和直接將設備相互連接的日子已經一去不復返了，這會導致布線混亂并增加每次硬件更新的布線成本。在當今的高密度數據中心，精心設計的結構化布線系統可增加正常運行時間、可擴展性和投資回報，同時減少您的技術足跡和運營費用。

在本文中，將解釋什么是結構化布線系統，并分析在數據中心實施它們可以獲得的好處。

什么是點對點布線系統？

點對點布線系統是通過直接連接或“本壘打”構建的。使用線纜將一個設備（例如交換機、服務器或存儲單元）直接連接到另一個設備。

隨著數據中心的連接數量增加，點對點布線系統變得難以維護。對設備的任何添加或升級通常都會導致鋪設另一根線纜，從而形成通常被稱為“意大利面條式布線”的笨重線纜網。

除了變得混亂之外，點對點布線系統還會帶來潛在的問題。例如氣流減少和線纜壓力，這會對數據吞吐量產生負面影響。減少的氣流會使機器更努力地工作，從而縮短硬件壽命，增加數據中心的功耗。

什么是結構化布線？

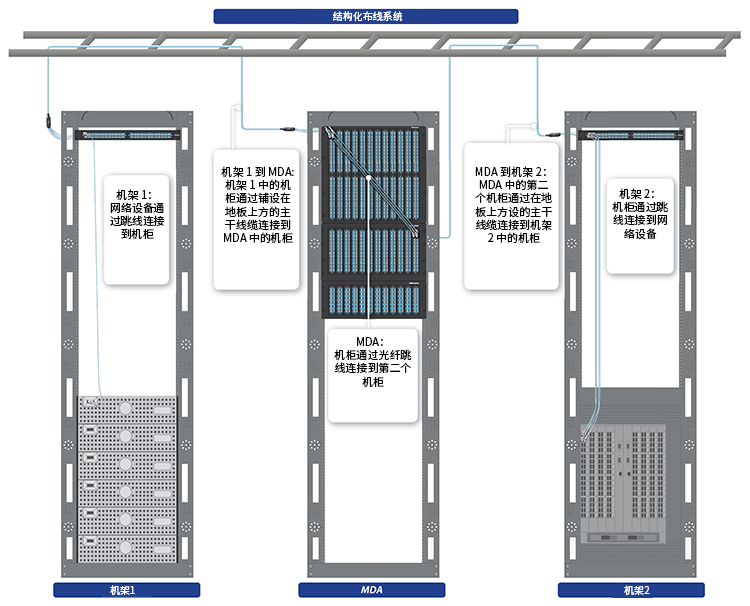

結構化布線系統使用主配線區 (Main Distribution Area, MDA)，所有連接都在其中運行。TIA-942標準將MDA定義為數據中心結構化布線系統的中心分布點。

這是合并到主要交叉連接以及交換機和路由器的區域，使用MDA在被動區域中復制所有活動端口，這意味著有源設備不會受到影響或干擾。

為什么要使用結構化布線系統？

數據中心的性能很重要，光功率預算、布線系統損耗和信道距離彼此直接相關，超出光損耗預算將導致通道錯誤，從而導致停機。

避免這種情況發生的最佳方法是使用可以讓您在不超出光損耗預算的情況下獲得結構化布線系統優勢的產品系列，這將允許無錯誤操作和更長的線纜運行距離。

數據中心的可重復性很重要，大多數數據中心每天都會發生移動、添加和更改 (MAC)。這些MAC通常需要改變物理布線的位置。當兩個光纖連接器在接線板或設備中匹配時，光纖匹配上的壓力可能超過40,000 PSI。

這種在巨大壓力下反復插拔的做法會導致制造不良的電纜在使用幾次后就出現故障，確保您的布線產品在第100個插件上都能像在第1個插件上一樣滿足您的需求。

使用結構化布線系統優勢

• 最大正常運行時間：結構化布線添加新硬件所需的時間要少得多，由于電纜整齊且安裝有序，因此不會造成混亂。不太可能在移動、添加和更改過程中斷開錯誤的線纜。
• 減少占地面積：結構化布線系統允許技術人員使用直徑更小的干線布線，從而減少整體線纜體積并減少氣流阻塞和壓碎線纜的機會。從本質上講，結構化布線系統是經過組織和規劃的。
• 更高的可擴展性：當今的數據中心是復雜多樣的環境，需要結構化布線系統來管理和支持與硬件的連接，并支持網絡的增長，結構化系統由于其模塊化設計而具有可擴展性。由于占地面積已經到位，因此很容易添加額外的接線板來創建新的連接。
• 投資回報：結構化布線系統將持續使用多代硬件，隨著時間的推移，結構化布線系統將降低系統運營成本，包括冷卻和電力。
• 減少安裝和維護時間：布線系統的結構允許進行有效的更改和升級，通過減少移動、添加和更改所需的時間來提高系統可用性。：通過最大限度地減少故障源、錯誤的可能性和線纜被意外拔出的危險來保持業務連續性。
• 延長使用壽命：通過內置的模塊化和可擴展性，延長基礎設施的使用壽命并簡化升級。

這使得它比點對點布線系統更具成本效益。

結構化布線產品舉例

起浪光纖高密度布線產品系列
