技術背景

目前主流的CPO有兩種技術方案和應用場景。

基于VCSEL的多模方案，30m及以下距離，主要面向超算及AI集群的短距光互聯；

基于硅光集成的單模方案，2km及以下距離，主要面向大型數據中心內部光互聯。

單波100G VCSEL芯片產業成熟度比硅光子稍慢，目前N×100G VCSEL array芯片（主要模塊產品800G SR8）價格仍處在高位水平；

一部分?jǐn)?shù)據中心終端客戶希望用硅光向下覆蓋短距VCSEL的應用； 同時VCSEL芯片制造商和交換機廠商也在繼續發力，開發VCSEL的低成本CPO解決方案，以維持vcsel方案在CPO賽道的市場占有率。

本報告收集匯總了OFC2023上基于VCSEL的CPO進展。

在OFC2023上，IBM介紹了基于VCSEL陣列的CPO最新進展，

目前大部分CPO產品都是基于硅光的方案，但是VCSEL在超短距傳輸上有著明顯的成本與功耗優勢。目前從事基于VCSEL CPO研發的機構主要有：

• IBM
• HP
• Fujitsu
• Furukawa

這四家公司。

【玩家1】IBM

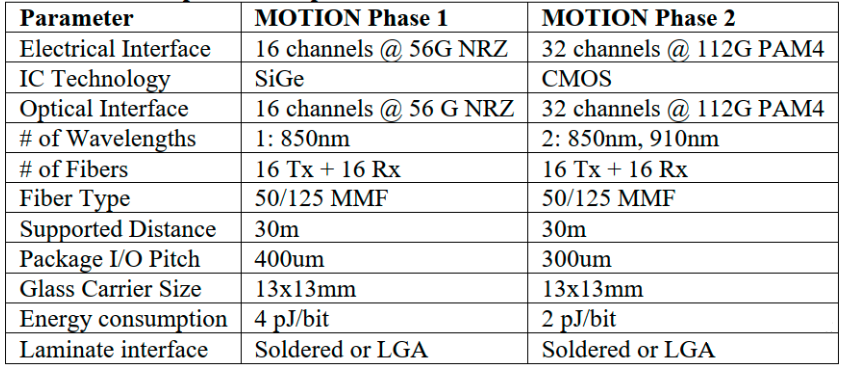

IBM與II-VI合作，一起承接了美國能源部(ARPA-E)的項目，項目的名稱是MOTION (全稱Multi-wavelength Optical Transceiver Integrated ON NODE)。項目分為Phase 1和Phase 2兩個階段，兩個階段的指標如下圖所示，主要區別是通道數、速率和電芯片等。CPO模塊的尺寸保持不變。

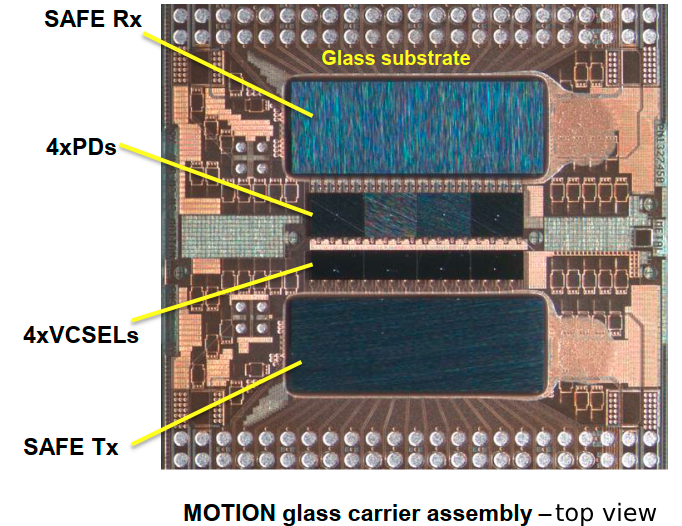

VCSEL的波長為940nm，速率可以達到56Gbaud, 可以支持112Gbps PAM4的信號。PD也是類似的情況，速率可以達到56Gbaud。Phase 1中的電芯片采用55nm BiCMOS工藝，Tx和Rx是單獨的兩顆芯片，16通道。芯片尺寸都是1.64mm*4.64mm。電芯片中沒有retiming功能，因此可以支持低延遲的應用場景。電芯片、VCSEL和PD芯片分別flip-chip到玻璃基板上，如下圖所示

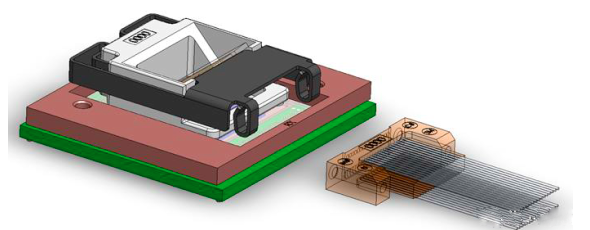

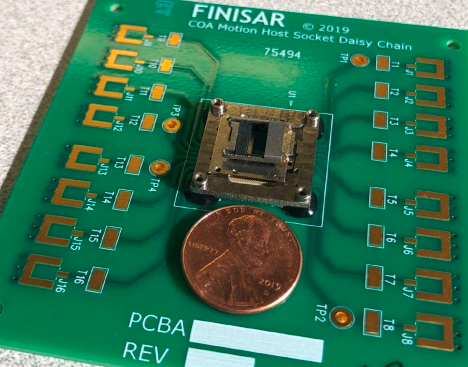

將透鏡等光學元件封裝在一起之后，整體模塊的尺寸為13mm*13mm，和硬幣的尺寸相當，如下圖所示

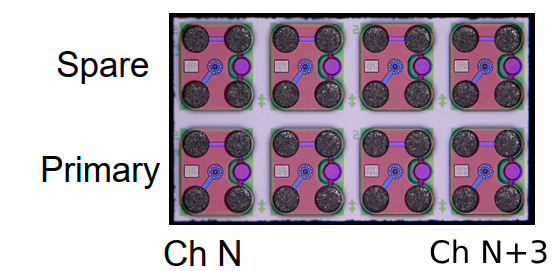

值得一提的是，考慮到CPO距離switch芯片比較近，VCSEL的性能可能會有所影響。IBM在系統上放了冗余的VCSEL, 如下圖所示，整個系統的可靠性提升了1000倍。如果Primary VCSEL發生故障，可以快速切換到Spare通道。

IBM沒有展示太多的full-link結果，只給出了16個通道的VCSEL眼圖。Tx端的能效比為2.7pJ/bit, 包含VCSEL的功耗在內。Rx端沒有給出實測的能效比，理論仿真值為1.5pJ/bit, 整個系統的能效比4.2pJ/bit。整個系統的帶寬為800Gbps（16x50Gbps）。此外系統采用的是單波長VCSEL，Phase 2會引入多波長。

【玩家2】HP

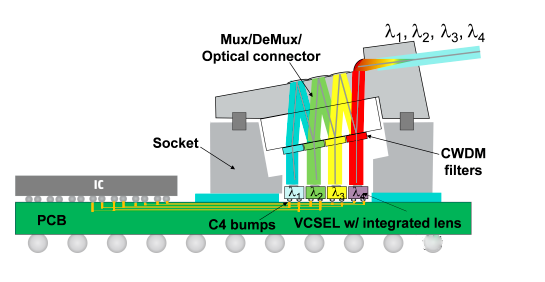

惠普也一直致力于基于VCSEL的CPO研發，找到了2020年4通道CPO的文章。系統的結構如下圖所示，

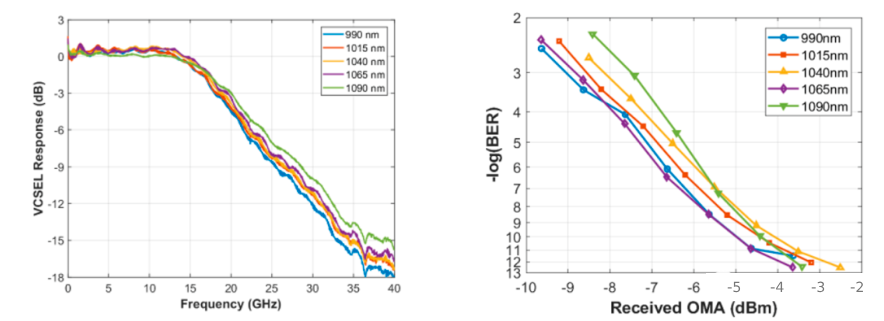

系統中含5個波長的VCSEL激光器，波長分別為990/1015/1040/1065/1090nm。5個波長的3dB帶寬都大于18GHz, 可以支持56Gbps PAM4的信號，如下圖所示。990nm的VCSEL帶寬略低。通過采用預矯正(pre-distorted)的電信號，以及增加驅動電流的大小，VCSEL可以支持112Gbps PAM4的信號。

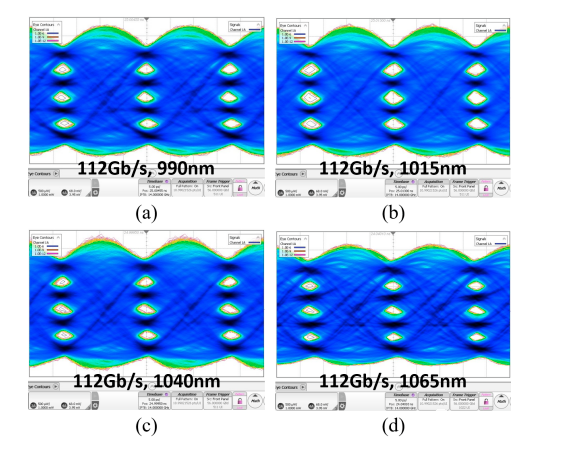

將VCSEL陣列、PD陣列和薄膜濾波片組裝在一起，構成四波長的CPO模塊。由于PD無法和TIA芯片匹配，HP采用了外置的探測器。CPO模塊沒有集成電芯片。CPO Tx端的眼圖如下圖所示，誤碼率小于1e-6。

【玩家3】 Fujitsu

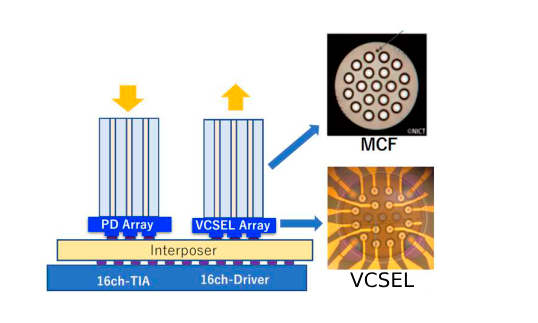

Fujitsu公司的VCSEL CPO方案如下圖所示，系統中使用16通道的VCSEL和PD陣列，為了方便與多芯光纖(MCF)耦合，VCSEL和PD呈圓弧形分布，相鄰?fù)ǖ赖木嚯x為40um。VCSEL為單模1060nm輸出。Driver和TIA芯片放置在Interposer的背面。

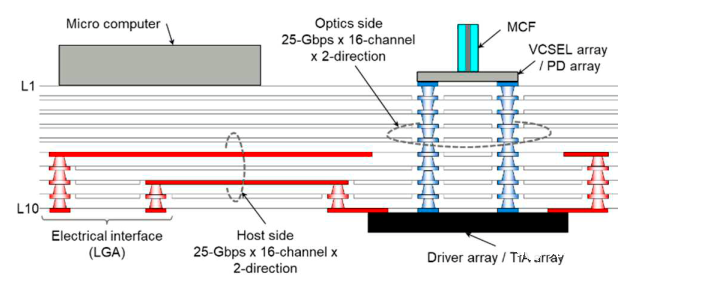

CPO模塊采用LGA的電接口，pitch為300um。為了實現高速電信號的互聯，interposer采用了10層金屬，整個interposer的厚度為340um。其截面如下圖所示，光芯片和電芯片都是采用flip-chip的方式放置在interposer上。

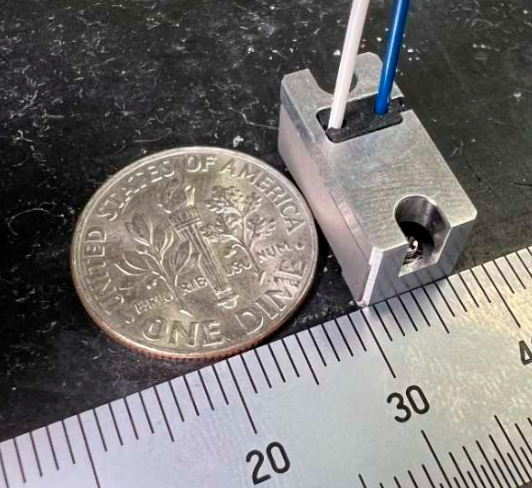

整體的CPO模塊尺寸為7.8*16*8.0mm，也是與硬幣尺寸相當，如下圖所示。CPO模塊的帶寬為400Gbps(25Gbps NRZ*16)。Fujitsu沒有給整個link的實測結果。

【玩家4】 Furukawa

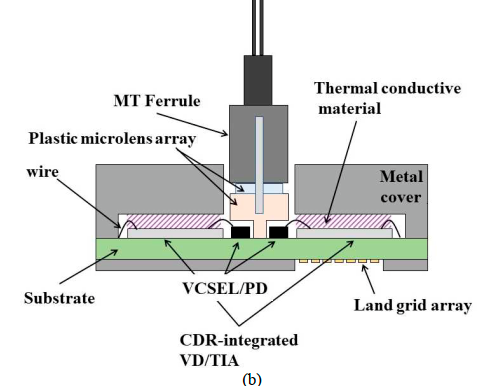

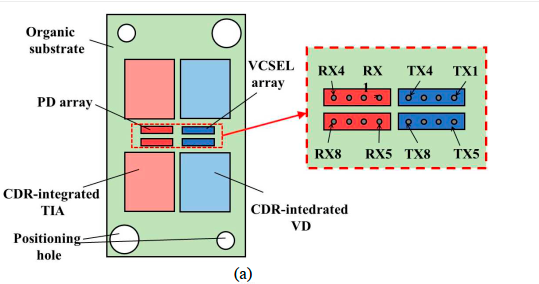

Furukawa公司的VCSEL CPO方案如下圖所示，采用兩組4通道的VCSEL與PD陣列。為了減小電信號互聯的長度，Driver和TIA芯片分別放置在VCSEL和PD的兩側。光芯片和電芯片都是直接貼到substrate上，光芯片和電芯片之間采用wire-bonding的方式互聯。CPO模塊采用LGA的電接口形式，LGA的pitch也是300um。光口采用MT頭，包含24個通道。

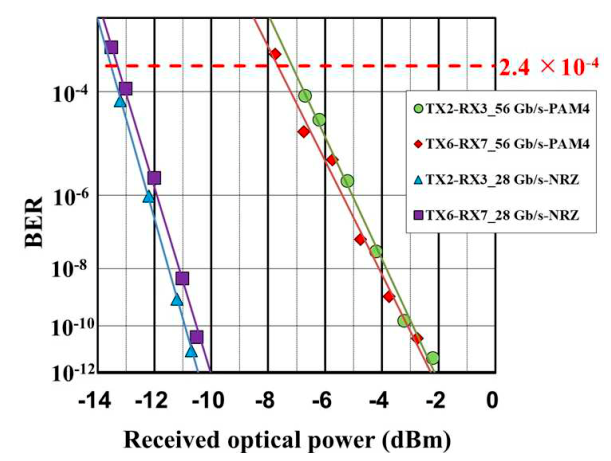

VCSEL的3dB帶寬為17GHz, PD的3dB帶寬為23GHz, 都可以支持56Gbps PAM4的信號。 Furukawa搭建了4.4m長的鏈路，BER的測試結果如下圖所示，對于28Gbps NRZ信號，Rx端光功率大于-10dBm，BER小于1e-12, 對于56Gbps PAM4信號，Rx端光功率需大于-8dBm, BER小于2.4e-4。

CPO模塊的尺寸為15.9*7.7*7.95mm, 總帶寬為448Gbps(56x8), 對應的帶寬密度為7.32Gbps/mm^2 (雙向)。

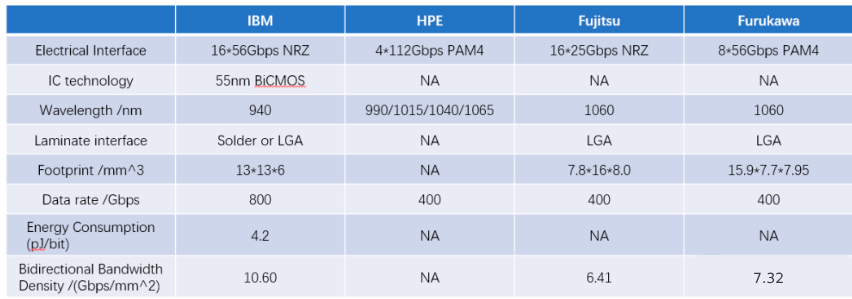

上述四家公司的結果，簡單對比下，如下圖所示：

小結：

相比較而言，IBM的VCSEL CPO各方面的性能占優，其電芯片也是自己專門設計研發的。

而另外三家公司的文章中并沒有透露太多driver/TIA的信息。

四家公司的VCSEL CPO都還處于研發階段，full link的性能表征也不是很完善。VCSEL CPO難點主要在封裝上，四家公司的封裝方案有些共性，光引擎都是采用LGA的方式與PCB板互聯，Driver與TIA都是盡量靠近VCSEL與PD。另外由于系統中含有多通道的VCSEL與PD, 其可靠性與維護受到了挑戰。后續如何進行帶寬的升級，也值得思考。由于VCSEL的傳輸距離比較短，VCSEL CPO可能主要應用在rack內和rack間的信號互聯。
