揭秘800G OSFP VR8模塊技術與多領域應用

9月 15, 2023

引言

隨著網絡技術的不斷發展，數據傳輸速率和傳輸距離的需求也在不斷增加。800G OSFP VR8模塊作為一種新型的高速光模塊，采用OSFP可熱插拔封裝的8通道全雙工收發一體模塊，具有高性能、高可靠性、高擴展性等優點，適用于大規模數據中心和云計算網絡等領域。本文將詳細介紹800G OSFP VR8模塊的技術特點、應用場景和優勢，為相關領域的技術人員和用戶提供參考。

800G OSFP VR8模塊的技術特點

8通道850nm VCSEL和PIN

800G OSFP VR8模塊采用8通道850nm VCSEL發射器和PIN接收器，實現高速光信號的發射和接收。VCSEL是一種垂直腔面發射的激光器，具有低功耗、高效率、低噪聲等優點，適合用于高速光通信系統。PIN是一種光子集成芯片，能夠實現高速光電轉換和信號處理。

8×112G PAM4調制方式

800G OSFP VR8模塊采用8×112G PAM4（4-level Pulse Amplitude Modulation）調制方式，實現高速數據傳輸。PAM4是一種四電平脈沖幅度調制方式，具有更高的頻譜效率和更高的數據傳輸速率。相比傳統的NRZ（Non-Return to Zero）調制方式，PAM4能夠實現更高的數據傳輸速率和更遠的傳輸距離。

接收通道和發射通道內置7nm DSP芯片

800G OSFP VR8模塊的接收通道和發射通道內置7nm DSP（Digital Signal Processing）芯片，實現高速信號處理和數據傳輸。7nm工藝技術使得DSP芯片具有更小的體積、更低的功耗和更高的性能，能夠滿足高速光通信系統的要求。

符合OSFP MSA和800GBASE-VR8以太網傳輸協議

800G OSFP VR8模塊符合OSFP MSA（Multi Source Agreement）和800GBASE-VR8以太網傳輸協議，實現高速、可靠的數據傳輸。OSFP MSA是一種多源協議，規定了OSFP光模塊的機械尺寸、電氣接口、光學性能等技術參數，為不同廠商的設備提供了互操作性。800GBASE-VR8是一種以太網傳輸協議，規定了100Gbps及以上速率的數據傳輸標準和相關技術參數。

符合規范定義的傳輸距離，800G OSFP VR8模塊采用8對并行的多模光纖（MMF）傳輸技術，實現高速數據傳輸。使用OM3 MMF時，傳輸距離最高可達30m；使用OM4 MMF時，傳輸距離最高可達50m。這種傳輸技術能夠滿足短距離數據中心和云計算網絡的需求，具有較高的性價比和可擴展性。

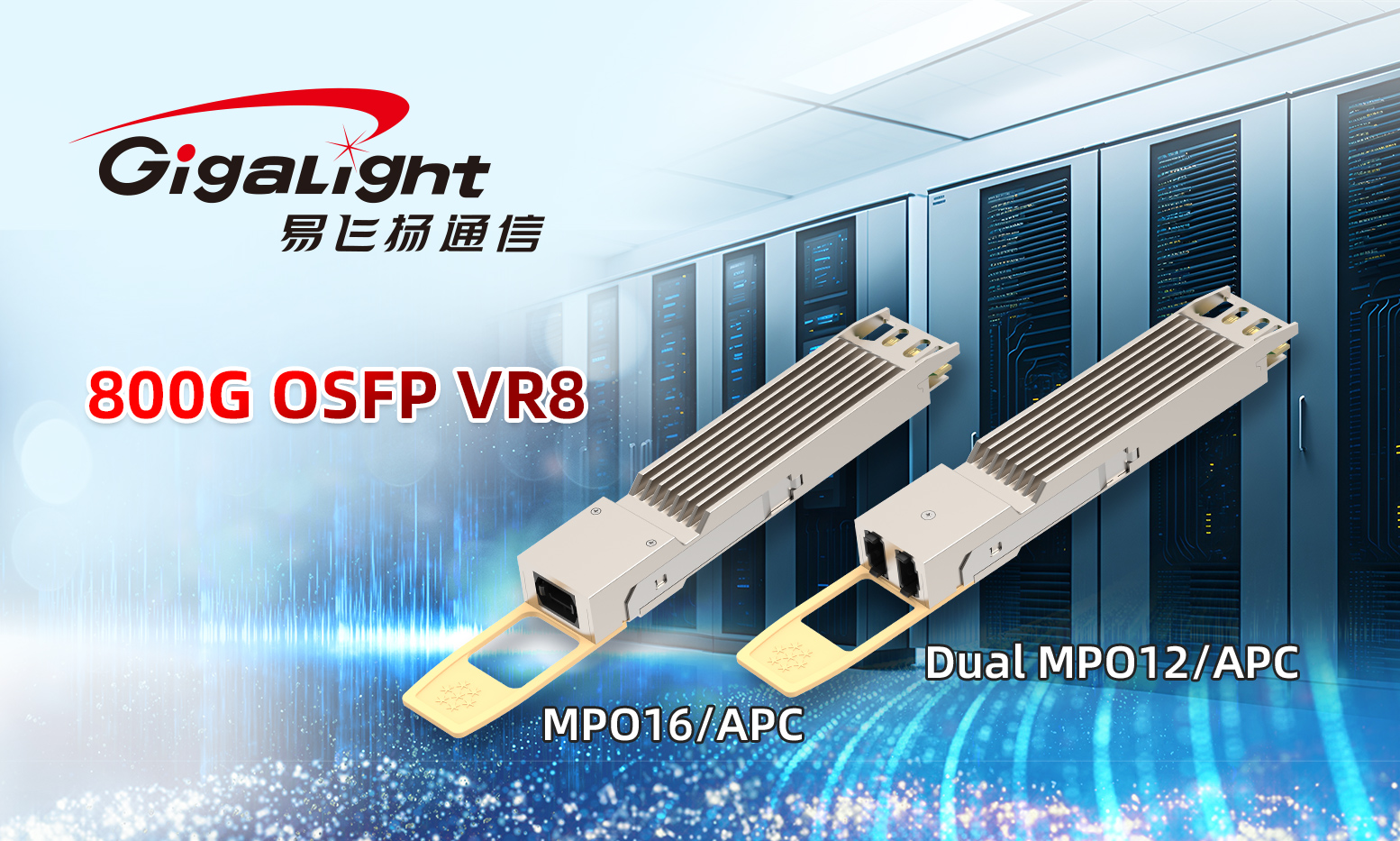

2×MPO12或MPO16光口

800G OSFP VR8模塊采用2×MPO12或MPO16光口，實現高速光信號的輸入和輸出。MPO（Multi-fiber Push-on）是一種多光纖推拉式連接器，能夠實現高密度、高可靠性的光纖連接。MPO12和MPO16分別表示12芯和16芯的光纖連接器，能夠滿足不同規模的數據中心和云計算網絡的需求。

功耗<14W

800G OSFP VR8模塊的功耗小于14W，具有較低的能耗和較高的能效比。這對于大規模部署的數據中心和云計算網絡來說非常重要，能夠降低運營成本并減少碳排放。

支持CMIS 4.0版本協議

800G OSFP VR8模塊支持CMIS（Common Management Interface Specification）4.0版本協議，實現集中管理和監控。CMIS是一種通用的管理接口規范，提供了標準化的管理和監控接口，方便管理員對網絡設備進行集中管理和故障排查。

800G OSFP VR8模塊的應用場景

大規模數據中心
云計算網絡
高端企業級應用

隨著云計算、大數據等新興技術的發展，大規模數據中心、云計算網絡和高端企業級應用的需求也在不斷增加。800G OSFP VR8模塊的高速率、高可靠性、高擴展性和低能耗等特點，使其成為這些應用的首選光模塊。通過使用OSFP光模塊和MPO多光纖連接器，可以實現高速、可靠的數據傳輸和存儲，提高網絡的性能和可靠性

總結

800G OSFP VR8模塊作為一種新型的高速光模塊，具有高性能、高可靠性、高擴展性等優點，適用于大規模數據中心、云計算網絡和高端企業級應用等領域。隨著網絡技術的不斷發展，800G OSFP VR8模塊將會得到更廣泛的應用。
