光通信領域——硅光芯片的主要應用場景

隨著人工智能(AI)和機器學習(ML)應用的快速發展，這種需求需要組件滿足快速交換數據，并盡可能少地消耗電力，同時保持高計算密度。特別是在 XPU（CPU、GPU 和內存）之間的短距離連接方面。

我們所面臨的AI 算力時代具有如下特征：

• 要求網絡速度更快——向800G/1.6T快速推進
• 要求網絡產品更低時延——提高計算效率，提高AI系統的響應速度和訓練速度
• 要求網絡產品更低功耗——減少能耗，發展可持續的AI算力
• 要求系統軟硬件更高的可靠性——減少故障率，提升AI服務的可用性和用戶體驗

在此背景下，傳統的可插拔光模塊在性價比及功耗方面已然“捉襟見肘”，而高集成高速硅光芯片由于在潛在降價空間與功耗方面有明顯優勢，則成為更優越的選項。市場的選擇是最好的證明，硅光模塊已局部商業成功，更高速率的硅光模塊應用也將明顯起量。

與傳統方法相比，硅光子學正在成為一種有前途的技術，硅光子可實現CPU和GPU等計算單元之間的更好通信，內存單元也可以得到改進，以提高AI應用的計算能力和效率。

易飛揚硅光模塊

為響應國內外AI數據中心800G架構的規?；逃煤图夹g(shù)先進性的綜合目標，易飛揚推出基于7nm DSP功耗16W的低功耗800G系列硅光模塊，包括800G DR8\DR8+、800G 2×FR4/2×LR4數據中心光模塊，支持OSFP和QSFP-DD兩種封裝形式，為公司成為硅光領域先鋒奠定了堅實的交付基礎。

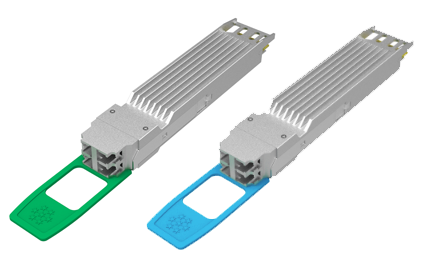

800G OSFP 2×FR4/ 2×LR4

易飛揚的800G OSFP 2×FR4和800G OSFP 2×LR4 光模塊端口采用2× Dual LC接口，發射端均采用單片集成硅光調制芯片方案，使用了4個CWDM4光源，集成硅光芯片內實現光源1分2和CWDM波分和MZ調制， 接收端為2個分立的自由空間光POSA， 采用低功耗直驅7nm DSP芯片方案，該產品具有低功耗和高性能優點。

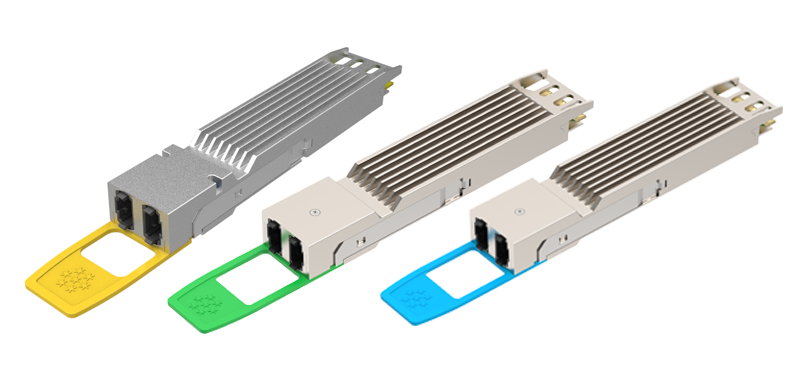

800G DR8/DR8+/DR8++

易飛揚的800G OSFP DR8/DR8+/DR8++光模塊端口采用2×MPO-12/APC接口，發射端均采用單片集成硅光調制芯片方案，使用了2個CWL光源，集成硅光芯片內實現光源1分4和MZ調制， 接收端為2個分立的FA方案， 采用低功耗直驅7nm DSP芯片方案，該產品具有低功耗和高性能優點。

同時，易飛揚也提供QSFP-DD封裝的800G硅光模塊，滿足不同用戶的需求。

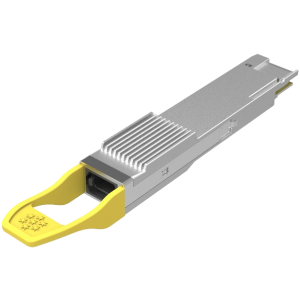

800G QSFP-DD DR8/DR8+/DR8++

• 1310nm CW+MZ+PIN
• 500m/2km/10km
• <14.5W/16W

800G QSFP-DD 2×FR4/ 2×LR4

• CWDM4 CW+MZ+PIN
• 2km/10km
• <16W

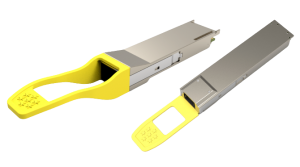

400G DR4

易飛揚早在2023年已經量產400G OSFP-RHS DR4和400G QSFP112 DR4硅光模塊， 最新的低功耗版本800G硅光系列的加入，有力地推動了公司面向下一代光通信業績成長的信心。易飛揚自2018年實質性進入硅光芯片和硅光模塊研發，目前已經完成至少10款硅光模塊量產或樣品階段的任務，得益于全球供應鏈強有力的協作，未來更多具有創新性和差異化的硅光模塊將在易飛揚陸續問世。

在800G AI算力中心，800G硅光模塊可通過單模光纖分支兩個400G光模塊，實現400G網絡的平滑升級。
