作為20世紀最重要的發明之一，激光器在各行各業發揮了日益重要的作用。和自然的普通光源不同，激光是一種相干光，即具有頻率相同、振動方向相同、相位相同（或者說相位相差保持恒定）的特性；而現在的光通信系統，很大程度上就依賴高質量的激光光源。本文主要為大家介紹和光模塊產品相關的激光器種類及其優缺點的對比，并結合具體產品和使用場景給大家加深理解。

一、光模塊激光器

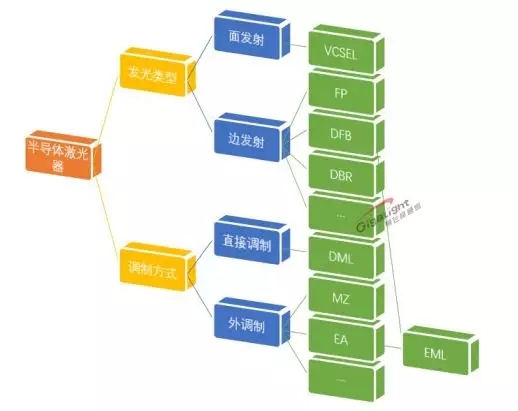

光模塊使用的激光器主要是VCSEL（垂直腔面發射激光器）、FP（Fabry-perot 法布里-珀羅激光器）、DFB（分布式布拉格反饋式激光器）、可調諧激光器等幾種激光器。

1、FP激光器
FP（Fabry-perot）激光器是以FP腔為諧振腔，發出多縱模相干光的半導體發光器件。FP激光器主要用于低速率短距離傳輸，比如傳輸距離一般在20公里以內，速率一般在1.25G以內，F(xiàn)P的分兩種波長，1310nm/1550nm。

2、DFB激光器
DFB激光器是在FP激光器的基礎上采用光柵慮光器件使器件只有一個縱模輸出。DFB( Distributed Feedback Laser)一般也用2種波長1310nm、1550nm，分為制冷和無制冷，主要用于高速中長距離傳輸，傳輸距離一般在40公里以上。

3、VCSEL激光器
VCSEL激光器的優點是體積小、圓形輸出光斑、單縱模輸出、閾值電流小、價格低廉、易集成為大面積陣列等等，目前與多模光纖的耦合效率可達90%, 廣泛應用于光通信、光互連、光存儲等領域。在相同的輸出功率下，它比DFB激光器和FP激光器的效率更高。相比FP激光器和DFB激光器，制造和調整準直VCSEL都比較容易，這樣就能夠生產低成本基于VCSEL的收發器。

二、光模塊VCSEL、FP與DFB激光器的區別以及優點

VCSEL具有完美的光速質量、小的發散角和圓對稱光分布使其與光纖的耦合效率較高，

其與多模光纖的耦合效率可大于90%。其較小的有源體積，使其產生的激光的閾值電流較低。

極短的諧振腔長度，使得縱模間距變大，易于實現縱模激光運轉。具有垂直于襯底表面光出射方向，易于通過高密度集成實現高功率激光輸出。高的傳輸速率和調制頻率，也有利于高速光纖網絡傳輸通信。

VCSEl 在傳感器應用方面也展現出優異的性能，相比于早期3D攝像頭系統使用的LED紅外源，結構更加簡單、提交更小、功耗更低、距離檢測更加精確。

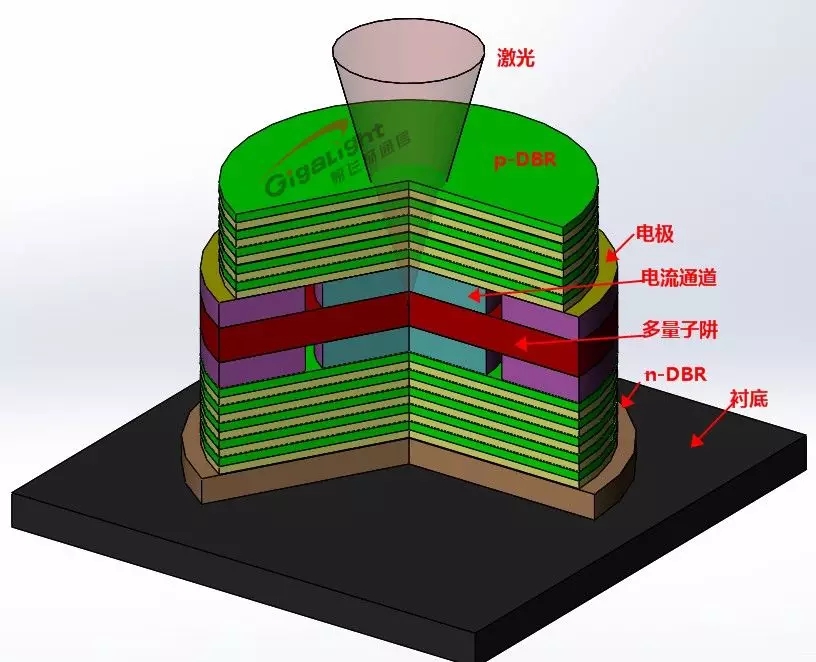

VCSEL激光器是面發射激光器，多橫模單縱模輸出。其結構如圖所示。

我們可以看到VCSEL激光器的光束方向是由下而上的。

FP激光器的性能參數：

1）工作波長：激光器發出光譜的中心波長。

2）光譜寬度：多縱模激光器的均方根譜寬。

3）閾值電流：當器件的工作電流超過閾值電流時激光器發出相干性很好的激光。

4）輸出光功率：激光器輸出端口發出的光功率。

DFB激光器的性能參數：

1）工作波長：激光器發出光譜的中心波長。

2）邊模抑制比：激光器工作主模與最大邊模的功率比。

3）-20dB光譜寬度：由激光器輸出光譜的最高點降低20dB處光譜寬度。

4）閾值電流：當器件的工作電流超過閾值電流時激光器發出相干性很好的激光。

5）輸出光功率：激光器輸出端口發出的光功率.

其中FP激光器和DFB激光器都屬于邊發射激光器，單橫模輸出。

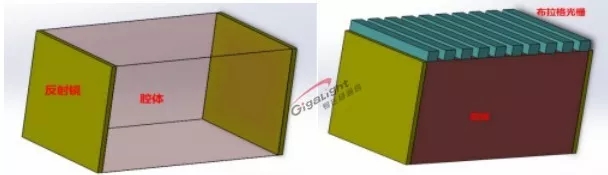

FP結構的激光器通過兩側反射鏡作光反饋，DFB通過光柵作光反饋。

FP無需刻蝕光柵，工藝簡單，但諧振腔只能選擇特定波長，譜寬較寬，屬于多縱模激光器。

DFB激光器需要刻蝕光柵，工藝復雜，諧振腔選擇單一波長，譜寬窄，邊模抑制比高，屬于單縱模激光器。

總結一下：

多模光模塊使用VCSEL激光器，工作波長為850nm；

單模光模塊使用FP或者DFB激光器，工作于1310nm和1550nm的波長，色散小，傳輸距離遠。

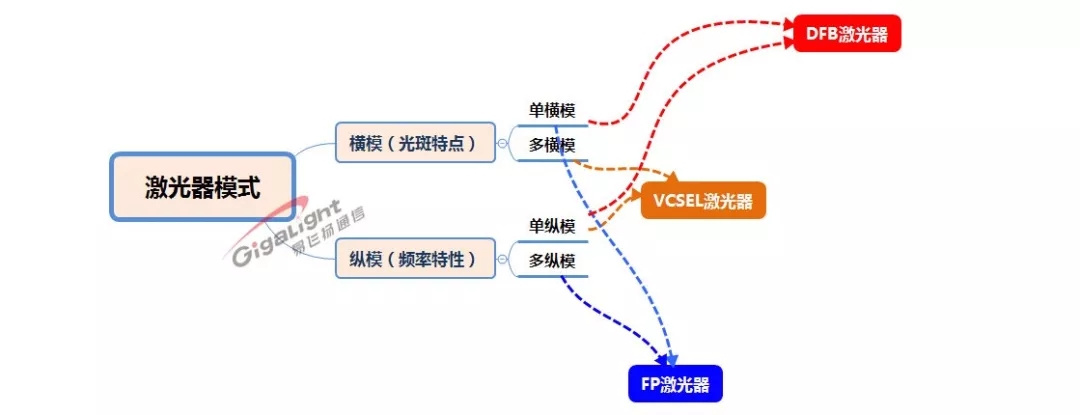

這里的多模是“多橫模”的縮寫——光纖系統的單模多模是指光纖中光的橫向模式；而FP激光器既可以用于單模又可用于多模，此處的“?！笔侵讣す馄鞯目v模，可以通過波長的調節來完成。

三、激光器的調制方式

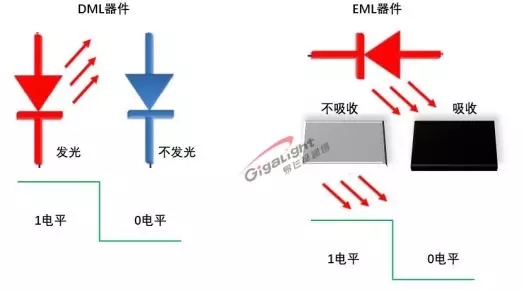

說完了這三種光模塊中的常見激光器以及模式，還有一個很重要的概念就是激光器的調制。光模塊里的調制方式主要分為直接調制（DML）和電吸收調制（EML），主要應用于DFB激光器。

DML的原理是通過調制激光器的注入電流來實現信號調制，由于注入電流的大小會改變激光器有源區的折射率，造成波長漂移（啁啾）從而產生色散，從而限制了傳輸距離；另外DML的寬帶有限，并且調制電流大時激光器容易飽和，難以實現較高的消光比，增加了系統誤碼率。

在改善傳統激光器的封裝形式及高頻性能的情況下，采用倒裝焊新工藝和以可調硅FP濾波器為代表的混合集成技術，DML將有希望實現10km以上單路50G波特率的傳輸。

EML一般帶制冷器，是由利用量子限制Stark效應（QCSE）工作的EAM電吸收調制器和利用內光柵耦合確定波長的DFB激光器集成的小體積、低波長啁啾的高性能光通信通用光源。EML的波長啁啾低，信號傳輸質量高，易實現高傳輸速率，但是價格昂貴、耗電量大。

數據中心光模塊的特點是價格低和功耗低，不過當前非制冷的EML已經問世，部分解決了成本和功耗的問題。EML可以延伸至高速率的2km應用領域，比如易飛揚即將推出的200G QSFP56 FR4 PAM4 2km光模塊。

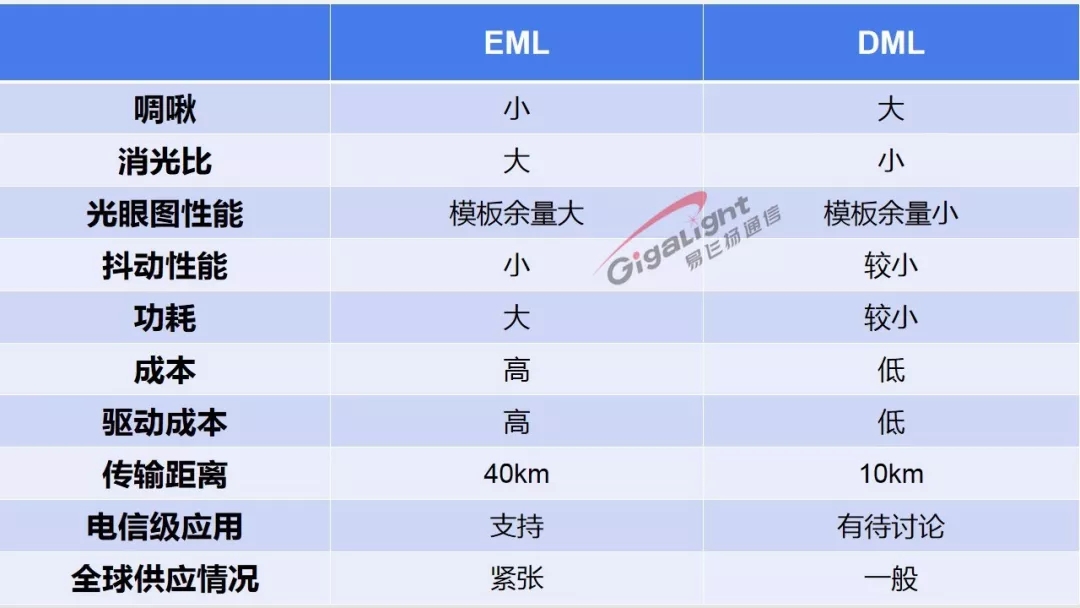

簡單總結一下就是：在高速率的10G、25G以上的鏈路中，DML應用在2km到10km左右的距離場景；而10km到40km的場景大都使用EML。

DML適用于數據中心場景，

EML適用于電信級長距離場景。

四、光模塊激光器不同應用

VCSEL激光器應用

（1）消費電子3D成像：VCSEL是消費電子視覺成像、三維感應的基礎元器件，預計2020年，僅智能手機為VCSEL市場貢獻超過20億美元的收入。

（2）物聯網：VCSEL是物聯網的重要傳感器件，預計2025年，全球?qū)⒂袛?shù)十億設備接入物聯網，全球物聯網市場有望超過30萬億美元。

（3）數據中心/云計算：VCSEL用于數據中心，預計2020年，全球VCSEL數據通訊的市場規模將達到100億美元。

（4）自動駕駛：VCSEL應用于自動駕駛中的車身通訊、傳感器等，預計到2030年，激光雷達的使用數量將超過3億枚。

DFB激光器應用
通訊是DFB的主要應用，如1310nm，1550nm DFB激光器的應用，主要介紹非通訊波段DFB激光器的應用。

FB激光器應用

FP激光器是以FP腔為諧振腔，發出多縱模相干光的半導體發光器件。這類器件的特點；輸出光功率大、發散角較小、光譜較窄、調制速率高，適合于較長距離通信。

五、總結

光模塊根據不同場景的選擇和使用是完全不同的，其中最主要的就是根據傳輸距離選擇激光器類型和調制方式，希望這篇圖文能讓大家對光模塊選型背后的原因做一個較為深層和全面的了解。易飛揚（Gigalight）擁有業界少見的全面光模塊產線，種類豐富多樣，完全有能力按客戶的不同需求定制產品，若想了解更多相關的信息，可訪問我們官網www.gigalight.com或者詢問我們的銷售人員。
