一、CDR組成及工作原理（基于NRZ信號）

隨著光通訊的發展，信號的傳輸速率也越老越高，為了保證信號傳輸?shù)馁|(zhì)量，傳輸之后盡量減小失真，引入了CDR的技術，將信號在接收端再生出來。CDR： 時鐘數據恢復（Clock Data Recovery）。時鐘數據恢復主要完成兩個工作，一個是時鐘恢復，一個是數據重定時，也就是數據的恢復。時鐘恢復主要是從接收到的 NRZ碼中將嵌入在數據中的時鐘信息提取出來。通常 CDR 是一個有振蕩器的反饋環路，通過環路調節振蕩時鐘的相位來跟蹤輸入數據中的嵌入時鐘。為了找到時鐘信息，一般采取的辦法是邊沿檢測技術。為了確定最終的采樣時鐘相位，CDR 中還必須有相位誤差檢測電路。

數據經過CDR恢復的時鐘再生以后，變成理想信號。這個時鐘是怎么恢復出來的，這個也就是CDR的核心部分，即鎖相環PLL。

鎖相環 ：由鑒相器（PD）、低通濾波器和壓控振蕩器（VCO）組成。

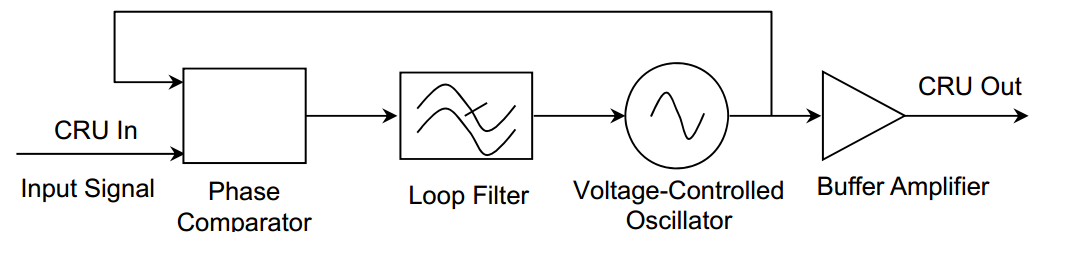

圖1：鎖相環

鑒相器PD（phase detector / phase comparator）有兩個輸入，分別是數據輸入信號和壓控振蕩器VCO的輸出時鐘信號，在二者相位差（或頻率差）不是很大的情況下，鑒相器PD的輸出與輸入數據和內部時鐘之間的相位差成正比的電壓。鑒相器PD的輸出為模擬信號，其通過低通濾波器的積分，以電壓的形式進入壓控振蕩器VCO，壓控振蕩器VCO的輸出頻率是隨其輸入電壓的改變而改變。

由于其反饋特性，鎖相環將誤差電壓驅動為零，將恢復的時鐘對準輸入數據眼的中心進行重定時。以電壓的形式控制VCO的輸出頻率，這個過程就是一個電壓反饋回路：

1）當時鐘頻率低于輸入信號頻率時，電壓越來越大（PWM占空比增大，高電平占比增多），VCO輸出頻率提高，時鐘加快；

2）當時鐘頻率高于輸入信號時候，電壓越來越小（PWM占空比減小，低電平占比增多），VCO輸出頻率減小，時鐘減慢；

通過以上兩個過程，實現動態平衡，最終VCO輸出的頻率鎖定（等于）輸入信號的頻率。

PLL實際上是一負反饋系統，只要輸入信號在正常范圍內，輸出信號在"一定時間"內都能跟上。輸入信號發生變化后，輸出信號跟蹤輸入信號的過程稱之為捕獲。輸出信號跟蹤完畢時稱之為鎖定（Lock）；輸入信號變化過快導致輸出信號無法跟蹤時稱為失鎖（Loss of lock）。

利用本地產生的時鐘對數據采樣，判斷數據bit的邊沿，用過PLL（鎖相環）將時鐘邊沿與其對其，從而實現與數據同頻同相色時鐘恢復；然后利用時鐘對輸入數據進行采樣，使其實現最高的輸入信噪比，把采樣結果作為已恢復數據輸出。

二、PAM4的CDR

PAM4 CDR相對于NRZ信號的CDR而言，其基本原理差不多，都是依據PLL實現時鐘鎖定，但其設計難度增大很多，體現在： 首先，高速多幅度信號的量化，PAM4 信號與 NRZ 信號相比，對信噪比和電路的線性度要求很高，在對 PAM4 信號進行量化時，需要 3個閾值，由于每級信號間的幅度降低為NRZ 信號的三分之一，那么對于閾值的偏差容限也降低了很多，如何準確地選擇合適的閾值是一個難點。此外，由于PAM4 信號具有確定性抖動，對于高速信號而言，采樣時鐘的窗口變小，對時鐘抖動的要求提高，增加了時鐘鏈路的設計難度。其次，PAM4 信號中多種幅度轉換類型下的時鐘和數據對齊。PAM4 信號跳變發生在LEVEL0、LEVEL1、LEVEL2、LEVEL3之間的12種電平轉換模式，遠多于 NRZ 信號的2 種（一個上升沿和一個下降沿），在進行時鐘數據邊沿對齊時，其復雜度會增大很多。

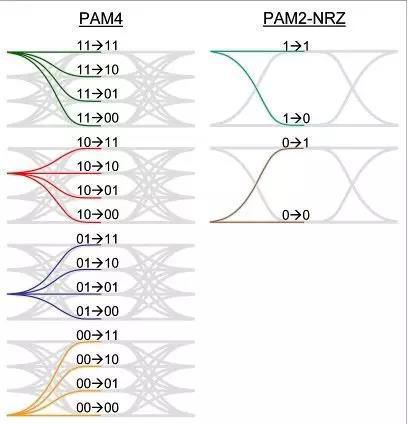

圖2：PAM4和NRZ眼圖

PMA4 CDR的時鐘提取和數據恢復，下圖為PAM4 CDR結構。

圖3：PAM4 CDR結構

1、PAM4的時鐘提取

1）串并轉換，將25 GBaud的PAM4信號轉成4路并行的6.25 GBaud PAM4信號，并行化的好處是降低每路的波特率（速率），讓PLL更容易捕捉頻率和相位，也會獲得更好的抖動性能。

2）PD的核心部分是其前端電路 （PD-FE），它由并行的3 條數據通路和1條邊沿通路構成，而每條通路均包含了1個判決器。PD-FE中除3位判決器之外通過一種新型的積分器，用來實現前述相鄰數據的積分，并據此給出調節時鐘相位的超前（DN） /滯后（UP）信號，進而控制鎖相環路中的CP對環路濾波器（LPF）充放電流，閉環調節時鐘相位。

2、PAM4的數據恢復

1） NRZ的數據恢復比較簡單，只有一個判決門限，判決門限之下，恢復的數據就是0，判決門限之上，恢復的數據就是1。而PAM4需要有3個判決門限電平，分別是Thres+，0，Thres-。經過判決后，就知道信號是+3電平，+1電平，-1電平還是-3電平，再經過PAM4譯碼器，形成2路NRZ的MSB和LSB。

2） 2路MSB和LSB分別進行串行處理，得到兩路25Gb/s NRZ的MSB和LSB。

3） ?MSB和LSB再經過一個Combiner合成一路25GBuad PAM4信號，從而完成了數據恢復。

三、CDR的應用

采用時鐘與數據恢復（CDR）電路從高損耗的信號里恢復出高質量的數據，再通過驅動電路將數據加載到光波上。在電-光轉換接口，高速串行電信號經過高損耗電路板導致信號質量嚴重下降，通過 PAM4 CDR 對信號進行恢復，得到低抖動的時鐘和數據。在光-電轉換接口，由于電光調制器的插入損耗及光纖傳輸損耗等，光電探測器接收到的有損信號同樣需要 CDR 進行數據恢復。在使用CDR時，需要注意以下幾點：

1）CDR的工作都是有一定的頻率范圍的，CDR在此頻率范圍是處于正常工作的狀態，但是因為這個頻率是由內部晶振的部分倍頻而來，所以在CDR?工作的頻率的整數分頻倍，如果設置CDR auto bypass?，CDR?也是會處于鎖定的工作狀態。

2） CDR的恢復能力是比較強的，在CDR之前的眼圖完全沒有辨識度的情況下，CDR也是能夠恢復的，所以就存在著一種情況，噪聲比較大的時候，CDR也有可能從噪聲中恢復出時鐘進行鎖定。

3） CDR的另一個重要的指標就是鎖相環的帶寬，帶寬寬，信號越容易鎖定，輸入抖動容限大，但是輸出抖動也會大；帶寬窄，輸出抖動小，但是信號輸入抖動容限小，容易失鎖。
