傳統FTTH（Fiber To The Home，即光纖到戶）組網方案采用的是單個光貓和路由器，網線只是到弱電箱或客廳，Wi-Fi覆蓋區域有限，信號穿墻后，信號和網速都衰減嚴重，無法實現全家的Wi-Fi高速網絡覆蓋。
FTTR（Fiber To The Room，即“光纖到房”）全屋智能千兆光纖方案采用萬兆主光貓1拖N從光貓的模式，無論在樓道還是房間內，全部采用光纖連接。傳輸能力強、傳輸速率更高、比網線壽命更長，能夠支持萬兆上聯，實現真正的全屋Wi-Fi6。讓家庭中的每個人在家中每個地點都能享受到千兆寬度帶來的最佳上網體驗，滿足家庭虛擬VR、8K超高清電視、高清在線教育、電競游戲及未來全屋智能等高品質業務要求。那么，F(xiàn)TTR場景下的光路器件是如何規劃的呢？

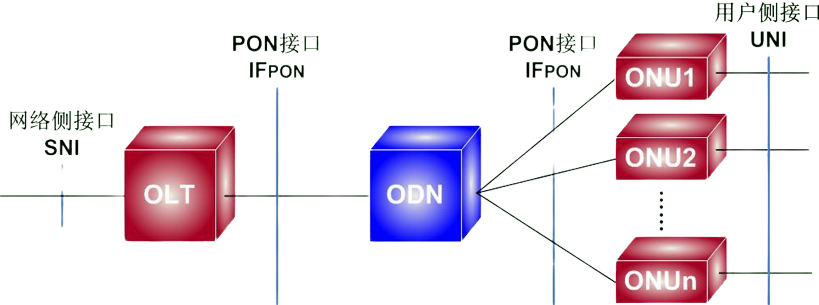

根據FTTR主、從光貓間光纖連接方式的不同，F(xiàn)TTR技術組網方案有點到多點（P2MP）和點到點（P2P）兩種方案，主要為P2MP方案。P2MP方案基于PON技術，PON技術原理如圖1：
圖1：PON架構
雖然FTTR和FTTH采用的PON核心技術一樣，但是由于應用場景的區別，如FTTR主網關的從網關距離不遠，且一般不超過16個等需求特點，在實際部署和規劃中，以下幾個光路方面需要規劃考慮：
- 光模塊選擇
主光貓相當于1臺迷你的OLT，由于家庭內部傳輸距離短，而且從網關數量一般也不超過16個，所以配置的光模塊可以選擇較低功率的GPON Class B+光模塊以節約成本。

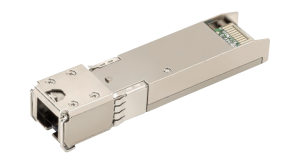

圖2：易飛揚SFP GPON OLT Class B+光收發模塊
易飛揚的SFP GPON OLT Class B+ 20km光收發模塊是采用SFP封裝的GPON OLT，符合ITU-T G.984.2標準。該模塊支持1490nm DML的2.488Gbps連續模式發射和1310nm APD/TIA的1.244Gbps突發模式接收。該模塊提供高效功能和特性集成，可通過兩線串行接口訪問。光信號通過標準SC連接器多路復用到單模光纖。
- 分路器選擇
家庭場景房型較復雜，建議根據下表的情況來采取單級或多級分光方案。
| 類型 | 產品描述 | 應用場景 |
|---|---|---|
| 1:5不等比分光器 | Port1~4：30% Port0：70% | 用于小于等于1:4場景以及級聯組網場景 |
| 1:9不等比分光器 | Port0：70% Por:1~8：30% | 大平層場景 |
| 1:4等比分光器 | 等比 1:4 | 平層，中大戶型，5個熱點以?xún)?nèi) |
當前，F(xiàn)TTR技術方案的設備層面成熟度逐漸完善，為保障網絡性能達到業務的要求，在實際部署中布線規范、光路預算規劃等工程方面更需要引起重視。
