在使用光模塊的過程中或多或少都會遇到各種各樣的問題，例如安裝光模塊之后出現光口燈不亮、光口燈是紅色、告警、光模塊失效等情況，那么如何解決光模塊使用過程中出現的疑難雜癥呢？閱讀本文，你將會獲得答案。

安裝光模塊之后光口燈不亮問題和解決方案

Q1：使用光模塊和光纖跳線來對思科交換機與華為交換機進行連接，光口燈不亮。

A：光口通常能夠光電復用，它的默認狀態是關閉。出現這個問題可以先檢查光口的狀態是否是開啟，然后查看兩端設備的光模塊參數如波長、速率和傳輸距離是否匹配，再檢查是否配置網關以及VLAN是否一致。

Q2：華三光模塊一端是光纖跳線，一端是華三S5120-28P-LI交換機，光口燈不亮。

A：華三S5120-28P-LI交換機的光口不是光電復用類型，首先需要確認光纖跳線和光模塊的類型是否正確，其次要確認光纖跳線是否接反。若問題沒有得到解決，可以使用display interface transceiver verbose命令來查看光模塊的參數，并根據顯示來調整連接。

Q3：兩個光模塊互連之后光口燈不亮

A：可能的原因是波長不匹配、光纖跳線接反、不同品牌或者不同型號的光模塊不兼容。此時可以更換光模塊、調整光纖跳線的連接方向以及強行配置光模塊。

Q4：兩個華為光模塊相連，其中一個光模塊的指示燈亮，而另一個光模塊的指示燈不亮

A：如果光模塊接收口對應的光纖跳線正常，而問題在于發送口的光纖跳線，那么結果是本地光模塊的指示燈亮，而對端的光模塊指示燈不亮。解決辦法是將兩端的光纖跳線調換位置，如果對端的光模塊指示燈亮而本地的光模塊指示燈不亮，這說明其中一根光纖跳線存在問題。如果本地光模塊可以收到對端光模塊的光信號而對端光模塊收不到本地光模塊的光信號，可以肯定是本地的光模塊或跳線有問題。

Q5：使用光模塊和兩對多模光纖跳線來對華為交換機和華三交換機進行連接，光模塊不亮

A：在設備工作正常的前提下，首先需要排除光纖線路本身問題，然后查看光口狀態是否開啟、光纖跳線是否接反、光口工作模式是否一致，也可以直接調整光口的工作模式。

Q6：本端和對端都使用的是10G SFP+單模光模塊，本端默認非自協商，對端不清楚，但是兩邊指示燈都不亮。

A：先測試光纖兩端收發光的光衰是否在正常范圍，如果光衰正常再檢查光模塊以及自協商。另外，如果兩個10G SFP+光模塊的品牌不一樣，這時候就需要強行配置speed 1000、duplex full。

安裝光模塊之后指示燈紅色問題和解決方案

Q：光模塊安裝之后10GE口指示燈時紅色，系統無告警。

A：主要原因應該是光模塊不兼容?？梢源蜷_運行數據，查看光模塊的廠商信息，如果不兼容，可以直接更換光模塊。

安裝光模塊之后出現告警問題和解決方案

Q1：告警信息顯示需要更換光模塊

A：可以查看光模塊的工作參數、接口信息和收發包是否正常，再檢查光纖跳線，也可以嘗試更換光纖跳線和光模塊，光模塊更換之后需要觀察告警燈的狀態。

Q2：ISM監控到光模塊故障告警，光模塊對應的端口亮紅燈

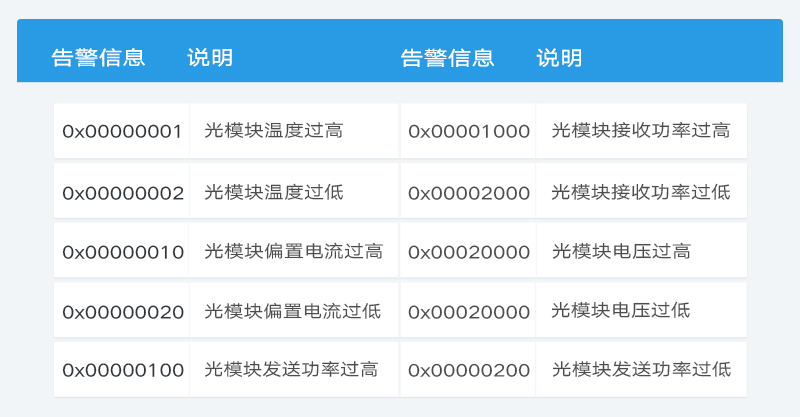

A：首先查看日志信息IP_MAIN/event/event.txt文件，存在光模塊故障告警，再查看IP_MAIN/Mseesages/Message_xxx.log時間點對應的日志信息。另外，光模塊出現故障的告警信息和信息說明如下表所示，需要注意的是若告警信息顯示是0x00000110，則告警原因是0x00000100和0x00000010。

Q3：以太網光模塊配置錯誤導致交換機上報LINK_DOWN告警，端口無法UP

A：可以通過測試幀進行測試業務配置，再查看交換機和傳輸對接端口工作模式設置是否一致。若更換交換機端口故障依然存在，可以將業務調整到另一塊，然后拔下光模塊查看型號和速率，若光模塊和交換機的波長和速率不匹配，可以嘗試更換光模塊再進行測試，此時交換機的端口應該是LINK_UP狀態。

Q4：交換機如何關閉非華為定制光模塊的告警？

解決方案：可以使用命令transceiver phony-alarm-disable關閉非華為定制光模塊告警功能。

Q5：華為OceanStor 9000出現光模塊收發功率異常告警

A：這種現象的原因一般來說都是因?yàn)楣饽K沒有插緊?，此時可以嘗試重新插拔光模塊，再觀察網口指示燈的狀態。若問題依然存在，可以使用Transfer Distance(m)命令來查看光纖的長度有沒有超過指定的長度，再看看對端的光模塊的光纖類型。

光模塊失效問題和解決方案

Q：光模塊失效導致整個MSAN業務和所有寬帶和語音業務中斷。

A：光模塊失效表現為收光功能正常，但是不發光或者發光功率不夠，當對端正常發光時，光口顯示online，而對端交換機光口顯示為down，因此導致整框業務中斷?？梢栽趯Χ私粨Q機上關閉失效光模塊對接的光口，這時IPMB上的光模塊收不到光，而背板關口打開并且能夠收到光，系統就會倒換到背板上去。注意事項：背板光口一定要打開；在交換機上查光口狀態，及時發現交換機光口狀態為down而對端IPMB光口為online的情況，此時應該是IPMB光口失效，及時更換即可。

Q：光模塊對接出現異常

原因：出現這種現象的原因有光模塊和光纖跳線不匹配、端口被shutdown、發送光功率過低或者過高、接收光功率過低或者過高、兩端對接的光模塊不匹配。

A：執行命令display interface transceiver查看“Alarm information”下光模塊是否有告警信息；執行命令display interface transceiver verbose查看光模塊的診斷信息，此時可以看到當前發送和接收的光功率值，以及默認的最高和最低功率值。若顯示結果如下，可以這樣解決：

若接收功率低（RxPower Low）：可能出現端口不UP或者UP后報文收發有丟棄，此時需要先排查傳輸距離是否超出了正常范圍，再排查光模塊、光纖跳線是否有損壞。

若接收功率高（RxPower High）：可能原因是光模塊為長距離光模塊，而實際傳輸距離太短導致信號未衰減，可以在光模塊上增加光衰。

若發送功率低（TxPower Low）：說明光模塊發送信號不好，導致端口不UP或者UP后報文收發有丟棄，可以和對應的供應商售后聯系。

若發送功率高（TxPower High）：可能原因是本端光模塊故障，導致對端光模塊因接收功率持續過高而燒壞，必須要更換光模塊。

注意事項：在端口插入光模塊并對接成功后，要對發送或接收光功率方面的告警信息進行排查，避免因功率過低或者過高造成流量或者光模塊不正常。

光模塊對接不通問題和解決方案

Q：光模塊的發射端和接收端出現異常

原因：這種現象出現的原因有兩個：光模塊的光口受到污染和損傷，導致光鏈路損耗加大，以至于光纖鏈路不通；光模塊受到ESD損傷，即“靜電放電”，而靜電會改變線路間的阻抗。

A：檢查光纖跳線是否與光模塊相符：多模光纖跳線外護套上印有62.5/125u或50/125u字樣，而單模光纖跳線外護套上印有G652D或9/125u等；自環檢查：可以用跳線把光模塊的發射口和接收口對接起來，如果交換機工作狀態燈亮表示工作正常；端口配置：開啟光口，對于不同品牌的交換機之間的通訊，還需要把端口速率和工作模式配置成1000Mpbs和全雙工模式；確認兼容：通常需要寫入廠商信息，也就是我們常說的兼容性，如通訊仍不能正常，請與客服聯系您的光模塊是否與您的設備兼容；光模塊故障排除：檢查光纖跳線是否與光模塊相符。用戶可以通過display transceiver和display transceiver diagnosis interface命令查看光模塊的告警、診斷、制造信息。

結論

光模塊在使用過程中出現的問題除了和操作者自身的經驗有關之外，同時和光模塊以及光模塊配套使用的交換機、光纖跳線的質量、性能息息相關。若使用可靠性強、性能穩定的光模塊及其相關產品，則會大大減少光模塊在使用過程中故障發生的概率。
