一、SDI SFP光模塊是什么？

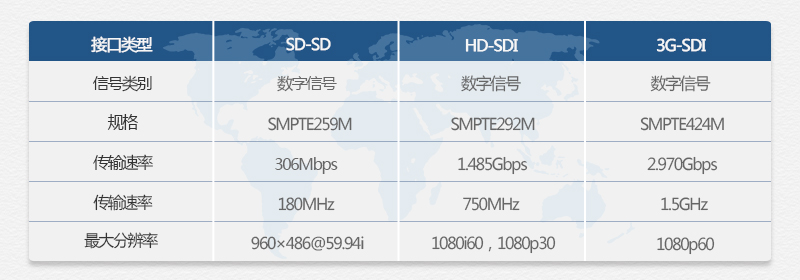

SDI SFP光模塊及其相關產品最早是為廣電行業設計，應用于電視臺演播廳、動物拍攝、電影拍攝、大型體育賽事直播現場，后來延伸至1080 PHD監控領域。SDI SFP光模塊通常使用在HD-SDI光端機的SDI接口上，每種不同的SDI接口的傳輸速率和頻率都不相同，以下是SD-SDI、HD-SDI和3G-SDI接口的區別對比：
二、SDI SFP光模塊和SFP光模塊有什么區別？
與SFP光模塊類似，SDI SFP光模塊是一種體積小且支持熱插拔的光模塊，也是用來發射和接收光信號。SDI SFP光模塊和SFP光模塊的主要區別在于它們的應用環境不同，例如SFP光模塊以用于數據通信應用，而SDI SFP光模塊用于提供視頻傳輸，換句話說，SDI SFP光模塊用在交換機上，3G-SDI SFP光模塊用在HD-SDI光端機上。眾所周知，視頻傳輸與數據通信不同，它們的根本區別在于視頻以單向方式傳輸，這意味著視頻鏈路可能只是傳輸光信號或者電信號，因此，SDI SFP光模塊可以具有兩個光發射器、兩個光接收器或光發射器和光接收器一體。
三、SDI SFP光模塊有哪幾種類型？
SDI SFP光模塊可以根據不同的因素分為不同的類別。例如，根據工作波長的不同，可以將它們分為1310nm、1490nm、1550nm這三種類型。根據收發類型的不同，可以將SDI SFP光模塊分為單接收、雙接收、單發射、雙發射和收發一體這五種類型。根據傳輸速率的不同，可以將它們分為3G-SDI、6G-SDI和12G-SDI SFP光模塊這三種類型。
3G-SDI SFP光模塊的傳輸速率是3Gbps，常用于高端監控和無人系統等安全應用，它支持符合SMPTE-424M、3Gbps HD-SDI、SMPTE-292M、HD-SDI和SMPTE-259M SDI等標準的串行數字視頻信號及DVB-ASI（EN50083-9）數字視頻信號的傳輸。3G-SDI SFP光模塊與多模光纖一起使用時的工作波長和傳輸距離分別為850 nm和300m，與單模光纖一起使用時的工作波長和傳輸距離分別是1310/1550nm和10/80km。
6G-SDI SFP光模塊的數據速率是3G-SDI光模塊的兩倍，這意味著它具有更高的傳輸速率，因此，6G-SDI SFP光模塊不僅被設計用于SMPTE 259M、SMPTE 344M、SMPTE 292M和SMPTE 424M串行數字視頻信號，而且還可以用于SMPTE 2081的數字接口。此外，6G-SDI SFP光模塊也常用于攝像機、視頻、安全監控應用和4K/HDTV/SDTV服務接口。
傳輸速率高達12Gbps的12G-SDI SFP光模塊可以用于SMPTE 259M、SMPTE 344M、SMPTE 292M、SMPTE 424M、ST2081和ST-2082串行數字視頻信號。此外，12G-SDI SFP光模塊主要用于SMPTE ST-297-2006、ST2081和ST-2082兼容的光接口和UHDTV/HDTV/SDTV服務接口。
四、SDI光模塊的現狀
目前市面上的SDI光端機產品眾多，不過絕大部分產品不能通過SDI病態碼測試，傳輸規則碼率信號的時候勉強可用，但是傳輸不規則碼率信號的時候問題重重，例如在1.5G速率下出現問題的概率較低，在3G速率下出現問題的概率較高，主要表現為HD視頻傳輸過程中出現閃屏、黑屏、藍屏，或者不能保證畫面連續流暢播放。
導致這些問題的主要原因有：一、采用不成熟的HD SDI光端機方案或者設計本身存在缺陷；二、市面上大部分SDI光端機采用的是普通SFP光模塊，即用1.25G速率和2.5G速率的普通SFP光模塊來代替SDI光端機專用SDI SFP光模塊，這樣就會導致誤碼情況的出現。眾所周知，HD SDI光端機的應用領域畫面質量的要求較高，所以HD SDI光端機應該使用專門的3G-SDI光模塊，才能保證HD圖像在傳輸過程中的畫面流暢。
五、3G-SDI SFP光模塊的解決方案
3G-SDI是HD-SDI的升級版本,下面詳細介紹HD-SDI光端機的幾種3G-SDI SFP光模塊解決方案：

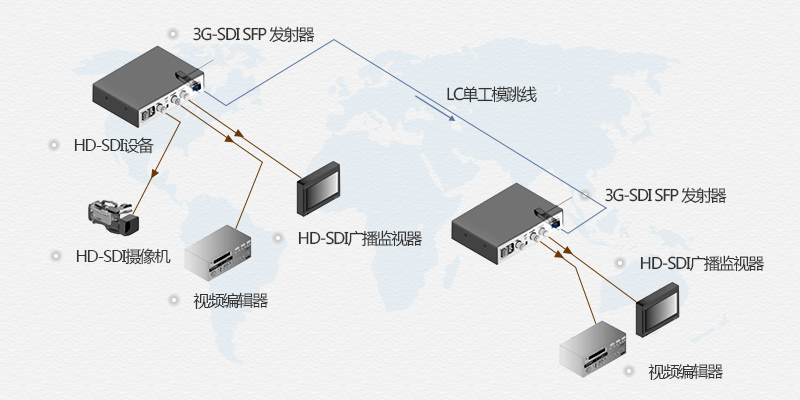

解決方案一：如下圖所示，將3G-SDI SFP發射器、3G-SDI SFP接收器與單工單模跳線一起使用，其中3G-SDI SFP發射器用來發射光信號，3G-SDI SFP接收器用來接收光信號，這種解決方案是3G-SDI SFP光模塊在HD視頻傳輸中的基本應用。

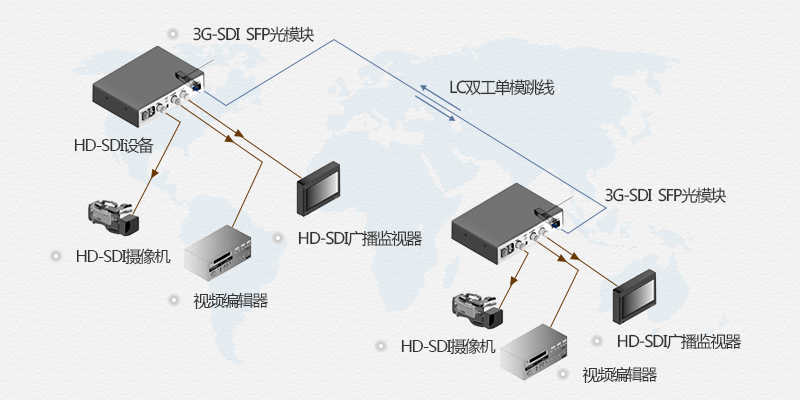

解決方案二：如下圖所示，將3G-SDI SFP光模塊與LC雙工單模跳線一起使用的時候，3G-SDI SFP光模塊可以用來發射和接收光信號。
解決方案三：如下圖所示，可以將3G-SDI BiDi SFP光模塊和LC單工單模跳線一起使用，其中3G-SDI BiDi SFP光模塊用來發射和接收光信號，這是一種極具成本效益的解決方案。
結束語
由于3G-SDI、6G-SDI和12G-SDI都是數字視頻信號，因此在長距離傳輸中必定會受到限制，而3G-SDI、6G-SDI和12G-SDI SFP光模塊可以很好地解決這個問題，所以是長距離視頻傳輸最理想的選擇。
