隨著社會信息化進程的不斷推進，對帶寬的需求與日俱增，伴隨著公有云、物聯網、人工智能的快速發展，100G 系統也開始進行了大規模部署。而在100G系統的建設中，CFP是目前使用最為廣泛的光模塊之一，而接下來本文將結合100G客戶側和線路側光模塊框架結構對CFP?、CFP2、CFP4三種封裝類型的光模塊進行對比。

為推動100G 光通信產業鏈的良性發展，多個光通信國際標準組織積極制定100G 相關標準，涵蓋100G以太網接口、光器件、光模塊、OTN 成幀、系統架構等領域。IEEE 802.3ba 涵蓋40/100G 以太網接口標準，并于 2010 年 7 月正式發布；ITU- T G.709 定義了支持100GE 的OTU4 幀結構及映射協議，規范了100G 單板中成幀處理要求；OIF 負責制定100G 波分側光模塊電氣機械接口、軟件管理接口、集成式發射機和接收機組件、前向糾錯技術的協議規范，推動了波分側接口設計標準化；由多個光模塊廠商組成的CFP 多源協議聯盟也發布了客戶側可熱插拔光模塊硬件和軟件接口協議，并為100G 客戶側接口制定了接口規范。

CFPMSA 是第一個支持40 和100GbE 以太網光端機的產業標準。CFP 多源協議是為了定義一種熱插拔光模塊的封裝規格，以推動40 和100Gbit/s 應用，包括下一代高速以太網應用（40 和100GbE）。CFA 多源協議利用高級溫度管理（Advanced Thermal Manage-ment）、電磁干擾管理（EMI Management）和10Gbit/s 信號完整性（10Gbit/s Signal Integrity）等來定義光收發模塊的機械封裝、光連接器、帶插針10×10Gbit/s 電連接器，并基于MDIO 的模塊管理接口和系統控制板上的硬件。

CFP 協議包括兩部分，即硬件規格和管理接口規范。CFP3 種封裝類型下硬件規格詳細定義協議發布時間如下：

（1）CFP Publication 于2009 年3 月23 日發布，目前最新版本為Publication Rev1.4。

（2）CFP2 Draft 0.0 于2012 年12 月30 日發布，目前最新版本為1.02013.7.31。

（3）CFP4 Draft 0.1 于2014 年3 月2 日發布（目前唯一版本）。

CFP 管理接口規范2.0 發布于2011 年6 月30 日，涵蓋3 種CFP 封裝類型，此前版本只支持100G 客戶側光模塊，從該版本開始新增對OIF MSA-100GLH DWDM光模塊的支持。

如表1所示，IEEE802.3ba規定了支持100GE接口類型，即 100GBASE- SR10、100GBASE- LR10、100GBASE-LR4 和 100GBASE-ER4 等，詳細定義了各種類型支持的傳輸距離、光纖類型、支持速率和對應波長等。IEEE 802.3ba 定 義 了 100GE 的 速 率 為103.125Gbit/s。 OIF 定 義 了 兩 種 CFP 類 型 ：4 波 長（4×25G，100GBASE- LR4/ER4）和 10 波長（10×10G，100GBASE-SR10/LR10）。

DWDM 的長距傳輸主要受限于OSNR、色散、非線性效應、PMD 等物理限制。系統允許的色散容限與速率的平方成比例下降；DGD 容限與速率成反比，速率越高，系統允許的DGD 越小，而信號偏振變化的統計特性導致PMD 的光學補償方式實用困難。此外，光傳輸系統的發展趨勢是需要進一步提升光纖的頻譜利用效率，以節省光纖資源。這些限制因素和調制信號速率密切相關，調制速率越高，影響越明顯。為解決上述問題，100G 線路側光模塊發送端使用PM-QPSK 調制技術，接收端使用相干檢測技術、DSP 技術以及FEC軟判決。

發送端使用偏振復用技術，兩路獨立的光偏振態來承載56GHz業務。每路偏振態都采用QPSK調制方式，可以進一步將波特率降低到28Gbit/s，降低了對光/電器件的帶寬要求，從而降低了系統功耗和成本。

接收端使用相干接收以及電域補償技術。其中， DSP 芯片實現功能包括CD 補償、PMD 補償、SOP 跟蹤、頻偏估計和相位恢復。相干平衡光接收機從光信號還原出兩路偏振態，并從中解調出4 路相位信息，經過A/D 轉換為數字信號，然后經過CD 補償模塊進行色散補償，通過偏振補償模塊補償 PMD，并跟蹤線路 SOP 的旋轉進行正確的偏振解復用，之后進行頻率偏移補償和相位恢復，最后進行判決恢復出原始信號，也可以輸出軟判決信號給后續的FEC 譯碼模塊。DSP補償技術可提升OSNR 容限到近6dB，系統色散容限可以達到 40000～60000ps/nm，PMD 容限可以達到25～30ps。

在100Gbit/sWDM系統中普遍采用軟判決FEC技術。SD-FEC充分利用信道輸出波形信息，應用更豐富的采樣信息來判斷接收到的信號是“1”還是“0”，可以提供更高的解碼準確率，以此提高系統性能。對于20％開銷的理想場景，軟判決譯碼將比硬判決譯碼高出1.3dB 的理論增益性能。

2009 年，思博倫推出業內第一個100G 測試模塊。隨著TOSA、ROSA 和GearBox IC 的發展，CFP MSA 已經演進到CFP4 類型。2013 年9 月，F(xiàn)inisar 展示了業界第一個100GE-SR4CFP4 光模塊。2014 年3 月11 日，思博倫通信宣布推出支持CFP4 的4 端口DX2100G 測試模塊，支持40Gbit/s 和100Gbit/s 光接口應用，可滿足當今以及未來通信網絡對于超高帶寬的要求。在2014年以太網聯盟展臺上，F(xiàn)inisar 的100GE-SR4CFP4 光模塊將插在思博倫DX2100G CFP4 測試模塊上，展示了無錯誤的傳輸流互操作性，顯示了CFP4 技術的成熟性，加快了該類型模塊的上市時間。

100G CFP 模塊封裝演進歷程，從最初的CFP 逐步發展到現在的CFP4。CFP4 光模塊體積是CFP2 的一半，是當前使用的CFP 寬度的1/4。由于體積的減小，CFP4耗電量大幅下降，從而使它們?cè)谛鲁邘挃?shù)據中心和核心路由器領域更具吸引力，網絡設備制造商可以通過從CFP2向CFP4接口遷移，將前板端口密度 增加1倍。

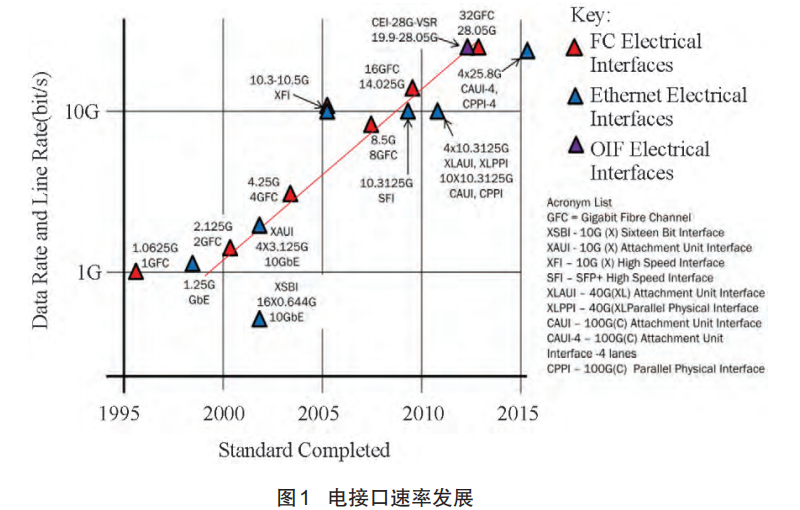

圖 1 展示了近十年電接口速率的發展，從 1Gbit/s發展到 28.05Gbit/s。得益于 IC 芯片的發展，CFP 光模塊才發展到目前的CFP4類型，集成度大幅提高，功耗也得以進一步降低。各類型光模塊支持電接口速率如下：

1、CFP光模塊支持每通道電接口速率為10Gbit/s。

2、CFP2光模塊支持下面幾種速率高速電接口：

●4×TX通道+4×RX通道，每通道速率25Gbit/s。

●8×TX通道+8×RX通道，每通道速率25Gbit/s。

●10×TX通道+10×RX通道，每通道速率10Gbit/s。

以下兩種類型將來可能支持：

●4×TX通道+4×RX通道，每通道速率50Gbit/s。

●8×TX通道+8×RX通道，每通道速率50Gbit/s。

3、CFP4光模塊支持下面幾種速率高速電接口：

●4×TX通道+4×RX通道，每通道速率25Gbit/s。

●4×TX通道+4×RX通道，每通道速率10Gbit/s。

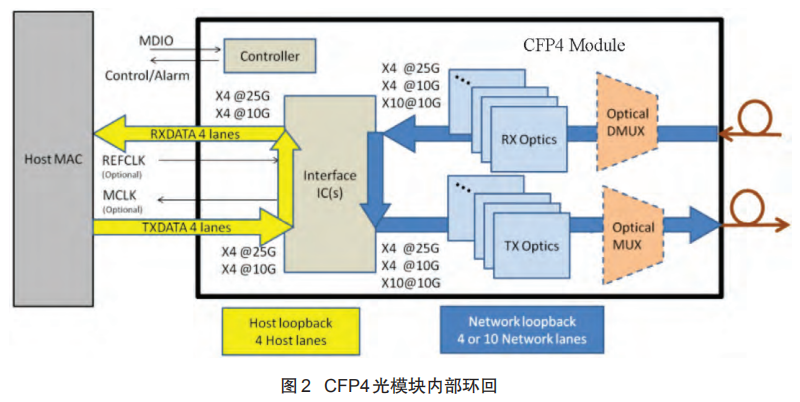

以CFP4 光模塊為例，展示光模塊內部環回功能，此功能為可選功能。環回功能通過MDIO 接口對內部器件進行控制。如圖2 所示，有兩個環回方向：主機側環回和網絡側環回。是否支持環回功能，若支持，支持哪個方向，由模塊內部IC 芯片決定（圖中標記“Interface IC(s)”）。此功能由廠家決定。環回功能，可以用于光模塊故障定位。

CFP 管理信息系統由包括 MDIO 固件接口和硬件控制、告警插針。CFP、CFP2 和 CFP4 均采用MDIO 對系統進行讀寫控制。幾種封裝結構有細微差別：CFP 使用5 個MDIO 端口地址插針來傳輸32 個不同的地址，在后續使用中發現實際使用不到如此多的地址；CFP2 和CFP4 減少到使用3 個 MDIO 端口地址插針傳輸8 個地址端口信息。當主機需要多于8 個端口時，使用獨立的MDIO 總線。CFP2仍保留 CFP 中可編程告警和控制插針，這些管腳在 CFP4 中被去除。

客戶側光模塊MDIO 接口實現功能如下：

●模塊基本信息查詢。

●密碼控制（可選）。

●Alarm/Warning 門限設置。

●控制類命令設置，如模塊復位、TX 端去使能、TX PRBS 使能等。

●FAWS（Fault、Alarm、Warning and Status）查詢，包括當前和鎖存兩種類型。

●軟件下載。

MSA-100GLH 光模塊除上面功能外還包括：

●發送端激光器功率和頻率控制。

●接收端功激光器率和頻率控制。

●FEC 控制。

●狀態查詢，包括模塊整體狀態、Lane 通道狀態（是否幀對齊、告警、OTN 幀狀態），由3 類寄存器配合完成，即當前狀態、鎖存狀態、使能寄存器。

●NetworkLane控制，實現對各通道相位、幅度控制。

●實現對偏振狀態控制和查詢。

通過上面相關接口功能實現對MSA-100GLH 光模塊控制，從而實現偏振、QPSK、DSP、FEC 對應器件功能，結合控制環路控制實現模塊整天功能。MDIO接口詳細定義請參考“CFP MSA Management Interface Specification”。

目前，100G 光模塊主要應用于電信骨干網，CFP技術已經比較成熟，是現在使用最多的光模塊。在 2013 年OFC 會議上很多光模塊公司已經推出了CFP2相關產品。CFP2 光模塊在數據、通訊、存儲網絡，甚至包括目前很熱門的云計算領域，都有比較廣泛的應用，在未來幾年有比較大的應用前景和空間。雖然華為等設備商和光模塊廠家都在力推CFP4，但是目前CFP4相關器件技術仍然不是很成熟，價格也相對較高，因此大規模使用還需要一定的時間。但隨著光電器件技術逐步發展，價格進一步下降，在不遠的將來，CFP4 光模塊由于其小封裝、低功耗等優勢，肯定會占領100G 光模塊大部分市場。
