SFP+光模塊是新一代的萬兆光模塊，具有高密度、低功耗、更低系統構造成本等顯著優點，并且SFP+光模塊在萬兆以太網、SDH光傳輸網、WDM波分復用系統工程、單纖雙向系統工程等方面有著廣泛的應用。SFP+光模塊的3種結構分別是：限幅結構、線性結構和同步結構，一起來分析它們有哪些差異吧！
下面是應用于光纖通道和以太網的3種典型SFP+光模塊的結構框圖（B是發射部分，C是接收部分）。限幅結構如圖1，它與現有的SFP模塊最接近，由一個激光器、TOSA（光發射次模塊）、ROSA（光接收次模塊）和一個限幅放大器構成。線性結構如圖2，它主要用于采用多模光纖的10Gbit/s長距離以太網連接，因此要求具備線性光接收能力。同步結構如圖3，在發射和接收路徑上集成了CDR（時鐘和數據恢復器）功能，解決了大多數高速系統存在的信號失真問題。
圖1：限幅結構

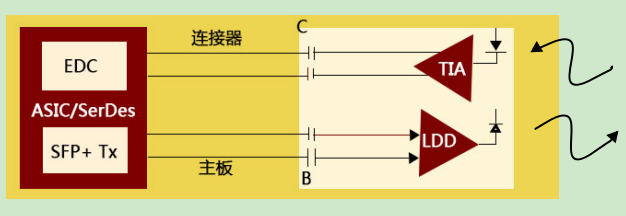

圖2：線性結構

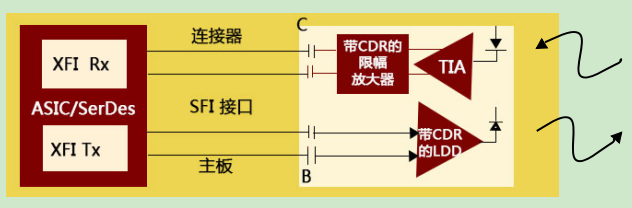

圖3：同步結構
（1）發射端：
由于IEEE（電氣和電子工程師協會）和光纖通道標準對光接口的要求非常嚴格，同時限幅和線性結構的發射端未對定時抖動進行校準，所以這兩種結構的SFP+光模塊都需要極高質量的發射器。同步結構在SFP+發射端增加一個CDR，這個CDR可以重置模塊內的抖動預算，消除發射端ASIC和模塊之間的轉發IC，從而極大地減少ASIC對抖動性能的要求。
（2）接收端：
限幅、同步和線性結構之間，接收端的差別非常明顯。在限幅結構中，光電轉換后信號的抖動沒有消除，除此之外還有一種特殊的抖動，即PWS，一個窄信號通過損耗介質傳播，受到衰減時就會產生這種抖動。而在同步結構中，PWS根本不會造成任何問題，在接收端增加CDR功能，PWS將得到有效抑制。因此，帶CDR功能的同步結構SFP+模塊可以保證主板上PCB到ASIC信號的低抖動與高速性能。有助于最大化主板集成度，成功地解決了主板與模塊接口的標準 問題。在線性結構中，接口的線性特性有助于主板上的電色散補償（EDC）電路恢復高衰落信號。由于10Gbit/s以太網LRM應用的傳輸距離非常長，光信號經過此種多模光纖衰耗的很厲害，所以線性接口非常適合于這種場合。
線性和限幅結構，由于需要保證較高的抗抖動能力，必須考慮統計分析和信道間保護，所以無法達到以太網或光纖通道那么低的成本。而同步結構中，CDR的加入預計會逐漸降低開發、測試和制造的成本。
SFP+光模塊的3種結構之間存在著組成、性能以及成本的差異，用戶可以根據這些差異，選擇不同結構的SFP+光模塊來滿足不同場合的使用需求。
