雖然10G XFP光模塊早已在市場上出現了，但是，有多少人知道10G XFP光模塊的設計到底是個什么樣兒的？
隨著市場需求與日俱增，眾多光模塊廠商不斷開發研究出滿足用戶需求的光模塊，10G XFP光模塊就是在這種形勢下設計研發的。10G XFP光模塊應用于光網絡系統，基本原理和設計是采用了CDR(時鐘數據恢復)、APC(自動功率控制)、LA(限幅放大器)和發射驅動集成的主芯片GN2010EA，與傳統設計相比不僅降低了設計成本，而且降低了設計的復雜度。想要了解10G XFP光模塊的設計，我們就從以下幾個方面深入了解吧！

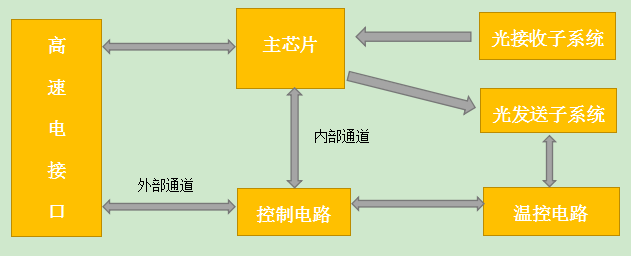

模塊的發射端由光發送子系統、主芯片、溫控電路以及控制電路組成，接收端由光接收子系統、主芯片以及控制電路組成，模塊中采用單片機控制發射驅動芯片，實現數字診斷功能。10G XFP光模塊功能框圖如下：
XFP模塊作為一種可熱插拔的光模塊，對電源接入部分有很高的要求，特別是電壓的穩定性。因此，10G XFP光模塊外部的兩路分別為5和3.3V的電源進行供電，模塊內部對這兩路電源按用途進行了細分。模塊上電時，按照一定順序給電路中的各個部分加電，以保護模塊在熱插拔的時候不會受到損傷。
不僅是電源，控制部分也是有一定要求的，因INF-8077i的協議規定了需要對電壓、溫度、激光器偏置電流、輸出光功率和輸入光功率進行實時監控。由此，監控功能主要由MCU（微控制單元）來完成，從而滿足協議和電路需要。
發射部分是整個硬件電路的核心部分，對各個參數的監控至關重要，發射信號由主芯片GN2010EA的TXDIP腳和TXDIN腳進入，經過主芯片發射部分的均衡器、CDR和EML驅動器，再由TXDOP腳和TXDON腳輸出，進入TOSA(光發送子系統)進行光電轉換。內部APC電路控制激光器的偏置電流，由IBIAS腳輸出到光發送子系統，控制光發送子系統的光功率。
傳輸距離不同時，所采用的光電探測器不同，接收端的設計電路也有所不同。短距離傳輸時采用PIN(光電二極管)光電探測器，長距離傳輸時采用APD光電探測器。
從以上5個方面了解10G?XFP光模塊的設計，理解了10G XFP光模塊是如何實現其功能。不僅如此，設計出來的10G XFP光模塊滿足標準，在傳統設計的基礎上降低了芯片成本，而且大大降低了布板布局復雜度，成為市場上的主流。
