CWDM光模塊采用CWDM技術，可以通過外接波分復用器，將不同波長的光信號復合在一起，通過一根光纖進行傳輸，從而節約光纖資源。同時，接收端需要使用波分解復用器對復光信號進行分解。

CWDM光模塊通常用于CWDM系統內，比DWDM光模塊的成本要低，應用也十分廣泛。在一個CWDM系統內，CWDM光模塊插在交換機里，用跳線將CWDM光模塊和CWDM分解復用器或OADM光分插復用連接進行工作。講述一個案例，你就能了解到CWDM光模塊在光纖傳送網中發揮了怎樣的作用?！?/p>

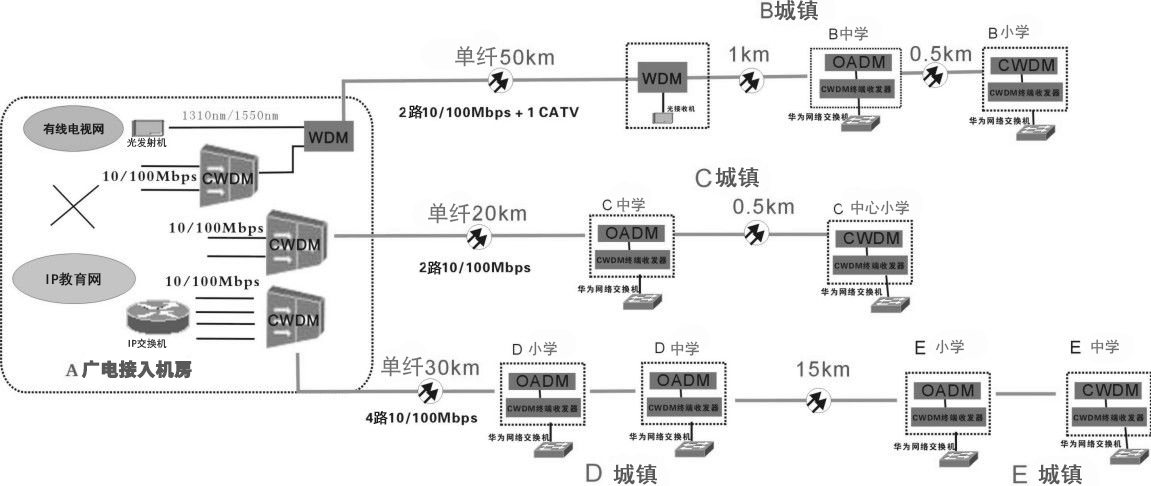

案例：某地區廣電網絡正在該地區發展教育網絡接入工程，由于光纖資源短缺，要解決的主要問題是，在原來傳輸有線電視網絡的光纖上再次利用，還是重新鋪放另一條光纜。考慮到該地區光纜敷設很不方便，資源和成本等多方面因素，該項目決定接入CWDM系統。CWDM工程項目主要是用來實現教育網（10/100Mbps以太網）信號和有線電視網信號的混合傳輸，結構圖如下。

在本方案中，A機房—B節點共傳輸2路10/100Mbps數據信號和一個有線電視信號，采用WDM結合CWDM接入，CWDM光模塊插入華為網絡交換機分別與OADM光分插復用器和CWDM波分復用器相連，傳輸信號到B中學和B小學，中間傳輸距離50km，實現了有線電視和以太網信號在單根光纖上混合傳輸?shù)腃WDM解決方案。

A機房—C節點采用C5002S系統結合OADM和CWDM光模塊進行有效的配合接入，CWDM光模塊插入華為網絡交換機分別與OADM光分插復用器和CWDM波分復用器相連，傳輸信號到C中學和C小學，實現2路10/100Mbps進行在單一光纖上的混合傳輸。

A—D—E采用C5004S系統結合各個節點的OADM和對應的CWDM光模塊，CWDM光模塊插入華為網絡交換機和OADM光分插復用器相連，傳輸信號到D中學和D小學，經過D小學后，又與OADM光分插復用器和CWDM波分復用器相連，傳輸信號到E中學和E小學。這個項目的解決方案，成功實現了教育網信號和有線電視網信號的混合傳輸。”

CWDM光模塊在CWDM系統內發揮了巨大的作用，成功解決了光纖傳送網中的問題。CWDM光模塊有8大優勢，總結如下：

1、對數據的"透明"傳輸；

2、超大容量，充分利用光纖巨大的帶寬資源；

3、大大節省了光纖資源，降低建設成本；

4、高度的組網靈活性、經濟性以及可靠性；

5、可 全光網交換，實現長距離的無電中繼傳輸；

6、簡化的激光器模塊，從而減小了設備的體積，節約機房空間；

7、光層恢復獨立于業務和速率，可對數據進行有效保護；

8、無需半導體制冷器和溫度控制功能，所以可以明顯減小功耗，僅為DWDM的12.5%。
