在粗波分復用（CWDM，Coarse Wavelength Division Multiplexing）系統中，主要有兩種CWDM復用/解復用器：雙纖雙向CWDM復用/解復用器和單纖雙向CWDM復用/解復用器。其中，雙纖雙向CWDM復用/解復用器采用兩根光纖進行光信號的發送和接收，而且在兩根光纖上傳輸?shù)墓庑盘柕牟ㄩL相同；而單纖雙向CWDM復用/解復用器只使用一根光纖進行光信號的發射和接收，因此光纖上的發射光信號和接收光信號必須采用不同的波長進行傳輸。單纖雙向CWDM復用/解復用器通常用在只有一根光纖的光纖擴容應用。
關于單纖雙向CWDM復用/解復用器

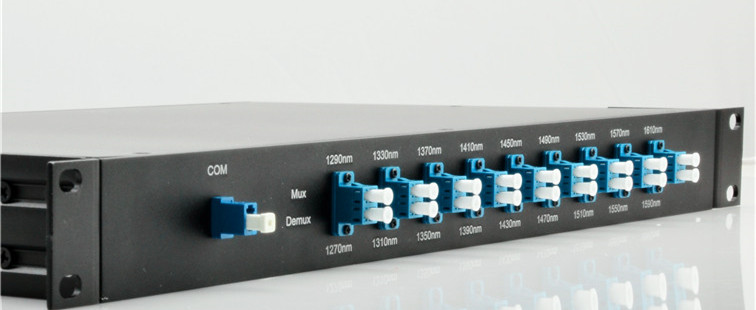

單纖雙向CWDM復用/解復用器通常只有一個線路端口（如上圖），但是，還有一些單纖雙向CWDM復用/解復用器仍采用雙工線路端口，但是只有一個接口在工作，例如FMU單纖CWDM復用/解復用器，盡管其配置的是雙工線路端口，但實際上只有一個接口在工作，另一個接口下面則標注的是“N/A”，意為“不可用”：

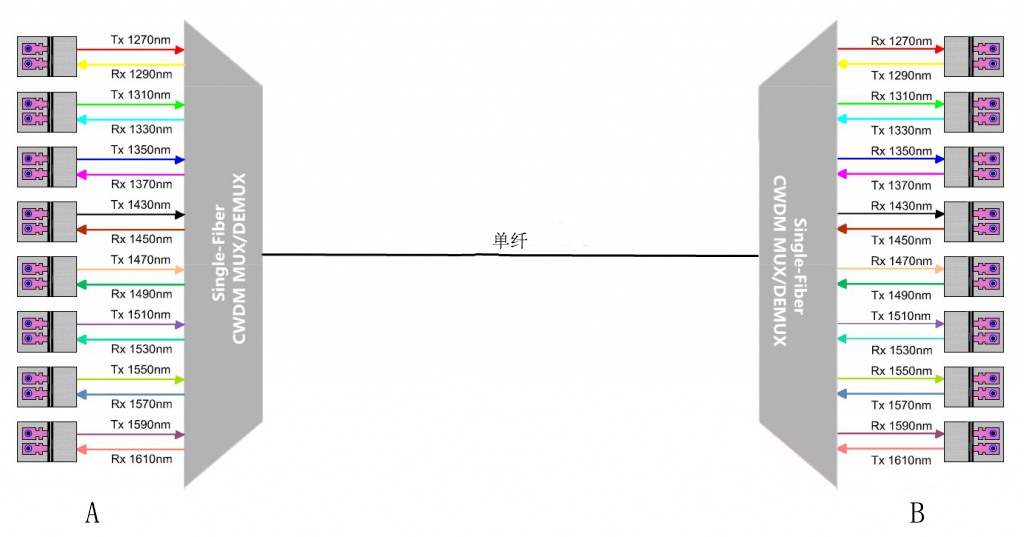

下圖是單纖雙向CWDM復用/解復用器的工作原理圖，圖中一共使用了16種波長來實現8種光載波信號在一根光纖上的傳輸，其中，A端的發射光信號波長和B端的接收光信號波長一致，B端的發射光信號波長和A端的接收光信號波長一致。
如何為單纖雙向CWDM復用/解復用器選擇光模塊
由于單纖雙向CWDM復用/解復用器上波長的特殊性，很多人會為應該使用什么樣的光模塊產生困惑。事實上，為單纖雙向CWDM復用/解復用器選擇光模塊時應該以光信號的發射波長為主。以上圖為例，A端1270nm波長為發射光信號，那么對應端口應使用1270nm CWDM光模塊，而B端的發射光信號為1290nm，則相應端口應使用1290nm CWDM光模塊。
