密集波分復用（DWDM）系統是現代長途骨干網和城域網中的重要組成部分，在長距離傳輸應用中，光纖衰減和色散是影響光信號傳輸?shù)闹饕蛩?，因此摻鉺光纖放大器（EDFA）和色散補償器（DCM）等有源設備常用在密集波分復用（DWDM）系統中來保證光纖的傳輸質量。

光纖衰減&色散

光信號在傳輸過程中會受到多種因素的影響，包括光纖的種類、具體的應用等，其中，光纖衰減和色散是直接影響光信號傳輸質量的重要因素。

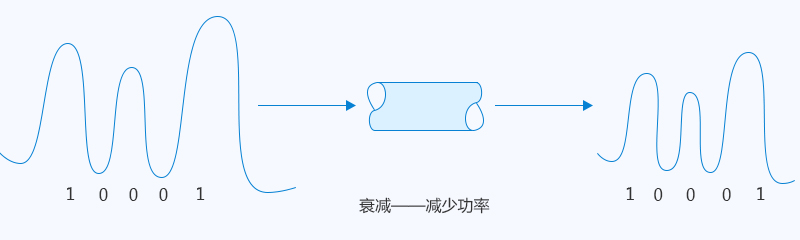

光纖衰減是指光信號在光纖中傳輸時，其功率隨著傳輸距離的增加以指數形式衰減的過程。造成光纖衰減的主要因素有：本征、彎曲、擠壓、雜質、不均勻、對接等。本征是光纖的固有損耗，包括瑞利散射、固有吸收等；彎曲是光纖彎曲時部分光會因散射而造成損耗；擠壓是光纖受到擠壓產生微彎造成的損耗；雜質是光纖內雜質吸收和散射光信號造成的損耗；不均勻是光纖材料的折射率不均勻造成的損耗；對接是光纖對接時產生的損耗。在DWDM系統中，光纖衰減在很大程度上決定了系統的傳輸距離。

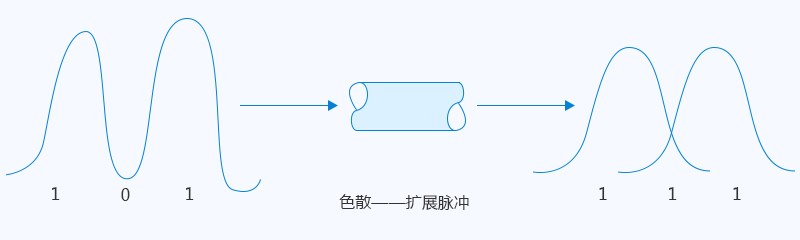

光纖中傳送的光信號是由不同的頻率成分和不同的模式成分組成的，它們有不同的傳播速度，這些將會引起脈沖波形的形狀發生變化，這便是色散，光纖色散一般包括模式色散、材料色散和波導色散。模式色散是指多模傳輸時，光纖各模式在同一波長下，因傳輸常數的切線分量不同，群速不同所引起的色散；材料色散是由光纖材料的自身特性造成；波導色散是由光纖中的光波導引起的。對于多模光纖，總色散等于三者相加；對于單模光纖，因只有一個傳輸模式，其總色散為材料色散和波導色散之和。

有源DWDM系統中的摻鉺光纖放大器（EDFA）和色散補償器（DCM）

如上所述，光纖衰減和色散對DWDM系統的性能具有重大影響，為了最大化降低這些影響，人們常使用摻鉺光纖放大器（EDFA）和色散補償器（DCM）來補償光纖損耗和色散。

摻鉺光纖放大器（EDFA）是直接對光纖通信系統中的光信號進行放大的光器件，具有高增益、寬帶寬、低噪聲、高飽和輸出功率等優點，但是，在DWDM系統中，摻鉺光纖放大器（EDFA）的波長增益特性不平坦，會造成系統各光信道功率（光信噪比）嚴重不等，偏離增益峰的信道將發生檢測錯誤，導致系統性能受到嚴重影響。因此，在長距離DWDM網絡中，摻鉺光纖放大器（EDFA）通常按一定的間隔距離安裝在光纖線路中，在某一區域內，摻鉺光纖放大器（EDFA）的使用數量通常要受到光纖類型、信道數量、數據傳輸距離和允許的光信噪比值等因素的限制。

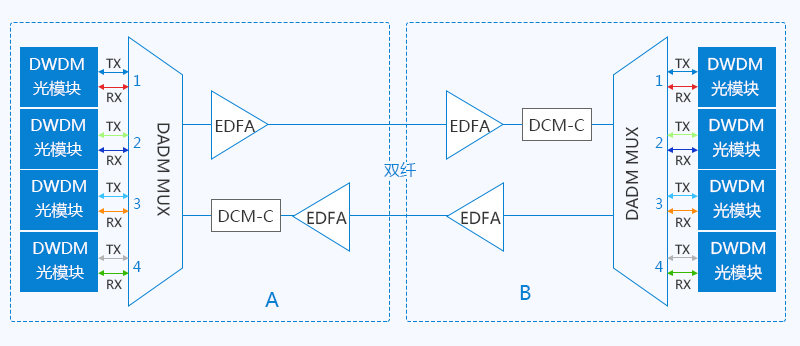

摻鉺光纖放大器（EDFA）的廣泛應用在很大程度上解決了高速光纖通信系統的傳輸損耗問題，但是光纖色散也是制約光纖傳輸系統中繼距離和通信容量的主要因素之一，因此，DWDM網絡還要用到色散補償器（DCM），色散補償器（DCM）主要用來補償光纖線路中的材料色散和波導色散。需要注意的是，DWDM網絡中的色散補償器（DCM）也會給光纖線路造成一定的光纖衰減，必須和摻鉺光纖放大器（EDFA）配合使用。
