銅纜配線架是一種靈活有效的銅纜布線管理工具，在數據中心和機房內廣泛使用，現在市場上有多種多樣的銅纜配線架產品，例如屏蔽銅纜配線架和非屏蔽銅纜配線架、標準設計銅纜配線架和角型設計銅纜配線架等。那么，如何在眾多銅纜配線架中選擇出一款合適的產品呢？本教程將給出答案。
什么是銅纜配線架？
銅纜配線架是在局端對前端信息點進行管理的模塊化設備，前端的信息點線纜進入設備間后首先進入配線架，并將線打在配線架的模塊上，然后用跳線（RJ45接口）連接配線架與交換機?？傮w來說，配線架是用來進行管理的設備，例如如果不使用配線架直接將前端的信息點接入到交換機上，那么線纜一旦出現問題，就要面臨重新布線。
銅纜配線架的種類
屏蔽配線架VS非屏蔽配線架
我們知道，銅纜有屏蔽和非屏蔽之分，管理銅纜的配線架也有屏蔽和非屏蔽兩種類型，屏蔽配線架通常用在電磁干擾較強的環境，保護銅纜中的信號不受外部電源線的電磁干擾。理論上來講，屏蔽線纜應和屏蔽配線架配對使用，非屏蔽線纜應和非屏蔽配線架配對使用。但在實際應用中，很多人都沒有遵守這種原則，例如將屏蔽線纜和非屏蔽配線架一起使用，這種做法在有些情況下可取，但在一些情況下是絕對不可取的。
當你要將屏蔽線纜和非屏蔽配線架一起使用時，應考慮屏蔽線纜所處的環境。如果線纜周圍并沒有高功率電線，這時可以使用非屏蔽配線架；如果線纜周圍有電焊機、高功率無線電發射機等電磁干擾較大的設備時，最好使用屏蔽配線架。此外，在1G網絡中，我們既可以使用屏蔽配線架又可以使用非屏蔽配線架，而10G網絡中只能使用屏蔽配線架。

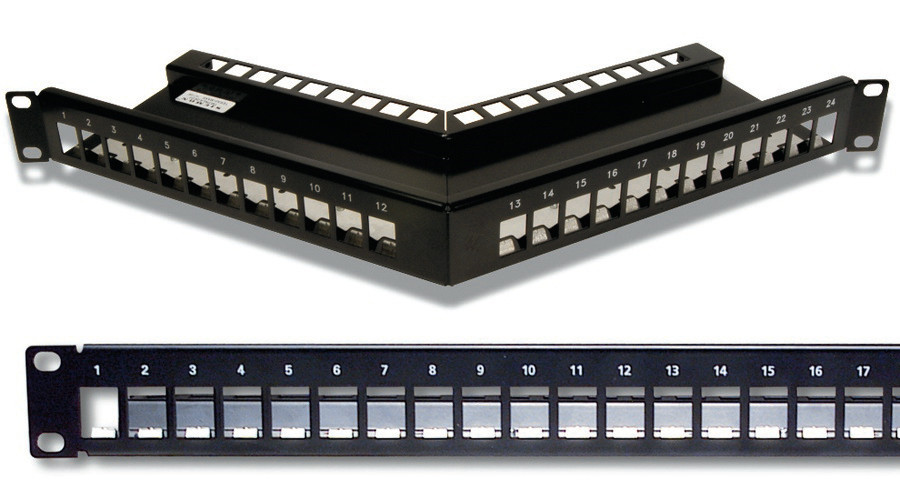

標準設計配線架VS角型設計配線架
從外觀上看，銅纜配線架有標準設計配線架和角型設計配線架兩種。標準設計的配線架用來幫助水平理線器將水平線纜路由到垂直理線器中；角型設計的配線架則允許線纜從配線架兩側出線，免去水平理線器，使水平線纜直接進入到垂直理線器?？偟膩碚f，角型設計配線架要比標準設計配線架更加節省機架/機柜空間，而且能提供更高密度的布線，但是使用角型設計配線架對機柜的寬度有要求，一般800mm寬的機架/機柜才能使用。
普通配線架VS高密度配線架
普通配線架一般是8口或12口的設計；高密度配線架一般是24口或48口的設計，適合用在空間有限的安裝環境中。隨著人們對帶寬的需求越來越高，高密度配線架得到了廣泛的應用，常用在快速以太網布線環境中用來節省空間。
使用銅纜銅纜配線架的好處
使用銅纜銅纜配線架的最大好處是方便管理和維護有線網絡，例如銅纜銅纜配線架可以安裝在空間狹小的區域內管理眾多線纜，此外，由于銅纜銅纜配線架將所有的線纜都集中在一起，因此可以簡化故障排除的過程。在實際應用中，銅纜銅纜配線架常用在電信設備間集中管理網絡設備間的線纜，使布線系統的移動和改變更加便利。
銅纜銅纜配線架的安裝
雙絞線銅纜銅纜配線架中安裝雙絞線時，需要借助打線鉗、110打線工具等將雙絞線安全安裝在銅纜銅纜配線架上；而在光纖銅纜銅纜配線架中安裝光纜時，應注意不要損壞光纜，尤其是不要過度彎曲光纜。此外，使用一定的標簽來記錄銅纜銅纜配線架上各端口的信息也十分有必要，這能大大提高布線系統的管理和維護效率。
銅纜配線架解決方案
超五類銅纜和六類銅纜是現代銅網中的常用線纜，據此提供多種多樣的超五類&六類銅纜配線架產品，滿足您的不同需求。
| 超五類配線架 | 產品詳情 | 六類配線架 | 產品詳情 |
 |
24口 1U 19”Cat5e超五類非屏蔽(UTP) 直通型網絡配線架 |  |
24口 1U19”Cat6六類非屏蔽(UTP)直通型網絡配線架 |
 |
24 口 1U 19”Cat5e超五類屏蔽(STP) 直通型網絡配線架 |  |
24口 1U19”Cat6六類屏蔽(STP) 直通型網絡配線架 |
 |
48口 2U19”Cat6六類非屏蔽(UTP) 直通型網絡配線架 |  |
48口 1U 19”Cat5e超五類非屏蔽(UTP) 直通型網絡配線架 |
超五類銅纜配線架
超五類銅纜配線架符合TIA/EIA 568標準，由鋼材制造，堅固耐用；每一個端口上都有標簽標識，便于識別。我們的超五類銅纜配線架有6口、8口、12口、24口、48口可選，安裝在標準機架或機柜上，有效管理線纜，節省空間。
六類銅纜配線架
六類銅纜配線架適合用在千兆以太網應用，符合TIA/EIA 568行業標準。我們的配線架產品前面板上都預裝有標準110模塊，方便您快速進行打線。此外，這些配線架產品有12口、24口、48口和96口可選。
結束語
選擇一款合適的銅纜配線架產品不僅會幫助您節省投入和運營成本，而且能保證網絡的良好性能。
