在信息化時代，人們比任何時候都需要災難恢復系統，為了防止意外事故造成數據丟失或網絡癱瘓，數據中心被分成幾個部分建立在不同的地理區域。那么如何將分散的數據中心連接起來呢？答案是暗光纖，即已經鋪設但并沒有投入使用的光纖光纜?，F(xiàn)在，網絡中傳輸?shù)臄?shù)據量越來越多，波分復用（WDM，wavelength division multiplexing）技術也開始用在暗光纖系統中用來擴大光纖的傳輸容量。通常，WDM系統分為有源和無源兩類，本教程將重點介紹有源WDM系統。

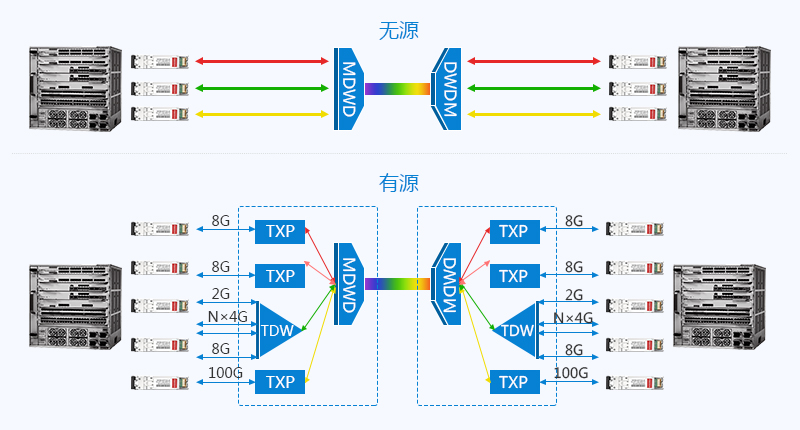

無源WDM系統&有源WDM系統
無源WDM系統中包含無源濾波器、不同工作波長的光模塊等。通常，無源WDM系統使用的光模塊價格較高，而且需要對光路層進行分散管理。此外，無源WDM系統的光性能監控、光功率預算和傳輸距離常常受到限制，安裝和管理過程比較復雜，不太適合用在室外點對點的網絡拓?fù)浣Y(jié)構中。

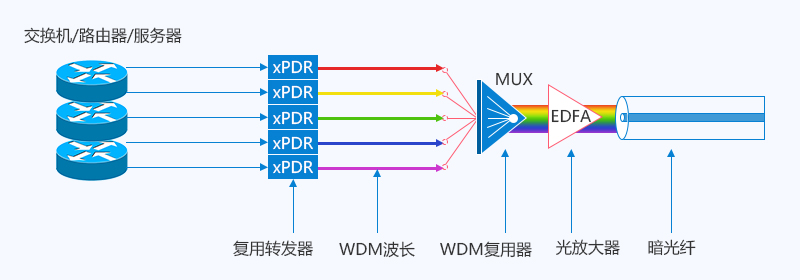

有源WDM系統是由具有收發器和復用轉發器的CWDM/DWDM基礎架構組成，如下圖所示，有源WDM系統有一個光路層中心管理系統，而且具有光傳輸層劃分能力，因此具有光性能監控和故障隔離功能。此外，有源WDM系統還可以將多個服務信號映射到一個波長里面，從而提高頻譜效率，降低安裝和管理成本。信號放大和再生裝置也可以安裝在有源WDM系統中用來增加鏈路預算和傳輸距離。
為什么有源WDM系統更受歡迎？
無源WDM系統適合骨干網連接需求較簡單的應用，但是隨著網絡變得越來越復雜，無源WDM系統變得越來越難以管理，導致網絡擴展、故障隔離等功能受阻。此外，無源WDM系統中使用的光模塊通常是由特定的廠家生產，不具有 性，而且價格也不便宜，因此整個網絡的敷設成本較高。
有源CWDM/DWDM基礎結構允許服務供應商用SLA技術向用戶提供管理服務，并從中獲得收入，這在一定程度上降低了運營成本。與無源WDM系統不同，有源CWDM/DWDM系統不受網絡拓?fù)浣Y(jié)構以及站點間距離的限制。此外，有源WDM系統中的復用轉發器將多個服務信號映射到一個波長里面，提高了骨干網的頻譜效率。
有源CWDM系統
有源CWDM系統是一種獨立于交換機的交流或直流供電系統，其功能是將光纖或IP交換機中的短程輸出信號轉換成遠程CWDM信號，這種光-電-光轉換的過程由轉發器完成；轉換的CWDM信號然后通過光模塊和復用器發送出去。由于有源CWDM系統是獨立的系統，其構成要比嵌入式無源CWDM系統更加復雜。
有源DWDM系統
在無源DWDM接入網中，每一個波長通道會在固定時間被用來傳輸一種服務，波長通道的傳輸容量和服務的帶寬需求并沒有受到人們的關注。隨著DWDM帶寬容量的增加，人們發現接入網環境中的波長通道可以同時傳輸多種服務，這使得人們開始將時分復用（TDM）技術應用到單個DWDM波長通道中，形成了我們現在所說的有源DWDM接入光網絡。
有源DWDM系統可以將8/16/32個通道映射到同一個波長（如1310 nm）上，然后在復用之前將這些通道轉換成不同的頻率。盡管有源DWDM接入網可以充分利用波長通道，節省光纖資源，但是由于中心局端和用戶端直接的異步傳輸（ATM）設備價格昂貴，其成本要比有源CWDM系統高。此外，有源DWDM系統的管理和維護工作也更加復雜，因此其運營成本較高。盡管如此，有源DWDM系統仍然在大容量光傳輸應用中受到廣泛歡迎。
帶光纖放大器的有源DWDM系統主要用在長途骨干網和城域網中，這里通常使用摻鉺光纖放大器（EDFA）來放大信號。這種有源DWDM系統一般采用雙纖雙向的傳輸方式（如上圖），這是因為摻鉺光纖放大器（EDFA）只能放大一個傳輸方向的信號。在實際應用中，這種雙纖雙向的有源DWDM系統有時并不容易付諸實現，因此人們又研發出了單纖雙向傳輸?shù)挠性碊WDM系統（如下圖），與雙纖雙向系統不同，單纖雙向系統額外使用了兩個紅/藍濾波器將傳輸DWDM信號時使用的C波段分成了兩個子波段：紅波段（1547.72-1564.68 nm）和藍波段（1528.77-1543.73 nm），這樣這兩個波段可以在一根光纖上分別傳輸。
結束語
有源WDM系統極大地提高了現有光纖基礎設施的傳輸容量，可以節省大量的光纖資源。事實上，有源WDM系統的復用光通路速率可以為2.5Gbit/s、10Gbit/s等，而復用光通路的數量可以是4、8、16、32，甚至更多，因此系統的傳輸容量可以達到300-400Gbit/s，甚至更大。
