基于無源光網絡技術（PON，passive optical network）的光纖到戶（FTTH，fiber to the home）接入網是一種點到多點的網絡結構，即利用光分路器將中心局端信號傳送到多個終端用戶。光分路器在FTTH網絡中有兩種不同的分布方式：集中分布和級聯分布，分別對應一級分光和二級分光兩種分光模式。這兩種分光方式各有優缺點，本教程將對其進行詳細介紹。
關于一級分光
一級分光是指光線路終端（OLT，optical line terminal）和光網絡單元（ONU，optical network unit）之間的光分路器是并行的，其基本表現形式為“OLT→光分路器→ONU”，這里使用的光分路器的分光比通常是1:64。在一級分光應用中，光分路器可以集中安裝在中心局端，但是為了節省光纖成本，實際應用中通常將光分路器安裝在OLT和ONU之間。中心局端和光分路器通過主干光纜（也叫饋線光纜）連接，用戶終端和光分路器通過配線光纜連接。其中，主干光纜一般選用通用室外光纜，纖芯數從12芯到144芯不等；配線光纜應根據具體的應用環境選擇，一般選用通用室外光纜，對于某些場合，可能需要選擇阻燃光纜。
關于二級分光

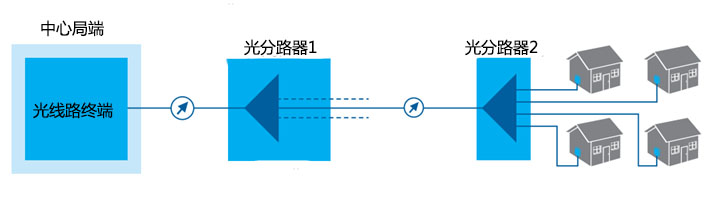

二級分光是指OLT和ONU之間的光分路器是級聯的，其基本表現形式為“OLT→光分路器1→光分路器2→ONU”，光分路器1的分光比通常是1:4或1:8，光分路器2的分光比通常是1:8或1:16。在二級分光應用中，第一級光分路器常安裝在光交接箱或分纖箱內，第二級光分路器常安裝在離終端用戶較近的駐地、小區。
一級分光VS二級分光
如上所述，一級分光應用中的光分路器都集中分布在一個地方，因此能最大化地利用OLT端口，適合用在終端用戶集中、數量較大的應用；二級分光應用中的光分路器呈級聯分布，適合用在終端用戶分散、數量較小的應用。此外，這兩種分光方式還有如下優缺點：
| 一級分光 | |
| 優點 | 缺點 |
| OLT端口利用率高 | 需要使用更多的配線光纜 |
| 更能適應未來發展的需求 | 使用的網絡配件較多 |
| 方便監控和維護 | 可能需要增加額外的網絡基礎架構 |
| 二級分光 | |
| 優點 | 缺點 |
| 用戶接入成本低 | 需要使用更多有源設備和光分路器 |
| 對分纖箱的要求較低 | 網絡結構不靈活 |
| 服務區的分光比可靈活調整 | 不易進行監控和維護 |
選擇PLC光分路器or FBT光分路器？
在開始討論FTTH網絡的分光建設之前，有必要先來了解一下不同的光分路器。目前常見的光分路器有PLC光分路器和FBT光分路器兩種，下面以表格的形式對比這兩種光分路器的差異：
| 參數 | PLC光分路器 | FBT光分路器 |
| 波長范圍 | 1260-1650 nm | 單/雙/三窗口 |
| 分光比 | 平均分配 | 平均或不平均分配 |
| 體積 | 小 | 多路分光時體積較大 |
| 波長敏感度 | 低 | 高 |
| 價格 | 較高 | 較低 |
結束語
基于PON技術的FTTH是未來接入網絡發展的趨勢，而選擇一級分光還是二級分光對于網絡的投入和運營成本具有重大影響，我們應根據實際情況選擇既能節省成本又能滿足未來需求的分光方式。
