現在，銅纜布線系統仍在數據中心和服務器機房廣泛應用。但是，為了適應現代數據中心高速率和高密度布線的需求，傳統的銅纜已經逐漸被預端接銅纜替代，成為數據中心受歡迎的銅纜布線產品。本教程將詳細給出預端接主干銅纜的基礎知識。

什么是預端接主干銅纜？

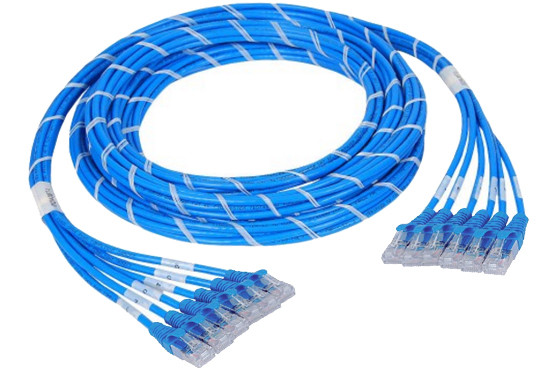

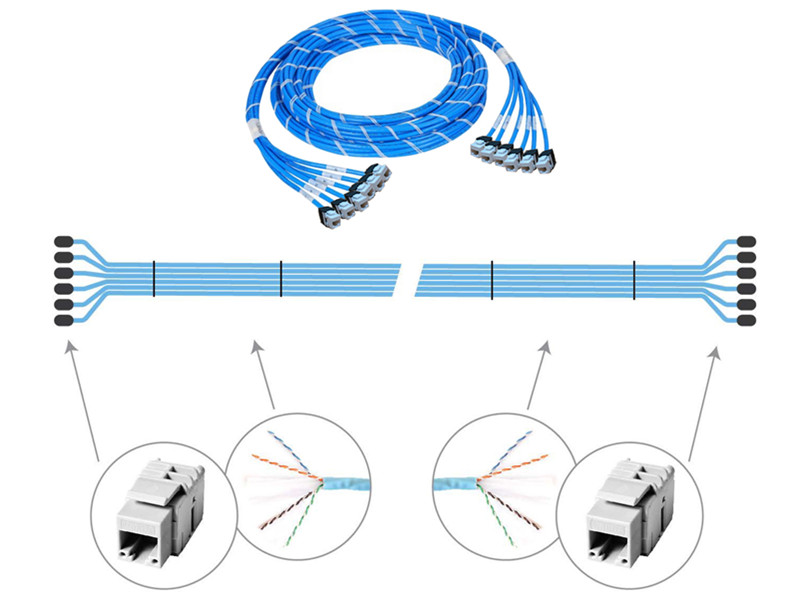

預端接主干銅纜是指集束型（6根、12根或24根）雙絞線兩端均端接了連接頭（插頭或插口）的雙絞線電纜組，使用時只要將預端接銅纜敷設到位后，兩端連接頭插入到相應的配線架中，就完成了銅纜系統的安裝，這種產品支持具有高密度，快速部署和高性能要求的應用。下圖展示了六類預端接銅纜的詳細構造：

根據雙絞線、連接頭、分支線纜等參數的不同，預端接主干銅纜也有多種不同的配置，了解這些不同的配置有助于您快速選擇合適的預端接主干銅纜。

預端接主干銅纜的配置

正如上圖展示的，預端接主干銅纜由雙絞線和兩端的連接頭組成，下面分別從雙絞線的類型、連接頭的類型以及分支類型三個方面介紹預端接主干銅纜的配置情況。

預端接主干銅纜的選購指導

Riser VS Plenum VS LSZH

在選購預端接主干銅纜時，我們首先要考慮銅纜的鋪設環境，這涉及到我們應該購買何種阻燃等級的線纜。預端接主干銅纜常見的阻燃等級有干線級（Riser）、Plenum（增壓級）和LSZH（低煙無鹵級）。Riser預端接主干銅纜一般用于垂直和水平布線使用；Plenum預端接主干銅纜通常安裝在通風管道或空氣處理設備使用的空氣回流增壓系統中；LSZH預端接主干銅纜一般用在人身安全和重要設備容易受到火災威脅的區域。

預端接主干銅纜的接頭類型

預端接主干銅纜兩端的接頭有三種類型：插口轉插口、插頭轉插口、插頭轉插頭。根據數據中心或電信機房內布線系統部署的不同，我們應選擇不同接頭類型的預端接主干銅纜。

插口轉插口—這種預端接主干銅纜需要借助網絡跳線和插座面板來實現有源設備間的連接（例如服務器和交換機）。由于有源設備價格昂貴，人們通常用預端接主干銅纜通過交叉互連的方式來連接有源設備。

插頭轉插口—這種預端接主干銅纜的插頭一端可以直接用在有源設備上，另一端則通過網絡跳線和插座面板連接到另一臺有源設備上。

插頭轉插頭—這種預端接主干銅纜可以直接連接兩臺有源設備（例如服務器和交換機），也可以在開放式工作區用作網絡跳線。

預端接主干銅纜分支類型

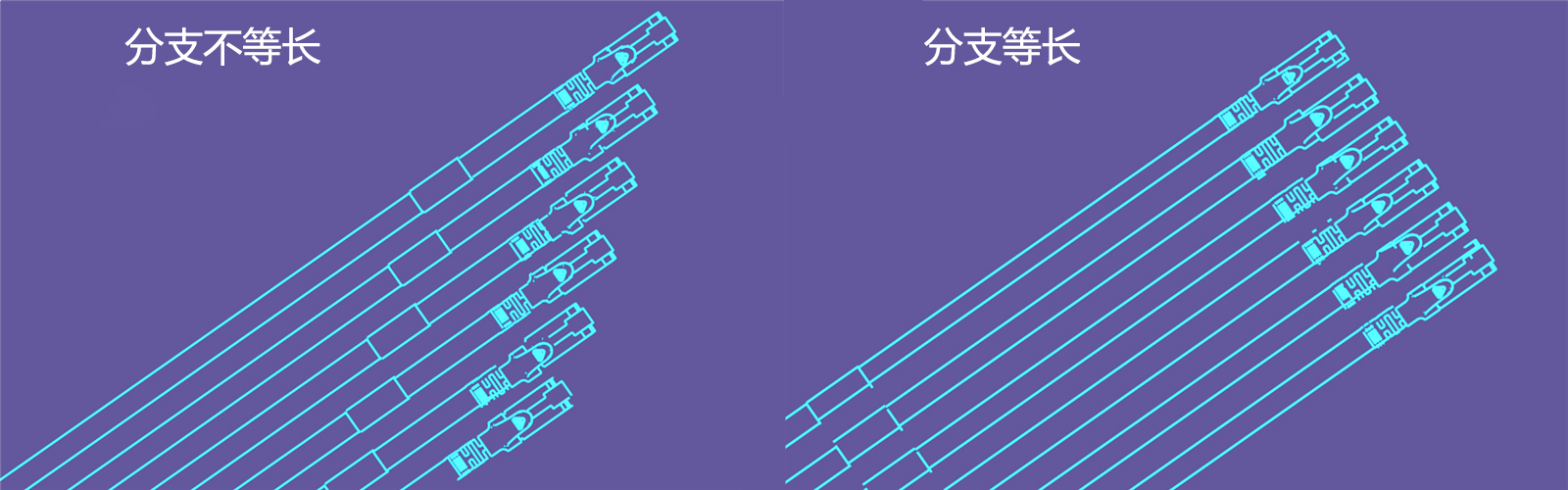

預端接主干銅纜兩端的分支主要有兩種結構類型，一種是分支等長的預端接主干銅纜，還有一種是分支不等長的預端接主干銅纜（如下圖）。分支不等長的預端接主干銅纜的布線更整齊，但是在布線前應計算各個分支線纜的長度是否能滿足布線需求。

預端接主干銅纜的長度

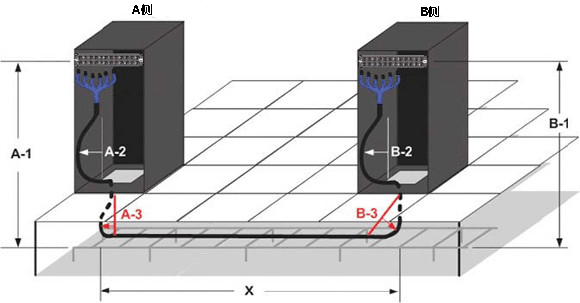

要想從預端接銅纜布線中獲得較大的利益，線纜的長度是必要的考慮因素，包括分支線纜的長度。線纜長度是指接頭到接頭間的距離，分支線纜的長度是指分支點到終端接頭的距離，在大多數情況下，分支線纜的長度達到3英尺即可。下面通過示意圖的形式教你計算預端接主干銅纜的合適長度：

線纜長度=（A1+A2+A3）+ X +（B1+B2+B3）

其中：“X”是指水平距離“A1”是指A側垂直距離“A2”是指A側機柜內線纜的實際長度“A3”是指A側線纜從地板上到機柜底部的距離“B1”是指B側垂直距離“B2”是指B側機柜內線纜的實際長度“B3”是指B側線纜從地板上到機柜底部的距離。
