PLC光分路器是一種基于石英基板的集成波導光功率分配器件，廣泛應用于無源光網絡（PON）和FTTx網絡。它是光纖鏈路中最重要的無源光器件之一，具有一個或多個輸入端以及多個輸出端，用來連接無源光網絡（PON）中的局端和終端設備，并實現光信號的分路。根據網絡結構的不同，PLC光分路器在網絡中的分布方式也不相同；通常，PLC光分路器有集中分布和級聯分布兩種，本教程將詳細介紹這兩種分布方式。

集中式VS級聯式

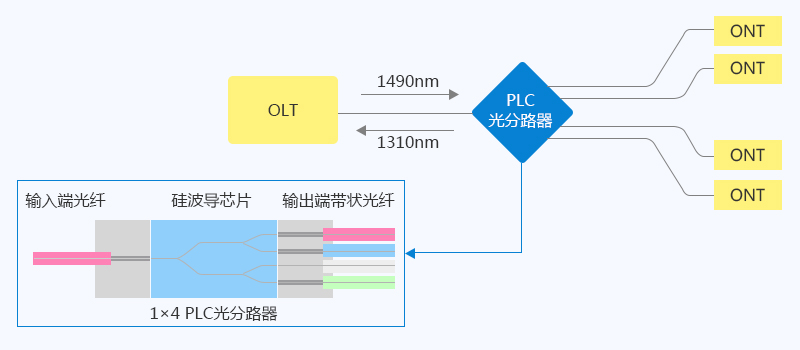

我們知道，PLC光分路器的一般使用方法如下圖所示，位于光線路終端（OLT）和光網絡單元（ONT）之間的PLC光分路器將局端的網絡服務均勻分配到各個終端用戶。

PLC光分路器集中分布

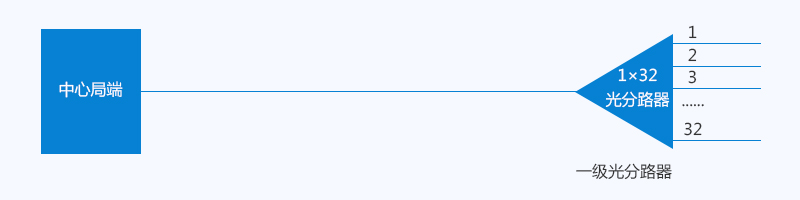

PLC光分路器集中分布即光分路器集中安裝在光線路終端（OLT）和光網絡單元（ONT）間的某一位置，集中對局端的信號進行分光處理，然后分別傳送到各個終端用戶，比較適合用戶較集中的網絡應用。這里使用的PLC光分路器分光比通常為1：32和1：64。如下圖所示，一個分光比為1：32的PLC光分路器可以用來將局端的網絡服務分別輸送到32個家庭用戶：

集中分布的PLC光分路器通常安裝在光纖分布集線器或光纖終端盒中。其中，用在光纖分布集線器中的PLC光分路器有托盤式、插片式和ABS盒式；用在光纖終端盒中的PLC光分路器有裸纖式等。

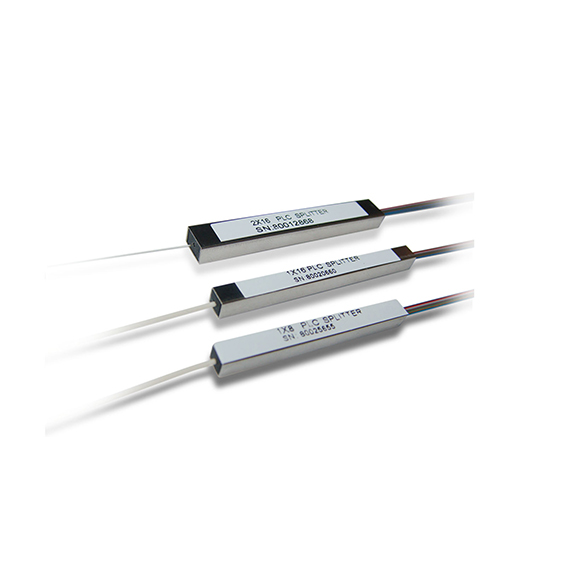

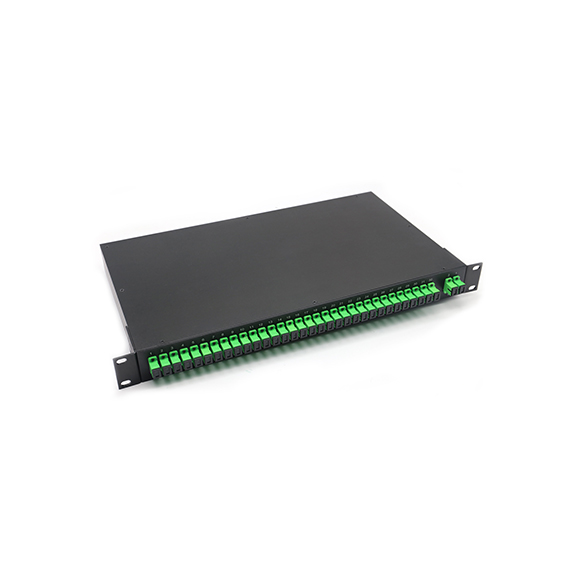

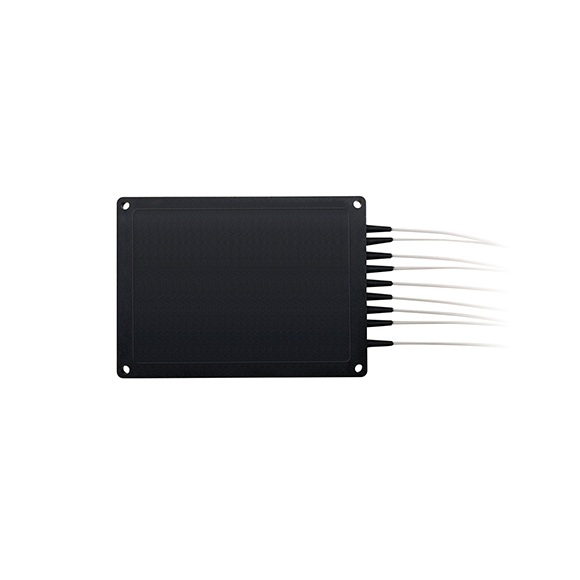

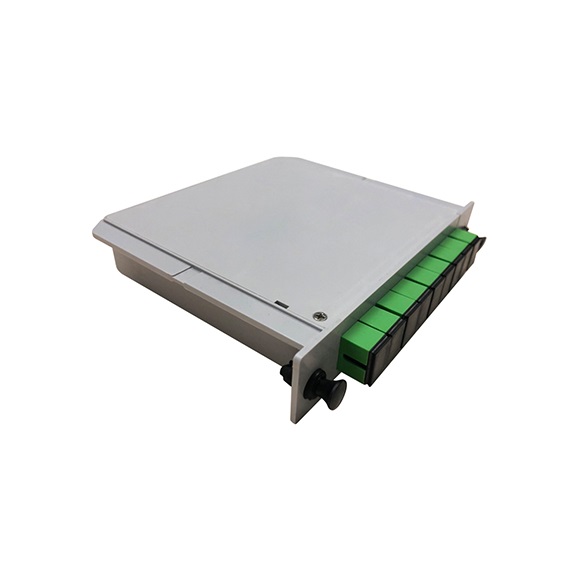

裸纖式PLC光分路器	ABS盒式PLC光分路器	插片式PLC光分路器	機架式PLC光分路器

PLC光分路器級聯分布

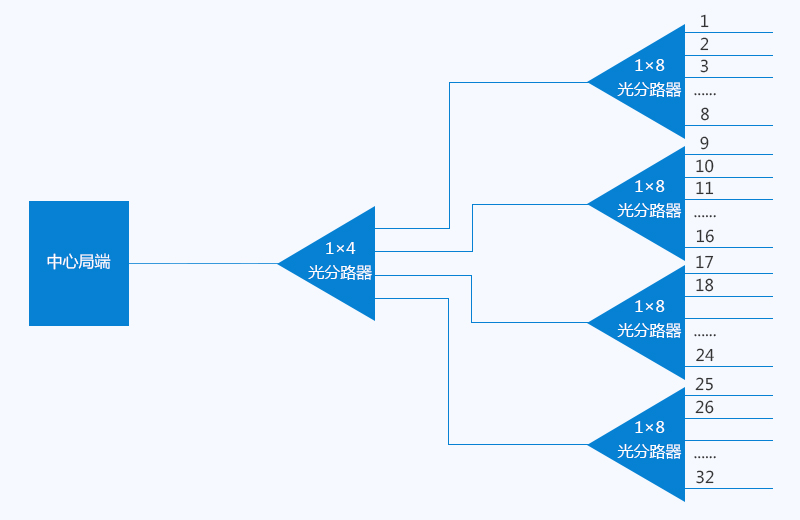

級聯分布與集中分布的最大不同點是級聯分布有二級分光（集中分布只有一級分光）。下圖是通過PLC光分路器級聯分布的方式向32個家庭用戶輸送網絡服務的示例圖，從圖中我們可以看出，各個光分路器是分散分布，而且一級分光器的分光比是1：4，二級分光器的分光比則為1：8。

這種分布方式要比PLC光分路器集中分布復雜，但是可以最大化地利用光纖資源，而且布線靈活，比較適合用戶較分散的網絡應用。
