眾所周知，SFP光模塊支持各種應用，如光纖通道(FC)交換機、SONET/SDH網絡、千兆以太網、高速計算機鏈路、CWDM和DWDM接口。當SFP光模塊和交換機連接時，光信號強度是確保整個連接正常運行的關鍵參數。本文將介紹SFP光模塊的光信號測量方法以及如何檢查SFP光模塊的光信號強度。
SFP光模塊的光信號強度及其重要性
通常，SFP光模塊的信號強度包括Tx功率和Rx功率兩部分，前者代表發射功率信號，后者代表接收功率信號。對于一般的SFP光模塊而言，Tx和Rx功率的值在特定范圍內則表示SFP光模塊可以正常運行。以Cisco GLC-SX-MM光模塊為例，其發射功率范圍為-9.5～-3dBm，接收功率范圍為0?-17dBm。如果Tx或Rx處于-30dBm或更低的范圍內，則表示沒有發送或接收到信號。
光信號的強度直接決定網絡連接是否正常，如果Rx功率不夠強，光鏈路中就不會有信號，這就是為什么在長距離傳輸中需要用到長距離光模塊或光放大器的原因。如果Rx功率過大，則SFP光模塊將會被損壞，因此，選擇一款優質的SFP光模塊是確保網絡連接能夠正常工作的基本保證。
SFP光模塊的光信號強度測量
一般來說，測量光信號強度的常用的方法有兩種：毫瓦（mW）和dBm，前者通過功率測量光信號強度，而后者則以分貝測量光信號強度。不同的廠商可能會采用其中一個來測量光信號的功率，例如Cisco交換機采用dBm來測量，而Brocade交換機習慣用mW來測量。因此，這兩種方法之間有一個方程式：
dBm->mW：mW=10dBm/10
mW->dBm：dBm=10*（Log mW）

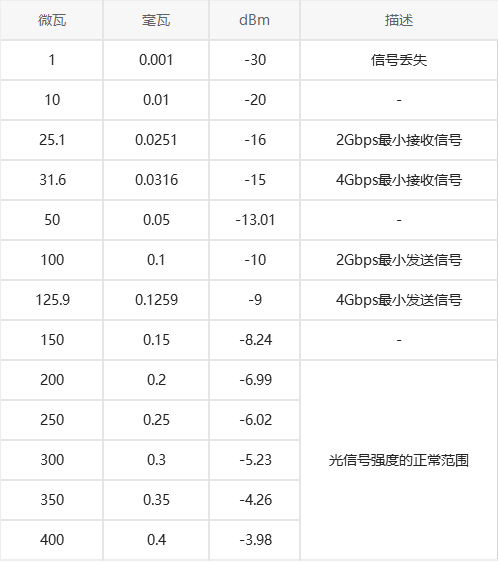

以下是EMC推薦的一些數據：
注意：光信號在傳輸過程中會衰減，為確保傳輸質量，網絡運營商還需要注意這個問題，以下是常見光模塊可接受的光衰減范圍。
- 速率是8Gbps的光模塊最大可接受信號衰減：-13.8dBm
- 速率是4Gbps的光模塊最大可接受信號衰減：-15.4dBm
- 速率是2Gbps的光模塊最大可接受信號衰減：-18.2dBm
如何查看SFP光模塊的光信號強度？
要確定SFP光模塊（發送器和接收器）是否以適當?shù)男盘栯娖焦ぷ鳎梢圆榭碨FP光模塊的狀態信息，這些信息非常關鍵，包括光纖類型、發射光功率范圍以及光接收功率等。
另外，像Cisco和Brocade SAN交換機這樣的交換機將提供CLI（命令行接口）參考，這種功能的用處是查看SFP光模塊的詳細信息，包括速率、序列號、部件號以及接收/發送方向光信號強度。以下圖片顯示了Cisco和Brocade交換機中SFP光模塊的詳細信息，其中包括光信號強度。

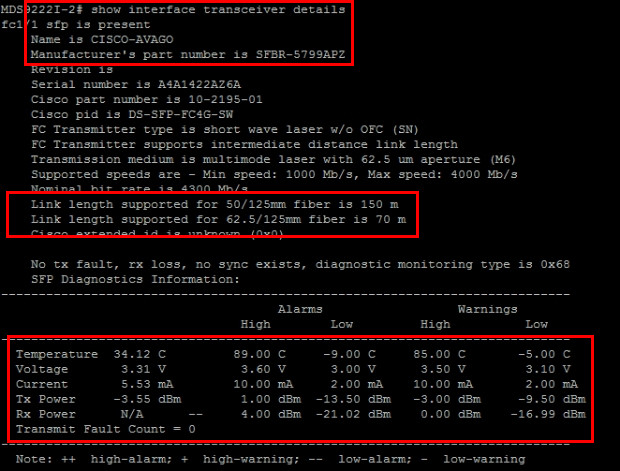

Cisco CLI-顯示接口光模塊詳細信息：

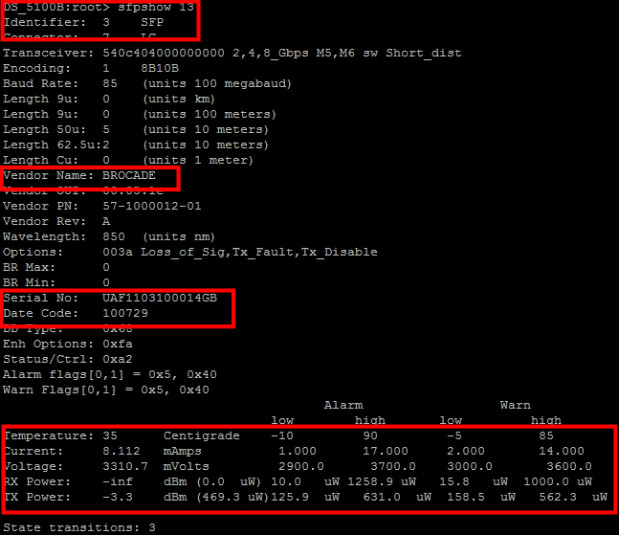

Brocade CLI-顯示接口光模塊詳細信息：
從上面的結果可以看出，雖然思科和博科測量光信號強度的方法不同，但是它們都提供了SFP光模塊的當前信號強度和有效光信號強度的范圍。只要SFP光模塊的信號強度在有效范圍內，SFP光模塊就可以正常工作。
結論
光信號強度是影響整個光鏈路的重要因素，本文介紹了在Cisco和Brocade交換機中測量和查看光信號強度的方法，希望對大家正確使用SFP光模塊會有幫助。
