隨著互聯網3.0的興起，帶寬需求呈指數增長，將推動針對云數據和電信提供商數據移動互連的不斷創新和部署。因此，在未來十年中，高度集成的硅光子平臺解決方案有望成為云數據和電信市場的關鍵支持技術。
高度集成的硅光子平臺對基礎設施業務意味著什么？
隨著速率的不斷提高，光纖將取代銅纜成為云數據中心內部主要傳輸介質。硅光子技術的發展，可以補充數據中心互連中的高速CMOS技術，加速這一轉變。
- 硅光子解決方案已經成功地在100G云數據中心內部署，可以與傳統的“芯片和線纜”分離解決方案競爭。預計硅光子將隨著云提供商過渡到下一個400G比特率時獲得市場份額。
- 集成的硅光子平臺解決方案在波特率不斷提高的情況下，具有優于傳統封裝解決方案的固有優勢。
- 超大規模數據中心的電源和散熱能力有限，無法用于服務器互連。集成技術在節省空間和功耗方面很有優勢。
- 與傳統的“芯片和線纜”光學行業相比，將光學組件集成到硅中介層上可以充分利用大型自動化電子組件系統的成本優勢。
- 隨著數據中心規模的擴大，集成技術將進入交換機和服務器之間的連接，以及服務器內部的連接。
光互連封裝

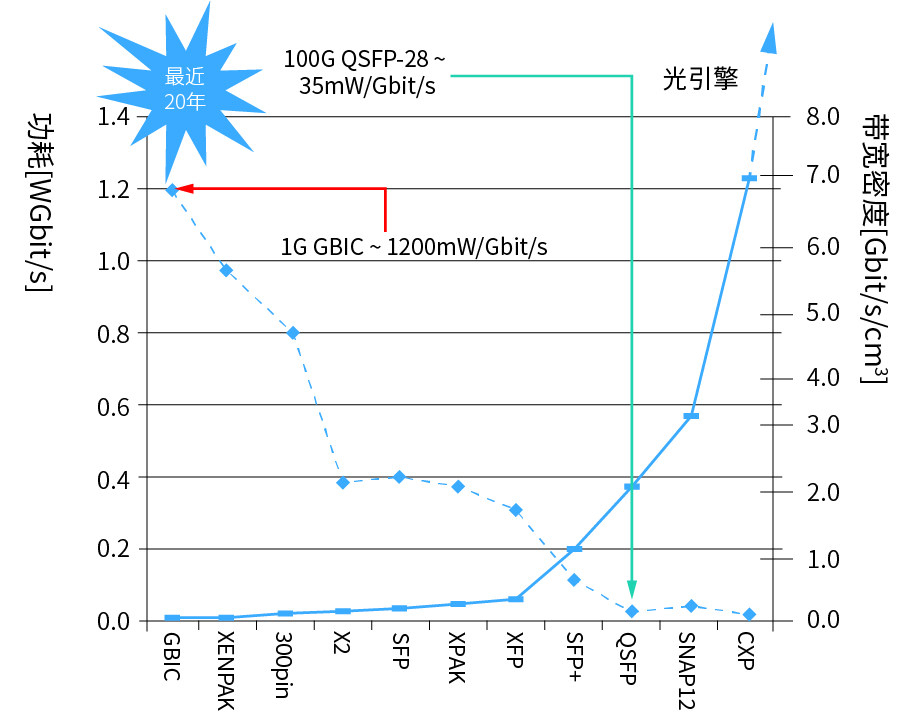

圖1顯示了過去20年中高速光口的演進。在此期間，可插拔模塊主導了光互連領域。
- 每單位帶寬的功耗降低了30倍以上。
- 每單位體積的帶寬密度增加了10倍。
- 從20年前的GBIC的千兆位數據速率到現在的DR4/FR4模塊的400Gbit/s數據速率，每個模塊的帶寬已增加了400倍。
以上成就是通過電子器件，光學組件和封裝的不斷改進而實現的。光引擎是不斷縮小的光學接口的下一步發展。
圖1：光模塊的演變
集成硅光引擎
近年來，人們一直非常關注硅光子平臺上的異質集成。
隨著交換機容量從當前的12.8TBit/s增加到51.2TBit/s，將光口置于在同一封裝內的交換機附近，可降低功耗，并繼續保持交換機帶寬的擴展能力。實現這些小型化的光互連將基于硅光子技術，并且將驅動電子設備和激光器異質集成在同一襯底上。這種異質集成將使電子器件的性能不受光器件的影響而得到優化，這對于高度集成的數據中心互連模塊至關重要。高度集成光引擎由具有光學組件的硅光子基板，利用2.5D多維度空間設計，將DFB激光器以及使用SiGe技術制成的調制驅動器和跨阻放大器（TIA）異質集成在一個芯片中，解決空間限制。以I品牌模塊為例：

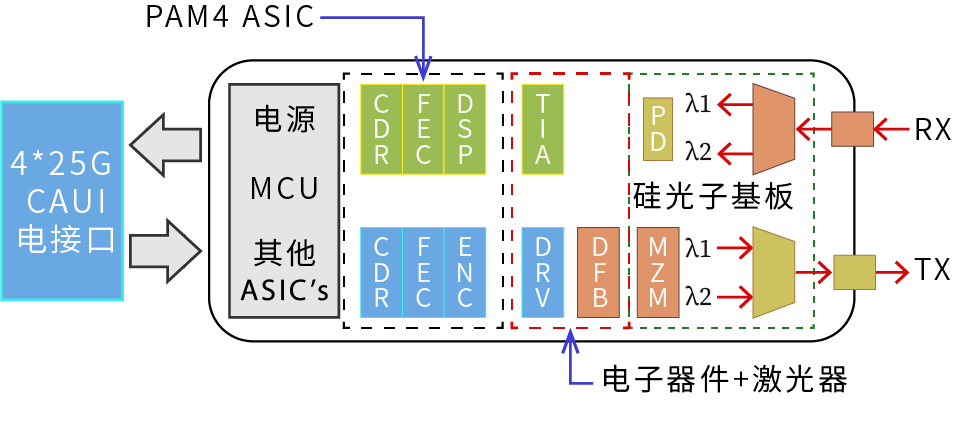

圖2：2λ, 100Gbit/s, QSFP28硅光引擎框圖
圖2顯示了基于高度集成的2λ，100Gbit/s，PAM4光引擎的框圖，該引擎基于高度集成的硅光子芯片和專為數據中心內部互連（可達80km）設計的PAM4 DSP。這里的TIA，驅動器和DFB（顯示在紅色虛線框中）與硅光子芯片是分開的，并通過導線鍵合到其上。這是I品牌模塊的基本架構，將QSFP28模塊的占用面積縮小到單個集成芯片中的光引擎實現。

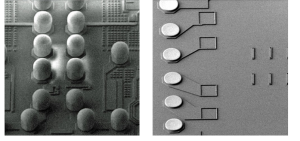

為了創建2.5D集成芯片，首先為TIA和驅動器鍍上Cu-Ni-SnAg凸塊，然后如圖3左側所示進行回流，以進行倒裝芯片配置。如圖3的右側所示，對與電子設備相連的硅光子芯片上的焊盤進行CuNiAu電鍍，然后將AuSn焊料沉積在硅光子芯片上以進行DFB激光附著。使用高精度倒裝芯片鍵合機將TIA和驅動器放置在重新設計的硅光子芯片上，并使用標準SMT工藝在260°C的回流爐中進行連接。
圖3：電子器件被“撞上”，而硅光子被“鍍上”
然后將CWDM波長的DFB激光器以較高的溫度連接到光引擎上，用于AuSn焊料。單層去耦電容器和旁路電容器也包括在硅光子襯底上，這極大地簡化了基于光引擎的光學模塊的設計。

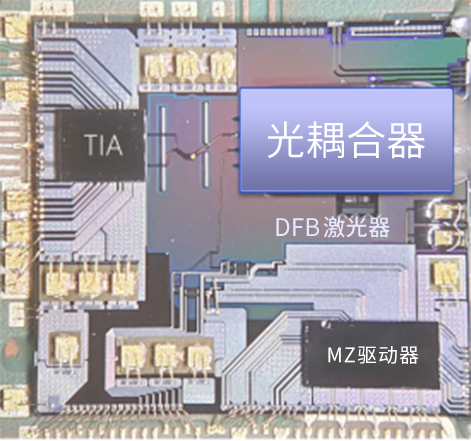

圖4中的2.5D組件比迄今已展示出的更為緊湊，現已展出的光引擎僅包含集成在硅光子襯底上的光源。
圖4：2.5D光引擎

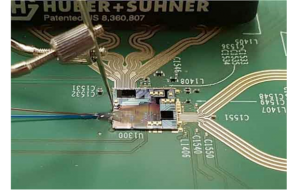

圖5顯示了測試光引擎的設置。PCB本身很簡單，它只有射頻走線和電容器。一組平行纖維被環氧樹脂附著在光引擎上，用于光發射輸出和接收輸入。PAM4數據通過RF電纜（在圖5的頂部）提供。TIA輸出也通過更靠近圖4右側的RF電纜連接到測試設備，DFB激光器使用外部探針偏置，它們可能像TIA和驅動器一樣被引線鍵合。
圖5：光引擎測試設置
為超大規模數據中心互連應用提供高度集成，低功率硅光子平臺的競賽才剛剛開始。下一代將需要DSP、電子、光學和多維集成方面的不斷進步。
資料來源：Inphi
