400G時代的到來

5G時代見證了新服務的出現，4K VR、物聯網（IoT）和云計算對網絡的帶寬、并發率和實時性提出了更高的要求。實際上，網絡流量的年均增長率仍保持在26％的高水平。

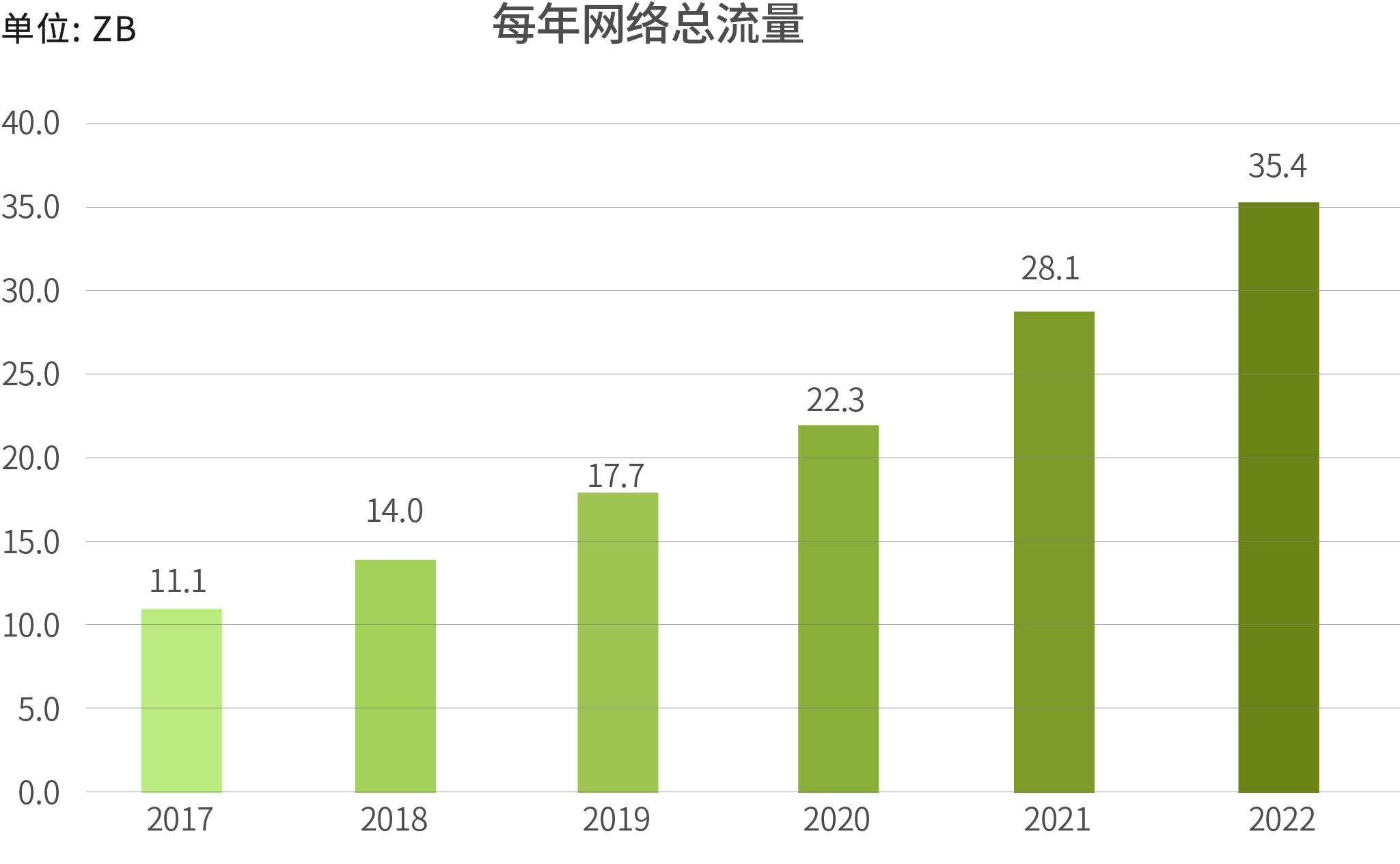

圖1-1?網絡流量快速增長

100GE技術在2013年出現，標志著該行業的技術轉折。因?yàn)?00GE端口無法滿足流量爆發所帶來的不斷增長的傳輸需求。如果將多個100G鏈路捆綁在一起，光纖資源將滯后于帶寬資源的增長，并且可能會出現負載不平衡的情況。因此，需要具有更高帶寬能力的高性能端口。于是隨著越來越多的網絡中使用具有更高速率的相干傳輸技術，用于遠程傳輸?shù)?00G端口需要升級。

根據LightCounting在2019年10月的市場預測報告，以太網和WDM/OTN側的400G光互連端口的增長率遠高于其他端口。

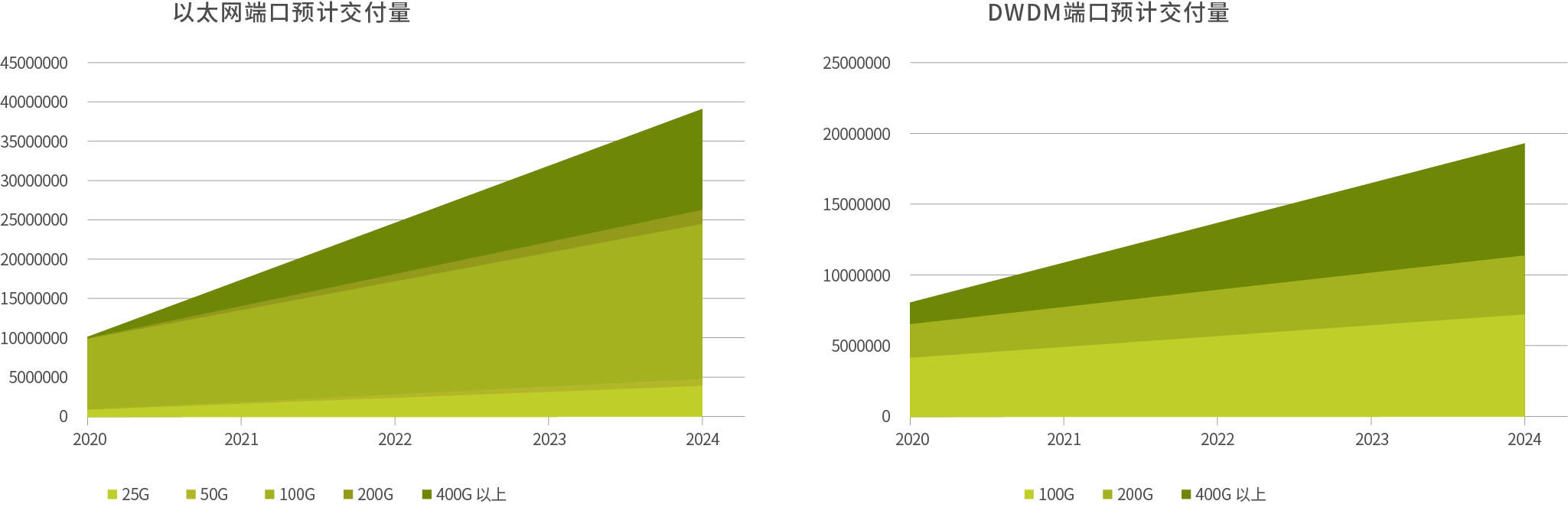

圖1-2?不同速率端口的發貨量預測

400G是下一代主流端口技術，具有顯著提高網絡帶寬和連接利用率的能力，可幫助運營商和OTT客戶有效應對數據流量的爆炸性增長。

400G光互連應用場景

通信網絡標準正在不斷發展以支持400G，三個國際標準組織（IEEE，ITU和OIF）已經發布了400G標準。IEEE802.3bs（400GE標準基準）已于2015年初完成，最終版本于2017年12月完成。與此同時，ITU-T SG15著重研究了與光傳輸網絡（OTN）相關的標準，ITU-T已完成了超越100G OTN標準化的定義。

自2013年以來，光纖互聯網絡論壇（OIF）一直在從客戶端到線路端發布有關400G互連的白皮書。

隨著行業標準和網絡要求的日趨成熟，400GE引領了ICT行業的發展，尤其在以下三種情況下獲得了越來越多的關注和應用前景：數據中心、城域承載網、長距離傳大容量傳輸網絡。

400G數據中心網絡光模塊解決方案

背景：東西向流量的快速增長

到2021年，約70％的數據中心東西向流量將留在數據中心內，預計增長率將大大高于南北流量和數據中心之間的流量。

云計算的滲透導致傳統的數據中心被云數據中心取代，大大提高了對高速光模塊的需求。

• 傳統數據中心使用10G低速光模塊，而云數據中心主要使用100G高速光模塊。
• 傳統數據中心主要傳輸南北向流量，而云數據中心主要傳輸東西向流量，從而驅動了大量的東西向連接，并顯著增加了單個服務器上光模塊的使用率。因此，主要依賴東西向流量的服務（例如機器學習和人工智能）需要更多的計算和存儲功能。

當前，云計算數據中心已完全采用25G/100G光互連解決方案。然而，在2018年下半年，北美的大型OTT客戶，導致了向50G/400G光互連解決方案的轉換。同時，已有公司計劃在2020年開始部署400G解決方案。從2019年上半年開始，中國OTT客戶也開始了400G研究，在中國發起了涉及多個400G光模塊供應商的首次400G測試。

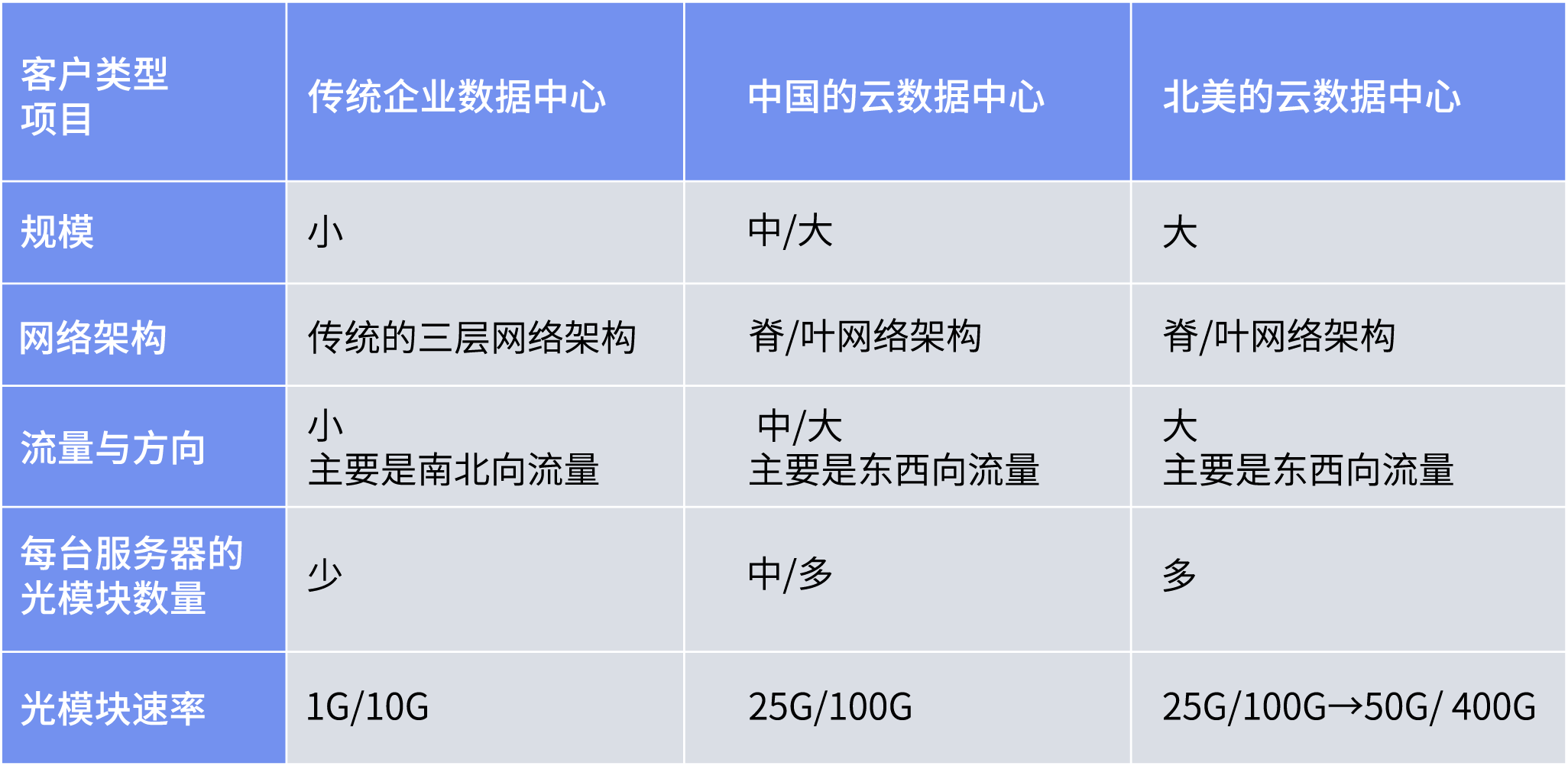

表3-1 不同類型數據中心的比較

趨勢：單位成本和功耗更低

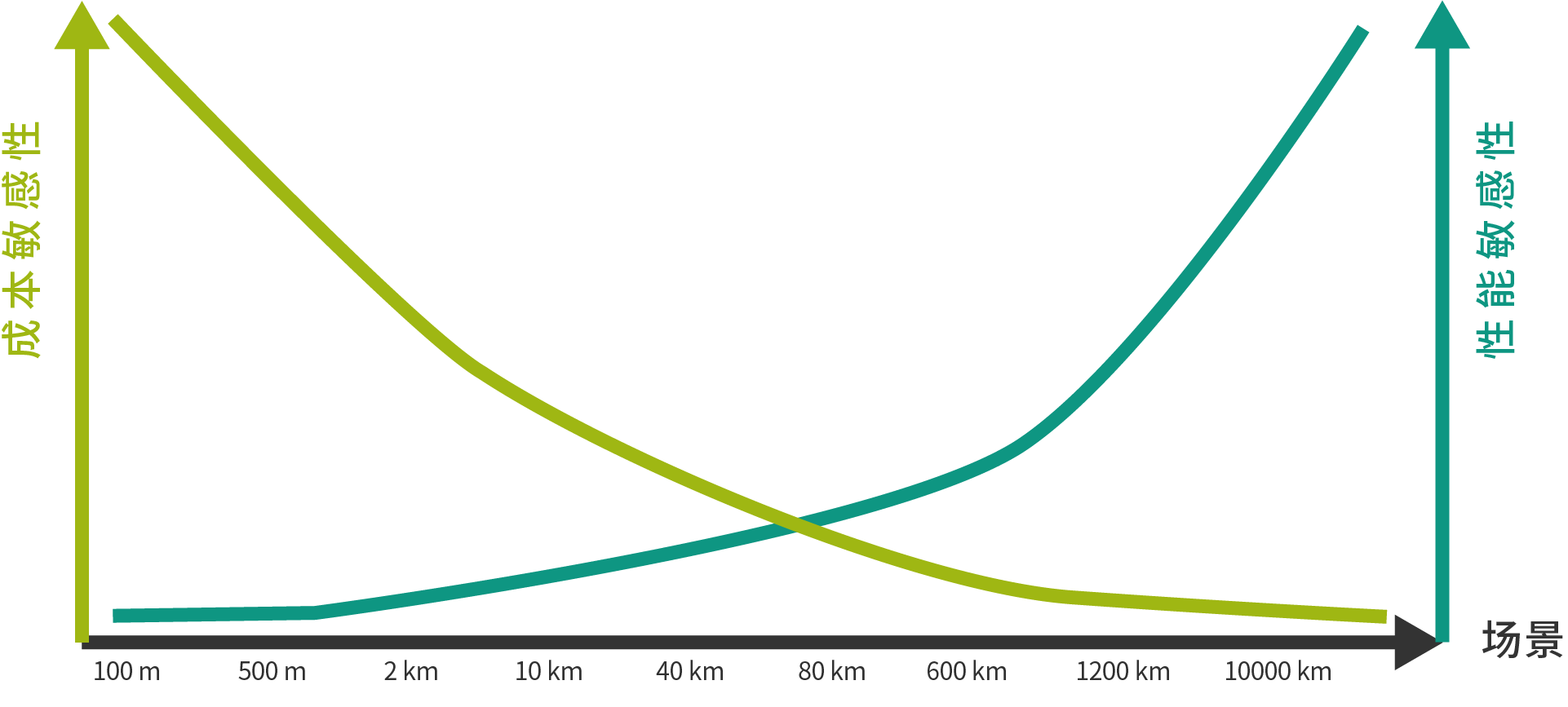

通常，用戶體驗會隨應用程序場景而變化。在長距離WDM場景中，用戶對性能更敏感，期望更長的傳輸距離和更高的頻譜效率。相反，考慮到距離，體積和功耗，短距離數據中心方案中的用戶對成本更加敏感。

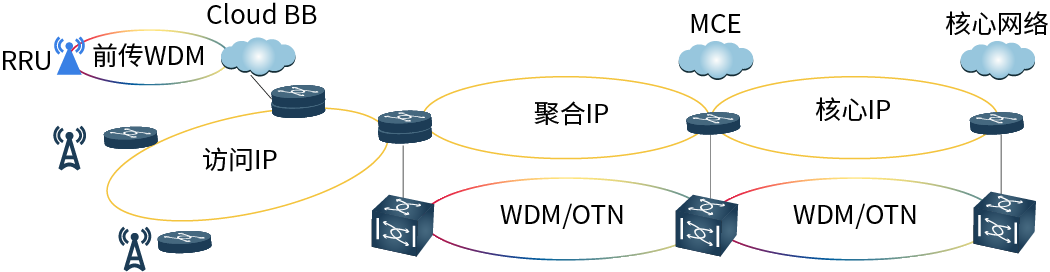

圖3-1?城域綜合承載網架構

英特爾創始人戈登·摩爾（Gordon Moore）提出了摩爾定律，他預測微芯片上的晶體管數量每24個月翻一番，這在過去半個世紀中使半導體行業大為受益。還有一個光學摩爾定律適用于光電領域，該定律指出，短距離光學模塊每四年發展到下一代，從而使單位比特成本和功耗減少一半。

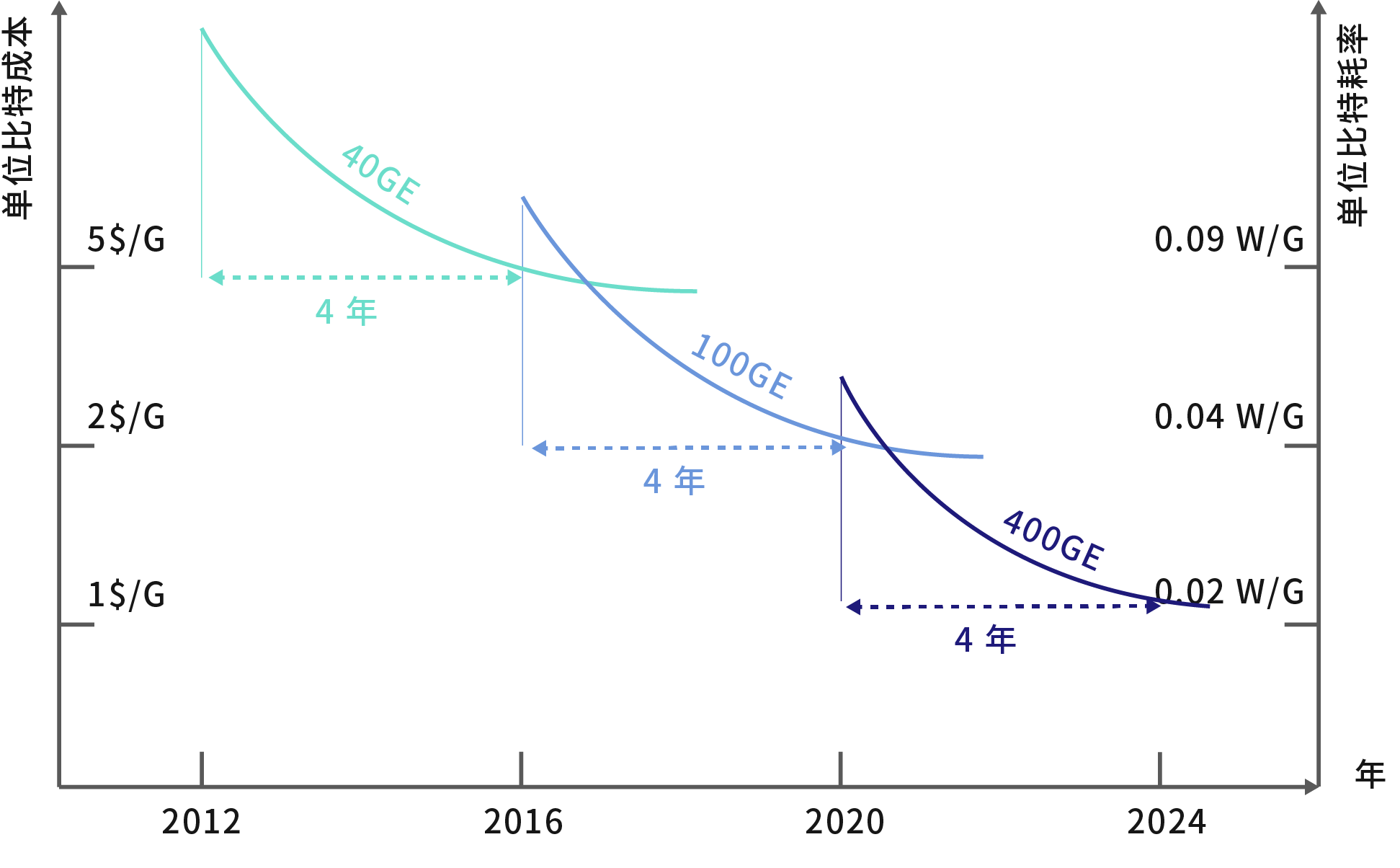

圖3-2??數據中心網絡中的光學摩爾定律

通過三種方法，光模塊可以達到更高的速率以滿足光學摩爾定律所描述的要求：提高光學組件的速率（更高的波特率），使用更多的通道或通過高階調制降低單位比特的傳輸成本。

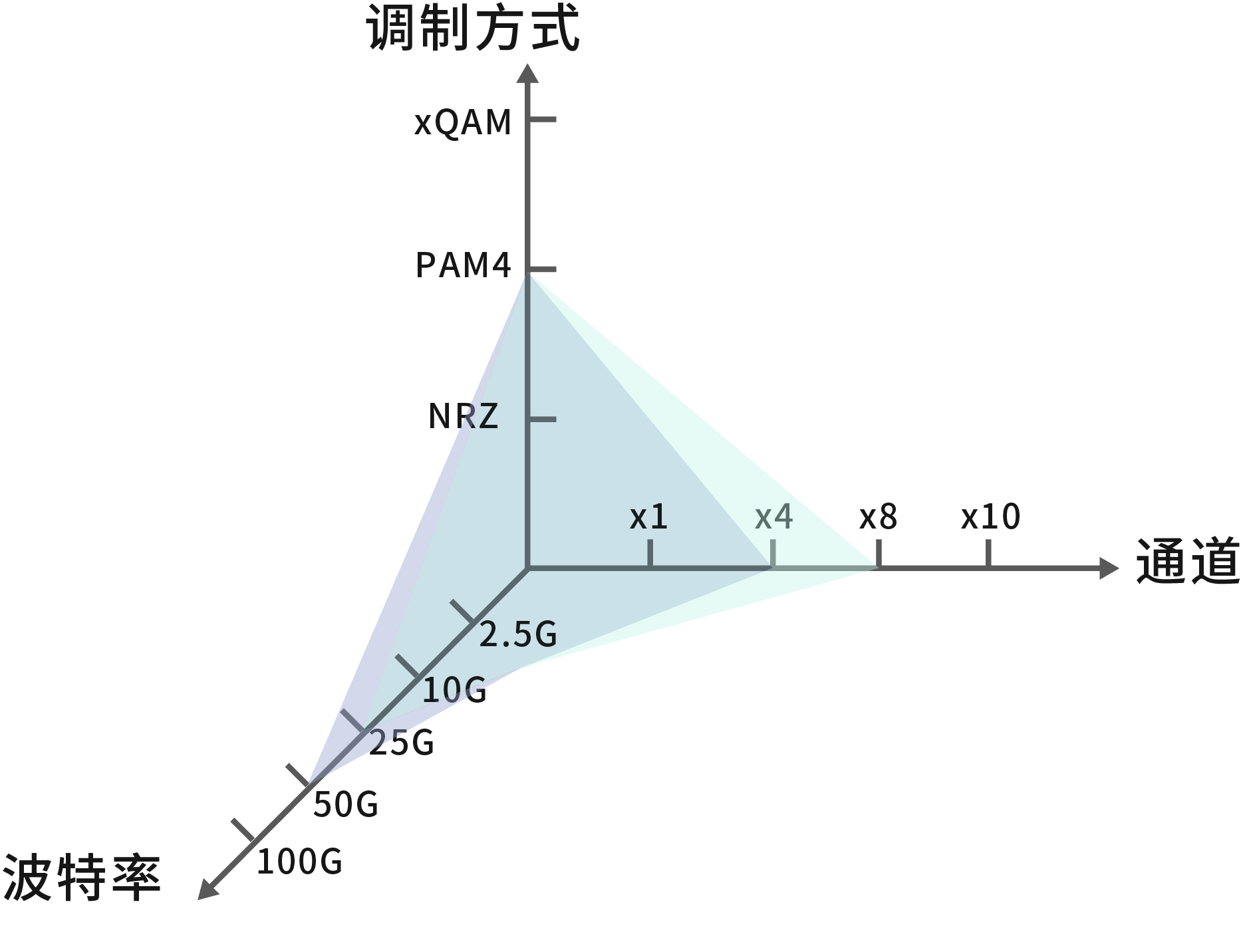

圖3-3 提高數據中心網絡光模塊速率的技術方向

• 使用PAM4高階調制

4級脈沖幅度調制（PAM4）技術效率更高，可以有效提高帶寬利用率。PAM是不歸零（NRZ）編碼之后最流行的信號傳輸技術。

NRZ信號使用高電平和低電平來表示數字邏輯信號中的1和0，并且可以在每個時鐘周期中傳輸一位邏輯信息。相反，PAM4信號使用四個信號電平進行傳輸，并且可以在每個時鐘周期中傳輸兩位邏輯信息（00、01、10和11）。因此，在相同的波特率下，PAM4信號的比特率是NRZ信號比特率的兩倍，使其成為400G模塊的最佳選擇，以提高傳輸效率并降低傳輸成本。

• 使用更多通道

根據歷史數據，具有八個以上通道（例如x10和x16）的解決方案導致較低的良率和較低的可靠性，而多通道（x4或x8）架構則更具成本效益，并降低了功耗。

100G（4x25G）CWDM4和100G SR4模塊已成為上一代數據中心光互連的主流解決方案。

• 使用波特率更高的光電芯片

基于包括直接調制激光器（DML）和垂直腔面發射激光器（VCSEL）在內的25Gbaud/s光學芯片產業鏈，數據中心100G光學模塊采用NRZ信號和x4架構來實現。包括DML，集成了電吸收調制激光器（EML）和VSCEL在內的各種25Gbaud/s光學芯片正在不斷發展，以支持更高的56Gbaud/s波特率。當前，有56Gbaud/s EML產業鏈可用，而56Gbaud/s DML和VCSEL芯片仍在研究中。

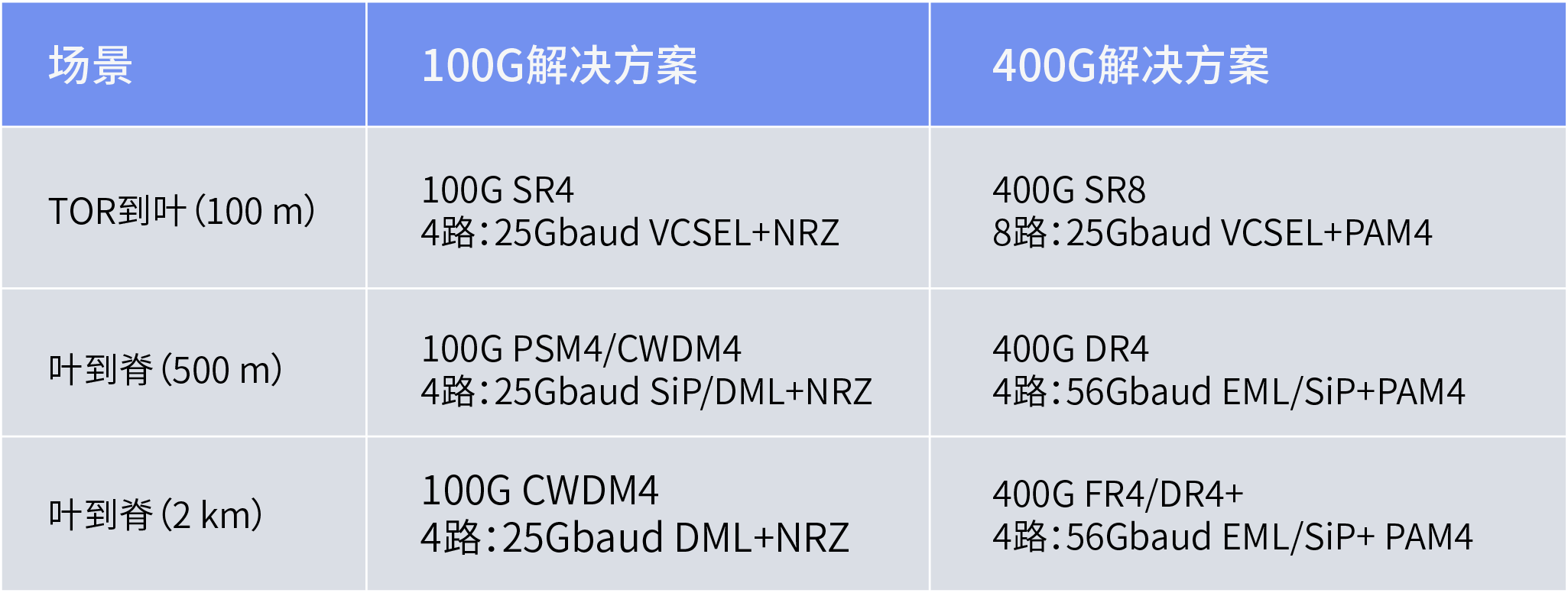

表3-2 數據中心對光電芯片要求

用于城域網的400G光模塊解決方案

背景：新服務推動5G時代的流量增長

隨著5G的快速發展，包括4K VR、物聯網、超高清視頻、VR、增強現實（AR）和車聯網（IoV）在內的新服務對承載網絡提出了以下新要求：超高帶寬，多連接通道，超低延遲和高可靠性。由于城域網的100GE端口無法支持需要超寬帶的匯聚層和核心層，因此基于400GE的光互連解決方案是必要的。

圖4-1?5G承載網絡架構

以5G承載網為例。根據下一代移動網絡（NGMN）聯盟的帶寬評估，在城域網大規模5G商業化期間，接入層帶寬將發展到50GE，而核心層帶寬將發展到200GE/400GE。

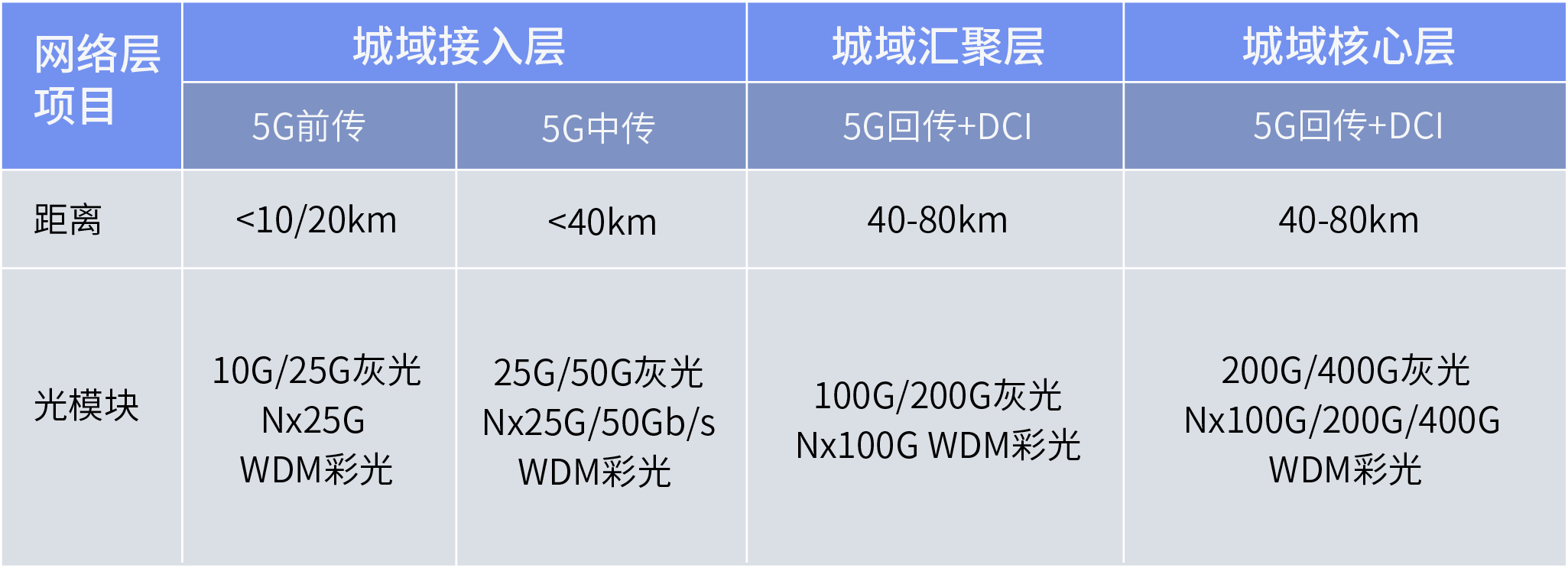

表4-1?5G承載網光模塊帶寬要求

同時，數據中心正在從骨干層遷移到城域網的邊緣。因此，數據中心流量的快速增長提出了更高的帶寬要求，從而加速了數據中心互連接口的帶寬從100G升級到400G。

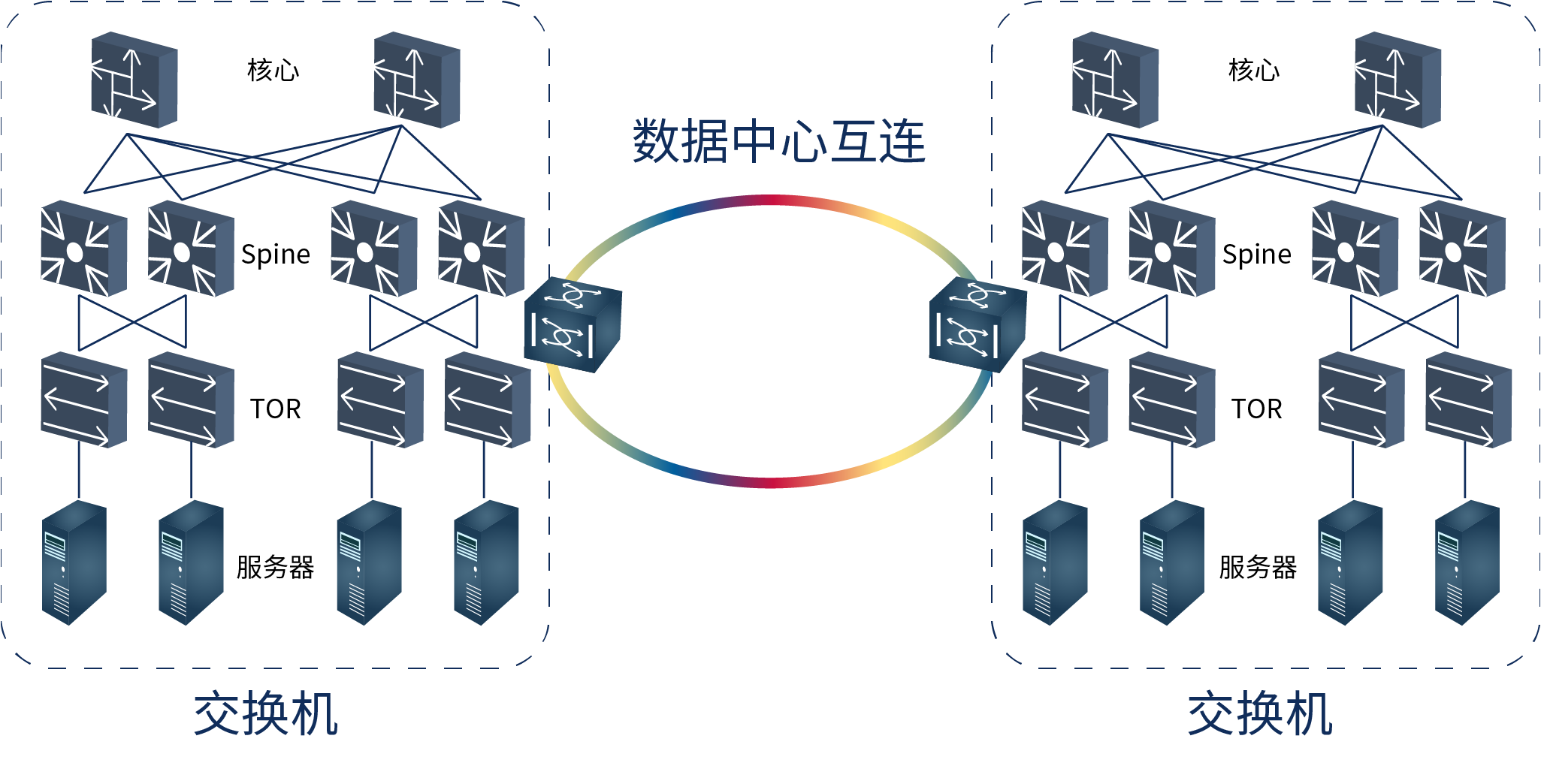

圖4-2?數據中心互連組網圖

趨勢：單位比特成本更低，可靠性更高，距離更長

在5G時代，預計5G站點將比4G站點多1.5到2倍，而城域網中使用的光模塊數量有望達到數千萬。光模塊成本與設備成本之比也在不斷增加，導致運營商在網絡建設投資中優先考慮較低的光模塊成本。運營商也迫切需要400GE光模塊僅需要100GE光模塊的功耗和單位比特成本的一半。另外，載波承載網絡比數據中心具有更高的可靠性和性能要求。

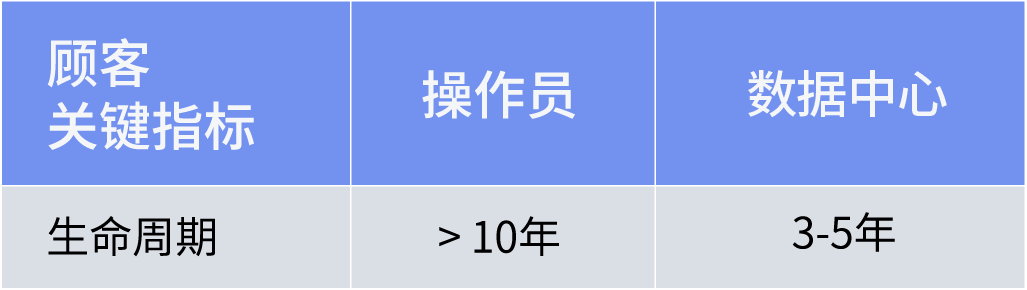

表4-2不同場景下光模塊的生命周期要求

與傳輸距離短的數據中心網絡相反，傳輸距離長的城域集成承載網對光模塊的傳輸性能有更高的要求。

表4-3不同場景下的傳輸距離

城域集成承載網采用數據中心組網場景中的技術，以實現400G的更高傳輸速率，降低單位比特的傳輸成本。

• 提高光學元件的波特率

可以通過增加光學組件的比率來提高線路容量，但是由于III-V半導體激光器的性能瓶頸，該方法受到限制。根據城域網的要求，已批量應用了25Gbps的光學組件（DML和EML）。但是，在56Gbps級別，僅EML可用。

• 更多通道

鑒于光學組件的帶寬和性能改進受到限制，可以并行使用多個通道來實現100G傳輸，如4x25G NRZ技術所示。25G組件的成熟產業鏈可以重復使用，以提前提供大容量解決方案，從而滿足實際應用需求。在400G時代，多通道解決方案將是必不可少的，考慮到成本和功耗，x4或x8多通道架構是最合適的。

• 使用高階調制

當使用高階調制格式時，可以在不增加信號波特率的情況下提高頻譜效率，從而提高總承載率。當前，PAM4具有25G的發射器和接收器，是業界主流的調制方式，因?yàn)樗兄趯?shí)現單通道50G傳輸速率，從而降低了單位比特功耗和成本。

鑒于城域集成承載網絡對光模塊的可靠性和性能要求很高，因此一直受業界高度重視。

• 使用更可靠的組件

在城域集成承載網中，光模塊主要應用于運營商級場景。它們要求具有10年的生命周期，在0°C至70°C的溫度范圍內能充分工作，并采用密封包裝以確保其可靠性。降低成本對于數據中心模塊變得越來越重要，從而推動了非密封封裝技術的發展。但是，此類技術在電信級場景中仍面臨以下挑戰：

激光二極管（LD）的可靠性風險：非密封封裝對LD端面的涂層要求更高。

熱電冷卻器（TEC）的冷凝和化學腐蝕風險：LAN波分復用（LWDM）組件使用TEC進行溫度控制。結果，LWDM組件的某些部分（TEC所在的位置）的溫度低于環境溫度，在非密封環境中存在凝露的風險，長期暴露于水蒸氣中可能會導致電化學腐蝕。

光路污染風險：在非密封封裝和LD芯片與光口之間的空間中，非密封包裝無法避免以下問題：由于凝結和污染，光表面功率可能會發生變化；并且組件內部的膠水可能會吸水并導致光路的相對位置發生變化，這也會改變光功率輸出。

• 使用高性能LWDM發射器

粗波分復用（CWDM）波長間隔為20nm，并且不需要TEC進行冷卻，從而大大降低了成本。CWDM發射器支持2km的應用，并且是數據中心方案的主流解決方案。與CWDM相比，LWDM具有5nm的波長間隔，并具有低色散損失和更高的傳輸性能。因此，它是城域網中運營商級方案的首選。以100G/通道解決方案為例。傳輸10km之后，CWDM的色散窗口和色散損失（2.5dB）遠大于LWDM（1dB）。在400G時代，CWDM無法支持10km以上的遠程傳輸，因此LWDM發射器將成為城域集成承載網絡的主流解決方案。

• 將高性能接收器與雪崩光電二極管（APD）結合使用

通常，25G發射器的輸出功率為0–3dBm，25G PIN接收器的靈敏度約為–7dBm，無法滿足電信級光模塊的長距離（40km）傳輸要求。因此，需要高性能的APD來提高接收器的靈敏度。

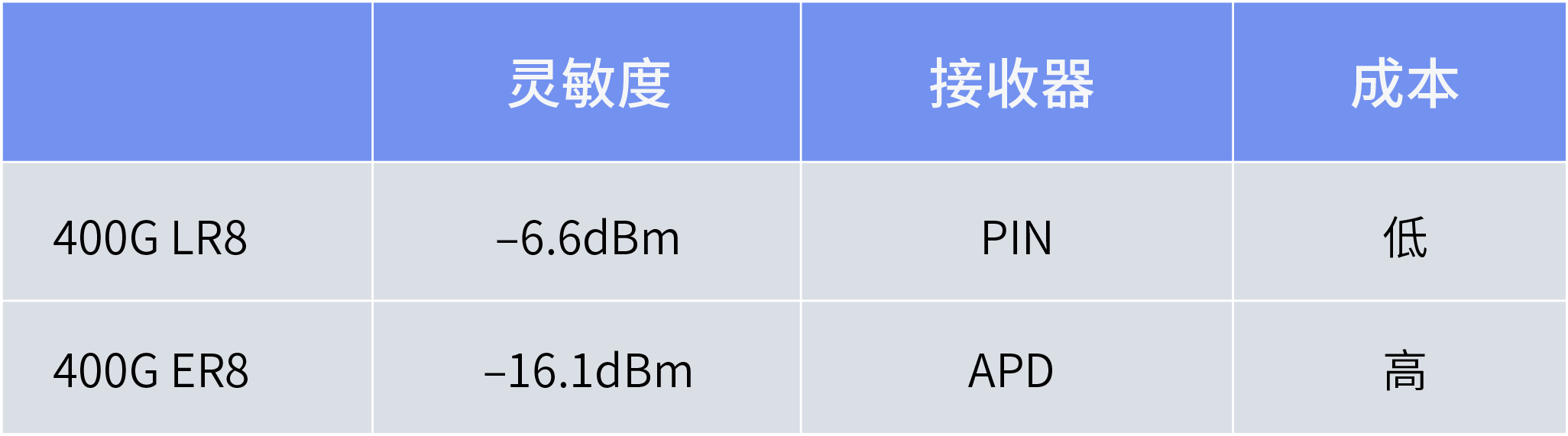

表4-4?光模塊的光接口規格

• 引入相干技術

受組件性能的限制，400G PAM4解決方案不支持80km以上的遠程傳輸。為了克服這一挑戰，應該引入已經成功部署在長距離傳輸網絡上的成熟的相干技術。此外，SiP和InP集成技術以及互補金屬氧化物半導體（CMOS）技術不斷發展，以支持具有更低功耗的更小的相干光模塊。借助緊湊的ICT/ICR和低功耗7nm oDSP，可以實現400GE緊湊的QSFP-DD相干光模塊。2017年，OIF 400ZR項目啟動，該項目定義了串聯前向糾錯（CFEC）模式和低復雜度400G-16QAM調制模式。性能和功耗都被認為可以支持80-120km的城域網和數據中心應用。

400G ZR具有低功耗和緊湊封裝，可用于城域邊緣訪問場景。但是，原始400G ZR定義的性能無法滿足城域邊緣訪問場景的要求。為了解決這個問題，一些光模塊供應商正在采用基于400G ZR算法和FEC算法的高性能算法，以滿足200-300km的傳輸要求。但是，更高的性能會導致更高的功耗，進而對系統的散熱造成壓力。作為響應，一些供應商在ZR+方案中采用CFP2封裝尺寸。

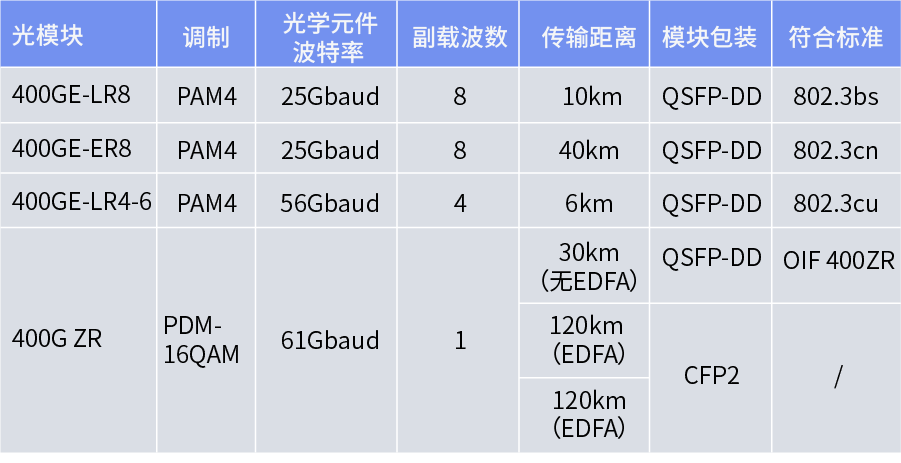

表4-5不同傳輸距離的光模塊規格

DWDM網絡的400G光模塊解決方案

背景：流量增長為長距離傳輸增加帶寬壓力

網絡流量的增長導致傳輸網絡上端口帶寬的增加。對于長距離和高帶寬傳輸，基于波分復用器（WDM）的相干傳輸技術提供了最佳解決方案。

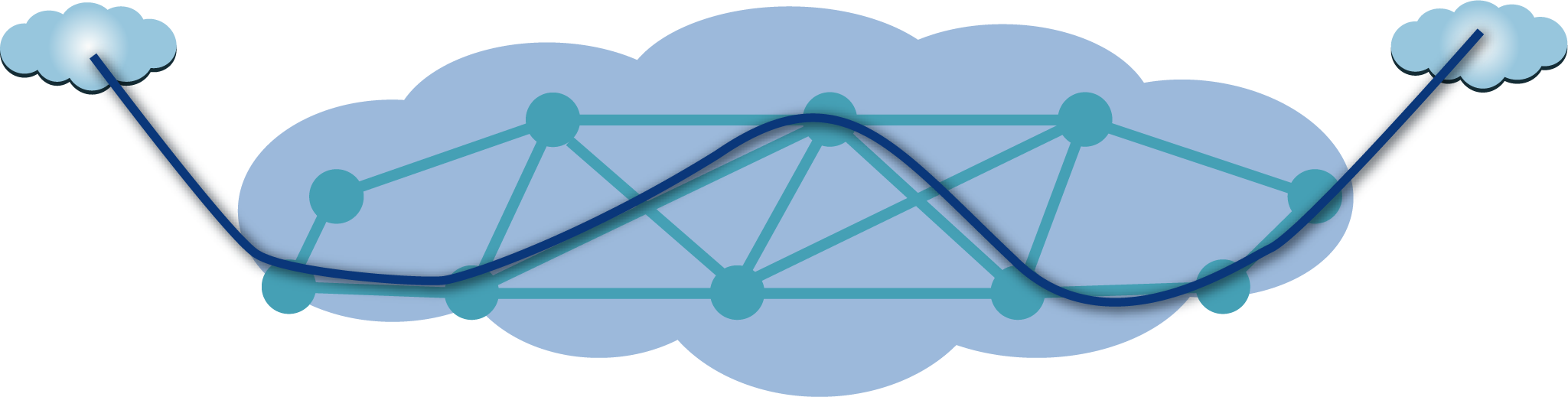

圖5-1遠程傳輸圖

隨著400G一致性解決方案的成熟，到2020年以后，對400G一致性端口的需求將迅速增長。推動400G一致性端口增長的動力有兩個：網絡帶寬的增長和客戶端400GE端口數量的增加。事實證明，使用一個400G波長來承載400GE服務是最經濟高效的方法。根據LightCounting的預測報告，將在越來越多的網絡中使用400G相干端口，并將在未來5年內看到最快的增長。

隨著網絡流量，波長總數以及一個網絡中波長的持續增加，網絡運營商還將增加網絡管理和調度的靈活性要求，從而促進可重配置光分插的大規模部署。多路復用器（ROADM）和光交叉連接（OXC）。借助波長選擇交換（WSS）技術，運營商可以根據需要動態配置波長路徑，從而通過光路實現點對點連接，并減少等待時間和功耗。由于這些好處，越來越多的運營商開始采用這種解決方案。例如，2017年，中國的運營商在長江中下游建造了ROADM網絡，該網絡具有多達364個波長。

靈活的速率調制和靈活的網格技術使DWDM網絡更靈活，更具彈性，而傳統的DWDM系統使用固定的50/100GHz柵格，中心頻率和通道寬度。如果可以使用彈性調制和柵格技術，則可以根據容量和傳輸距離自定義每個端口的調制格式和通道寬度，從而提高頻譜效率和傳輸容量。

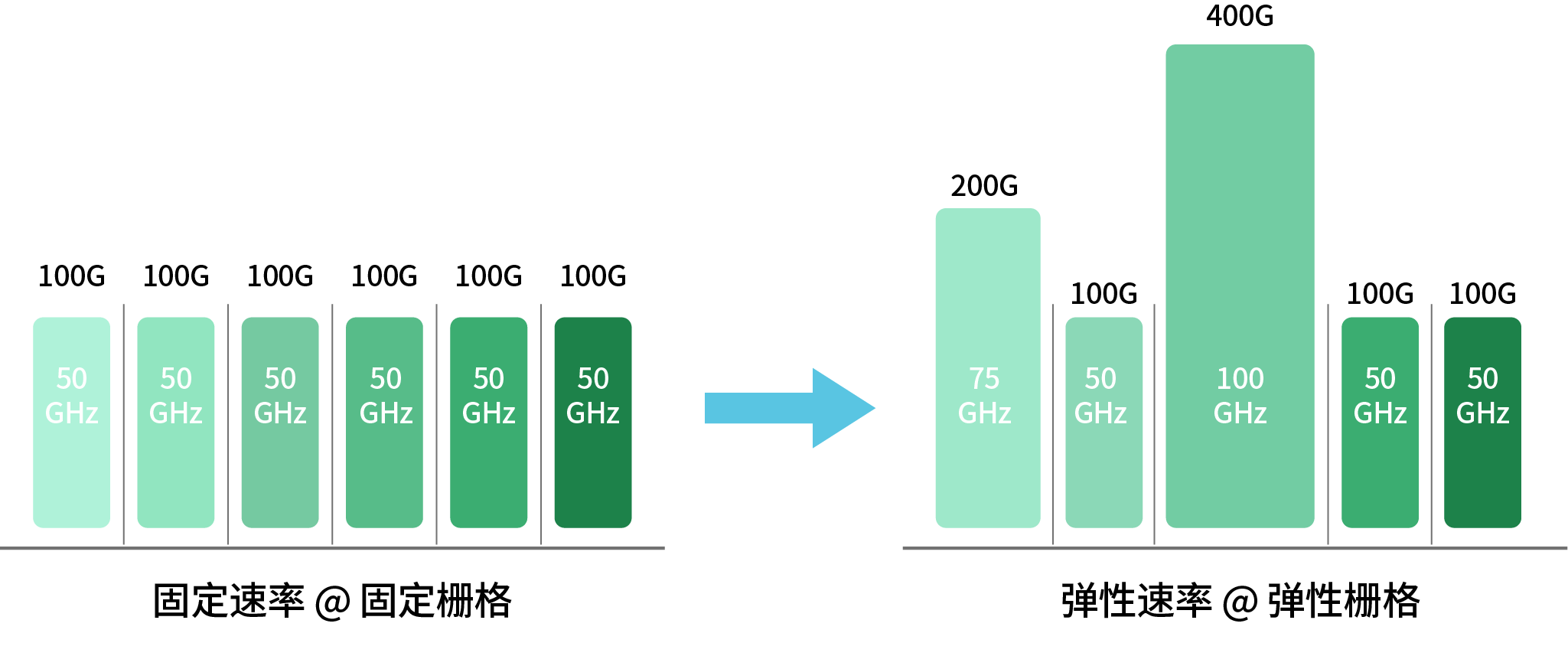

圖5-2 彈性速率和柵格，用于靈活的網絡配置

網絡架構的變化需要更靈活的線端光模塊，以支持彈性速率和彈性柵格。

趨勢：更高的光譜效率，接近香農極限

相干光模塊在三個方向發展：

• 頻譜效率：根據oDSP算法的進步，提高頻譜效率和單纖容量。
• 波特率：提高單波長波特率以獲得更高的單端口帶寬，從而降低單位比特成本和功耗。
• 更小的尺寸和更低的功耗：使用集成的光電組件，先進的制造工藝和專用的oDSP算法。

由于香農極限，64Gbaud 400G波長無法實現長距離光傳輸所需的性能。有必要使用更高的波特率和更復雜，更強大的oDSP算法，以滿足城際（區域）和長距離骨干網的需求。例如，對于長距離鏈路（>1000km），400G波長的波特率應高于90Gbaud，并且oDSP中的ADC和DAC速率需要同時提高。

但是，隨著波特率的增加，光纖的傳輸代價更高，甚至更難以補償。因此，需要更強大的補償算法來補償物理通道損傷?？紤]到ROADM已被廣泛使用，端到端波長鏈路需要穿過數個甚至數十個ROADM，其中包含波長選擇開關（WSS）。WSS濾波疊加效應使鏈路的有效帶寬變窄，從而導致對oDSP中的補償算法有更高要求。

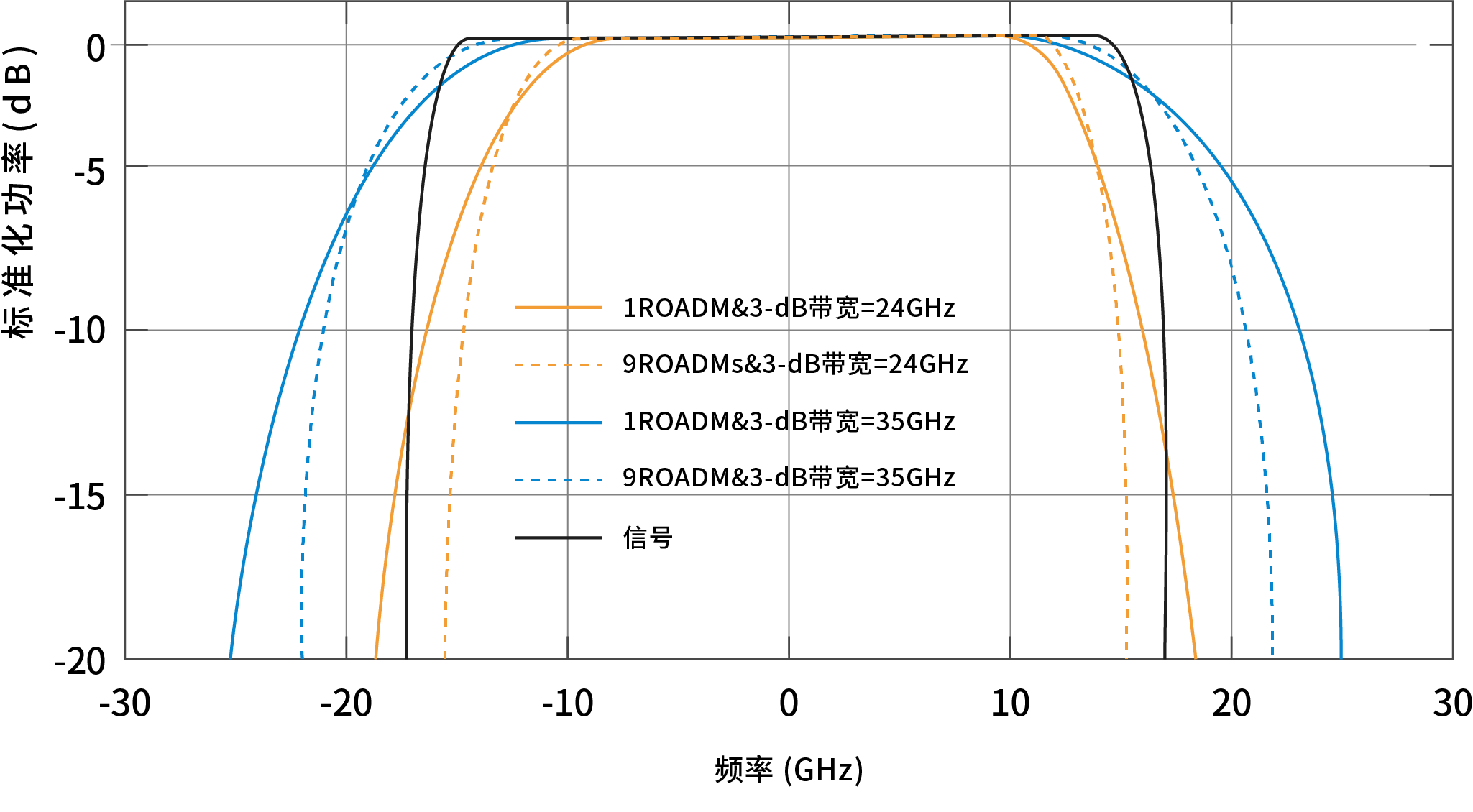

圖5-3 多層ROADM對光通道帶寬的影響

此外，許多運營商希望基于端口速率和傳輸距離靈活配置調制格式和波特率。例如，為400G長距離傳輸部署400G 16QAM，為數十km的城域數據中心互連部署800G 64QAM，以提高頻譜效率并降低單位比特成本。借助這種靈活的調制技術和光學層的彈性柵格，可以最大程度地提高光纖容量，從而節省了光纖投資。

結論

對更高容量，更低單位比特成本和更低功耗的需求正在推動光模塊的傳輸速率越來越高。作為上一代的主流技術，100G已進入其生命周期的成熟和穩定階段，單位比特成本的降低受到極大限制。

當前，主流400G光模塊已經用于各種網絡場景中，例如數據中心網絡，城域集成承載網絡以及大容量和長距離傳輸網絡。
