蓬勃發展的5G市場
2019年5G推出，在亞洲，北美和歐洲迅速發展。GSMA預測，未來5年5G連接將持續增長。GSMA預計，到2025年，這一數字將達到5億。

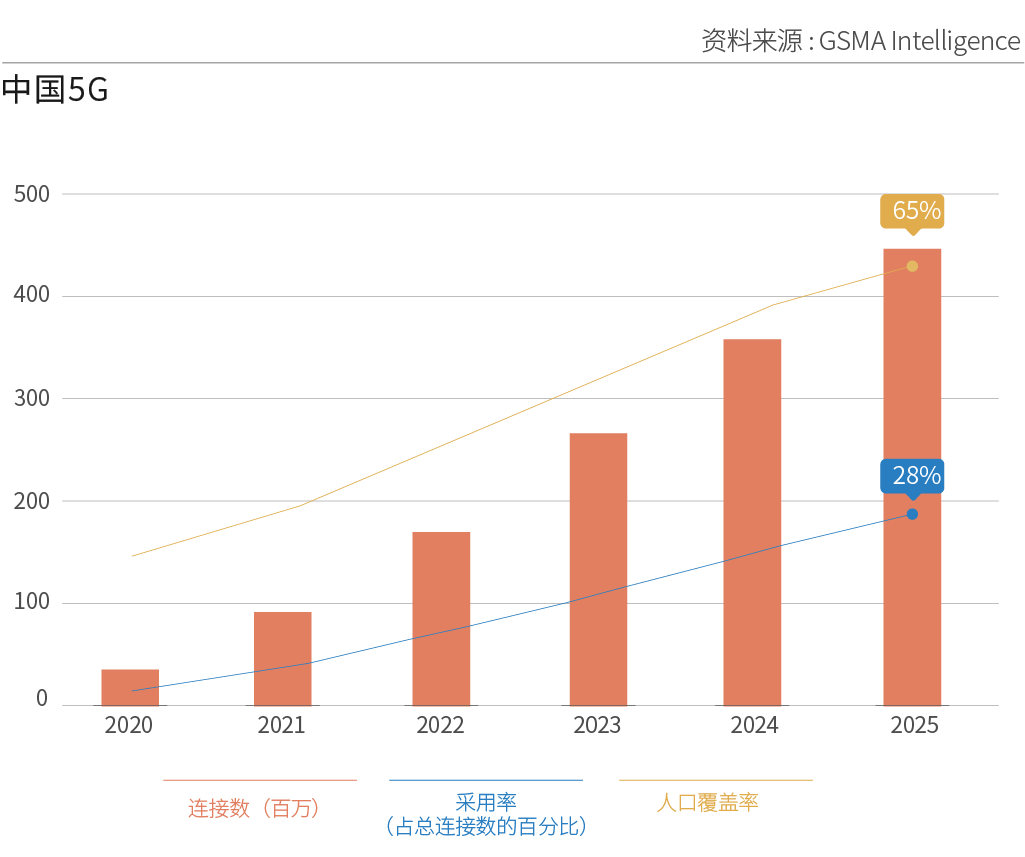

圖1-1 5G連接預測
2020年至2025年，全球運營商將在移動通信領域投資約1.1萬億美元，其中約80％將用于5G資本支出。

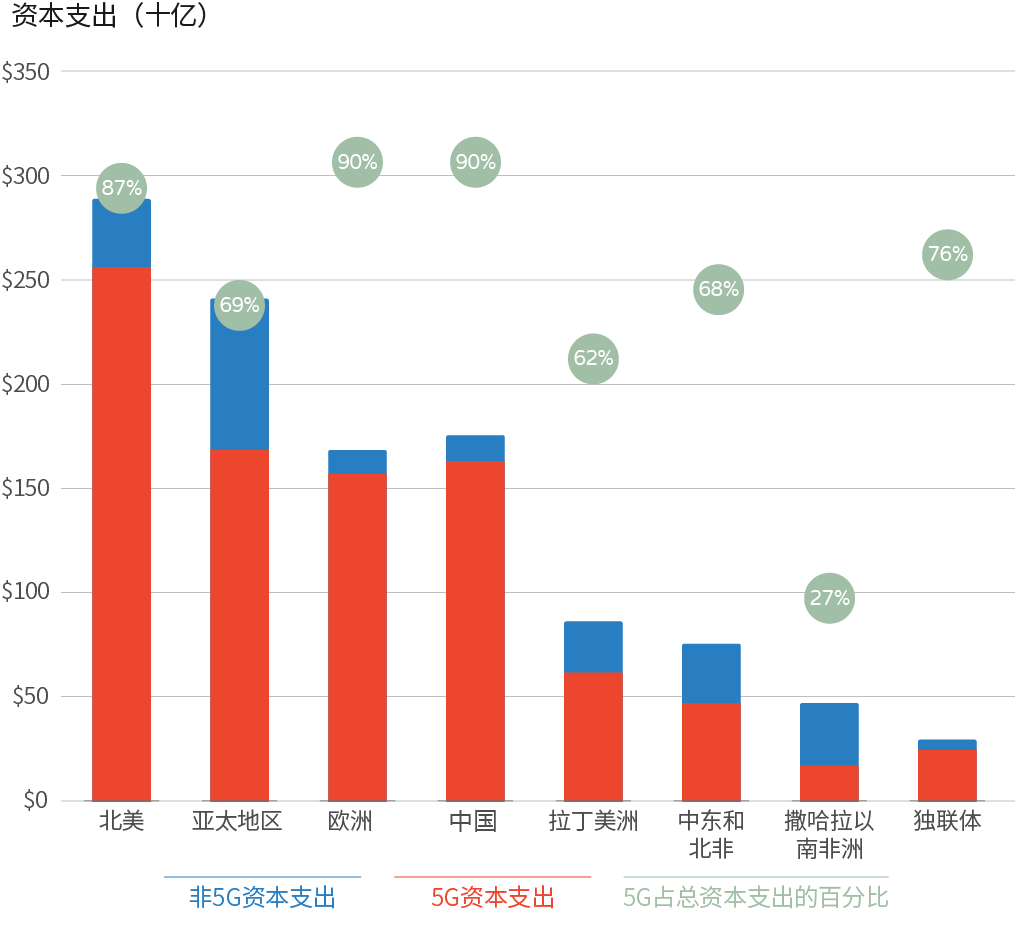

圖1-2 移動通信中的資本支出
5G無線前傳接口要求最低速率為25Gbit/s
5G無線通信需要比4G更多的頻譜資源，以增強移動寬帶（eMBB），超高可靠與低時延通信（URLLC）以及大規模物聯網（mMTC）。
當前，5G使用低于6GHz FR1頻譜，該頻譜支持100Mbit/s的最大帶寬，是4G LTE的五倍。當有64個信道且?guī)挒?00MHz時，公共無線電接口（CPRI）協議要求前傳信道至少達到100Gbit/s。但是，在2017年，業界尚未為100Gbit/s的光模塊做好準備。因此，開發了增強型CPRI（eCPRI）協議。

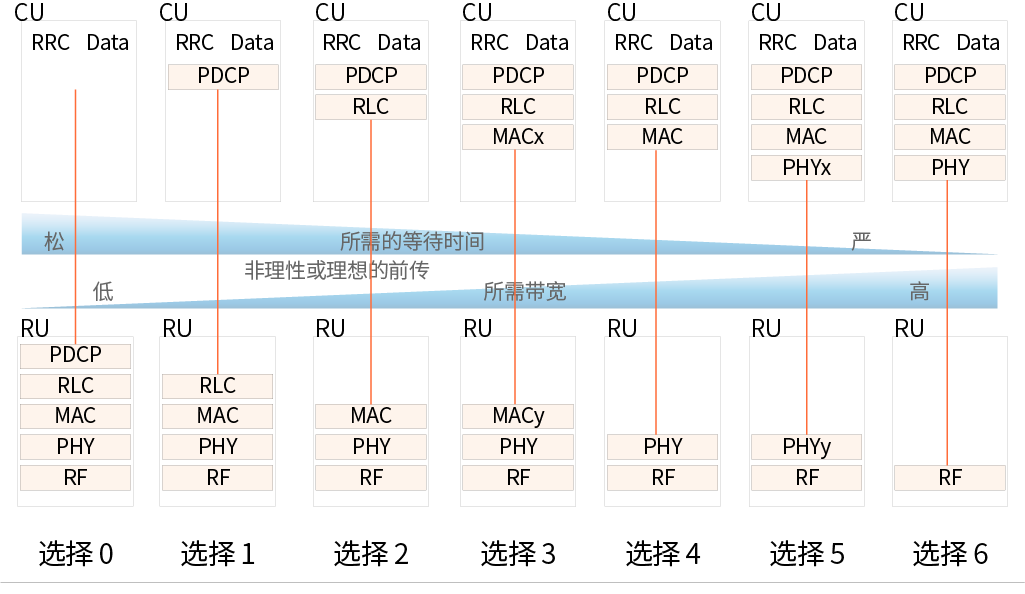

圖2-1 eCPRI的不同拆分模式
eCPRI協議定義了多種拆分模式。較高協議層的接口需要較低的傳輸帶寬。在主流拆分方案中，一些物理層信號處理功能從基帶傳輸?shù)教炀€側，僅需從前傳接口獲得25Gbit/s的速率。近年來，對主流前傳光模塊的需求已從4G時代的10Gbit/s演變?yōu)?G時代的25Gbit/s。
考慮到無線頻譜中的中低頻段已經很擁擠，3GPP為5G分配了更高的頻段。但是，這導致更高的信號損耗。因此，為了確保良好的通信質量，5G基站密度要比4G更高，以及更高的光模塊要求。LightCounting預測，在未來五年內出售的所有光模塊中，用于5G前傳的25G光模塊將超過50％。

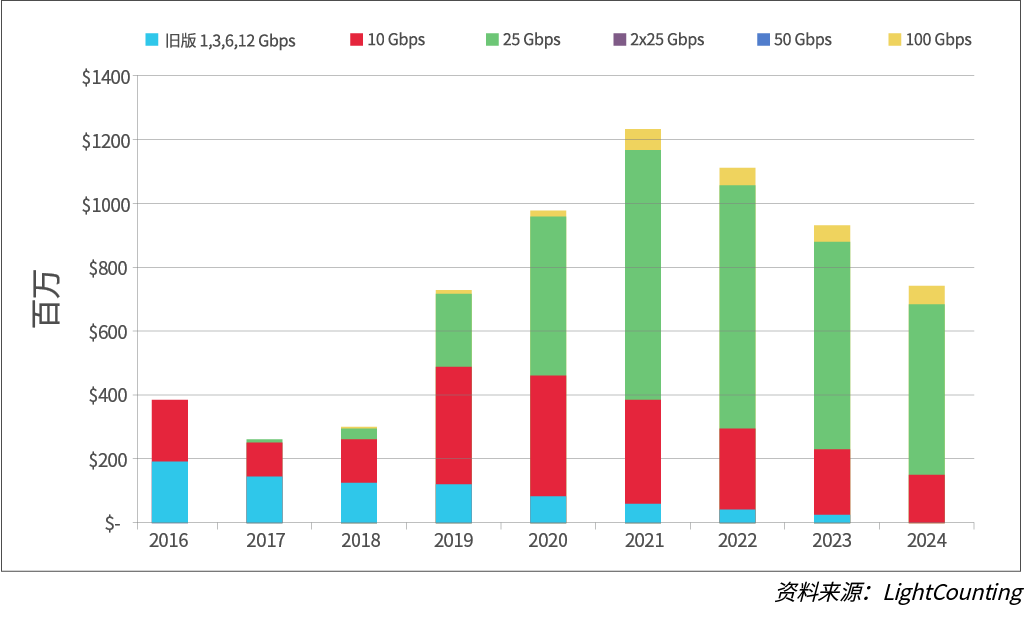

圖2-2 無線前傳光模塊銷量
25G光模塊主要用于無線前傳。因此，重用25GE以太網行業中的現有資源可以幫助電信運營商大幅降低成本并提高光學解決方案的效率。
典型的5G前傳無線場景
無線前傳的典型體系結構是分布式RAN（DRAN）或集中式RAN（CRAN）。在CRAN模式下，BBU位于中心辦公室中。這顯著減少了輔助設備（特別是空調）的空間和功耗，從而降低了資本支出和運營支出。此外，集中式BBU構成了一個BBU基帶池，可以對它進行集中管理并針對不同的網絡需求進行調度。

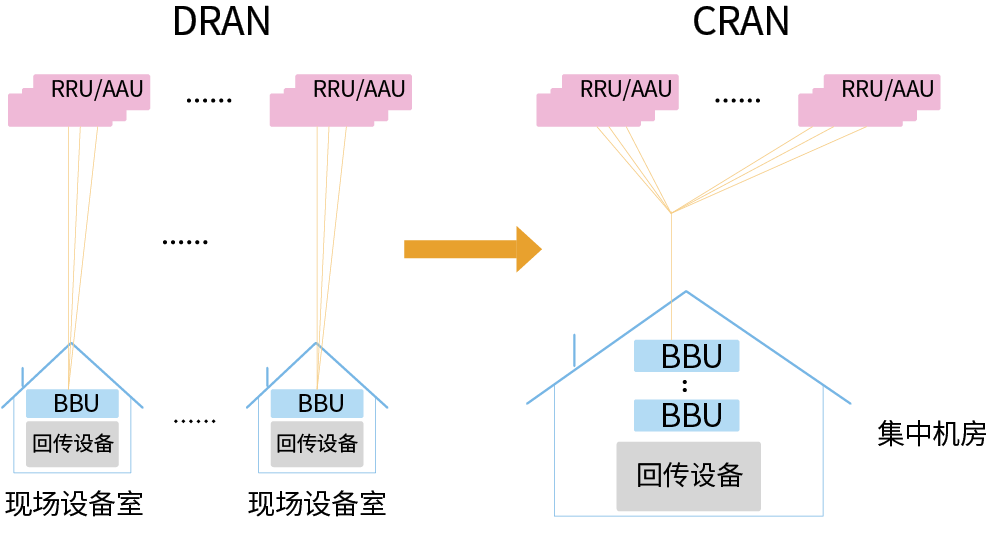

圖3-1 DRAN和CRAN前傳系統
由于增加了基站，因此5G網絡建設的成本比4G高得多，并且獲取站點具有挑戰性。因此，CRAN是大規模部署的首選。

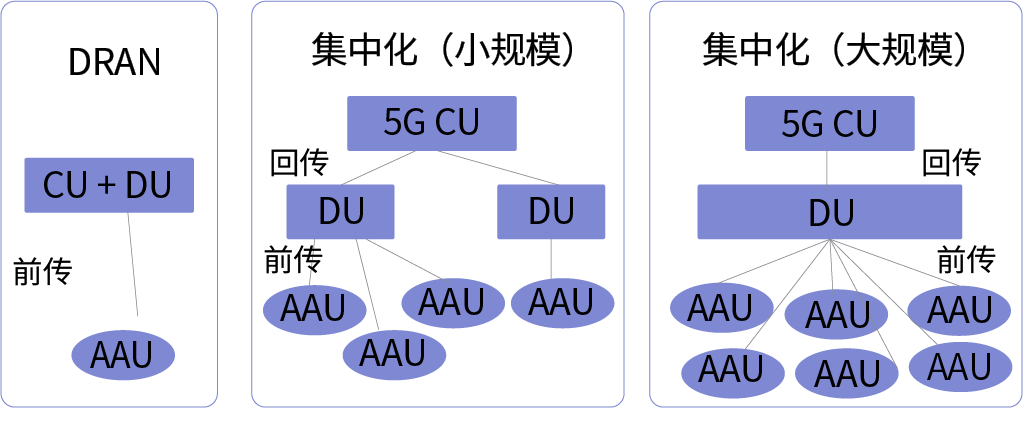

圖3-2 5G前傳部署場景
3.2 DRAN
這是一個簡單的場景，其中AAU和DU分別部署在塔上和塔下300m或更短的距離處。在CRAN方案中，兩個單元之間的最大距離為10km。考慮到成本效益和維護，DRAN和CRAN都使用光纖直連。在這種情況下，需要使用25G灰光模塊。

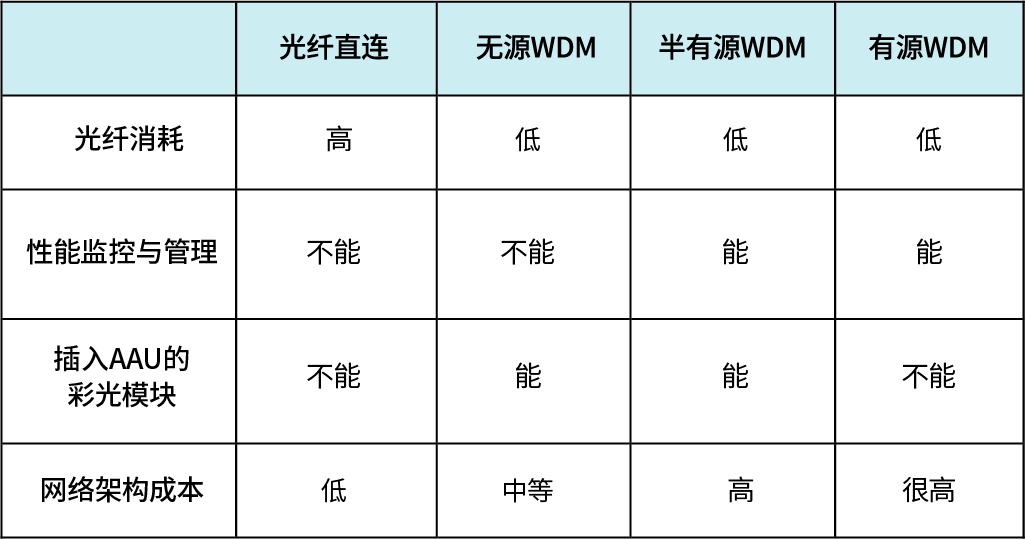

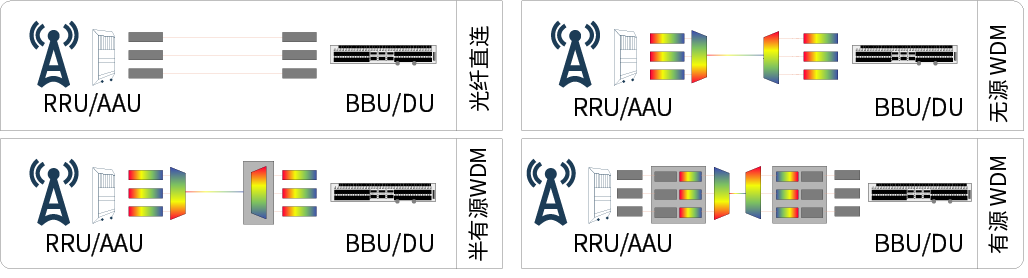

圖3-3 四種不同的前傳方法
3.3 CRAN
在CRAN場景中，光纖直連需要許多光纖和電纜。在光纖資源不足的情況下，使用10km的雙向灰光（BiDi）模塊，因?yàn)樗鼈冃枰墓饫w數量是原來的一半，因此可以降低成本。如有必要，可以通過使用無源WDM和半有源WDM設備進一步減少所需的光纖資源。在這種情況下，需要使用25G彩光模塊。

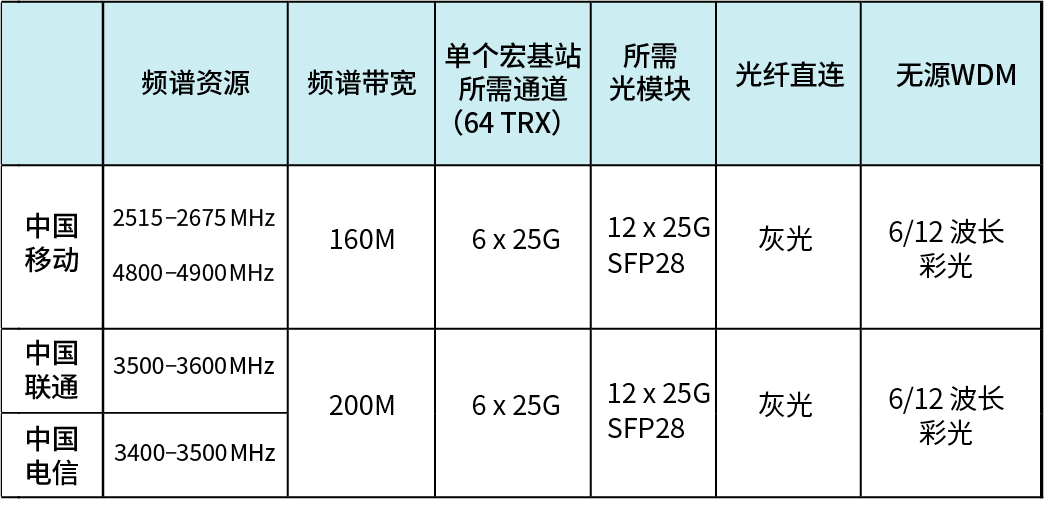

對于單個5G宏基站，一個100MHz頻譜需要三個25Gbit/s eCPRI。在中國，中國移動擁有160MHz的5G頻譜，而中國電信和中國聯通則共有200MHz的5G頻譜。如果接口速率保持在25Gbit/s，接口數量將從3增加到6。
為了滿足接口傳輸要求，每個宏基站需要六對25G光模塊。在這種情況下，您可以使用一組12個波長的彩光模塊（每個站點一根光纖）或兩組6個波長的彩光模塊（每個站點兩根光纖）。

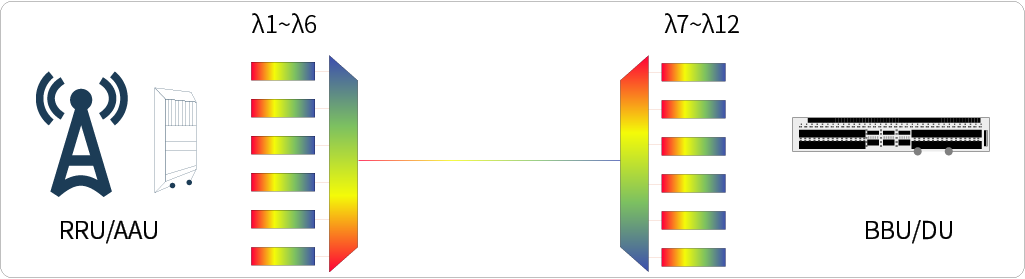

圖3-4 5G前傳無源WDM的兩種不同方法
綜上所述，DRAN和CRAN方案都將使對5G前傳光模塊的需求激增。
25G前傳的不同解決方案
4.1背景
2019年下半年5G發布，并在中國迅速用于商業用途。到2020年2月底，已經部署了164,000個5G基站。為了應對快速而廣泛的基站建設，運營商選擇了彩光模塊，以節省成本并迅速實現商業化。
另外，根據現有的WDM標準，不同的組織提出了CWDM，MWDM，LWDM和DWDM標準。中國移動運營商還主導了CWDM光模塊的直接采購。
4.2技術趨勢
4.2.1重用現有的10G/25G行業資源
25G灰光模塊利用原10Gbit/s技術中的現有資源：
- 300m SR模塊使用850nm波長的垂直腔面發射激光器（VCSEL）；
- 10km LR模塊使用1310nm波長分布式反饋（DFB）激光器；
- 10km BiDi模塊使用DFB激光（上行1330nm，下行1270 nm）。
具有這些波長的商用芯片很容易獲得。一些芯片供應商還可以提供適用于無線前傳應用的工業芯片。
基于重用WDM標準的原則，業界正在討論針對25G彩光模塊的各種解決方案。CWDM標準在ITU-T G.694.2中定義。有18個波長間隔為20nm的CWDM模塊直接安裝在DU和AAU上，并使用外部CWDM多路復用器/解復用器。在具有三個信道的無線前傳場景中，需要六個波長，最好是CWDM 6波（1271、1291、1311、1331、1351和1371 nm）。由于前四個波長與數據中心的CWDM 4波DML波長相同，因此芯片供應商僅需要針對工業溫度和后兩個波長進行開發。對于六個通道，需要12個波長?？梢赃x擇兩個CWDM6波和兩根光纖進行傳輸，或者可以選擇CWDM12波和一根光纖，方法是將最后六個波長1471/1491/1511/1531/1551/1571相加。
圖4-1 CWDM波長
MWDM是在2019年底提出的CCSA標準。在MWDM中，通過半導體制冷片（TEC）擴展CWDM6波的每個標準波長，以獲得不等間距的12個波長。

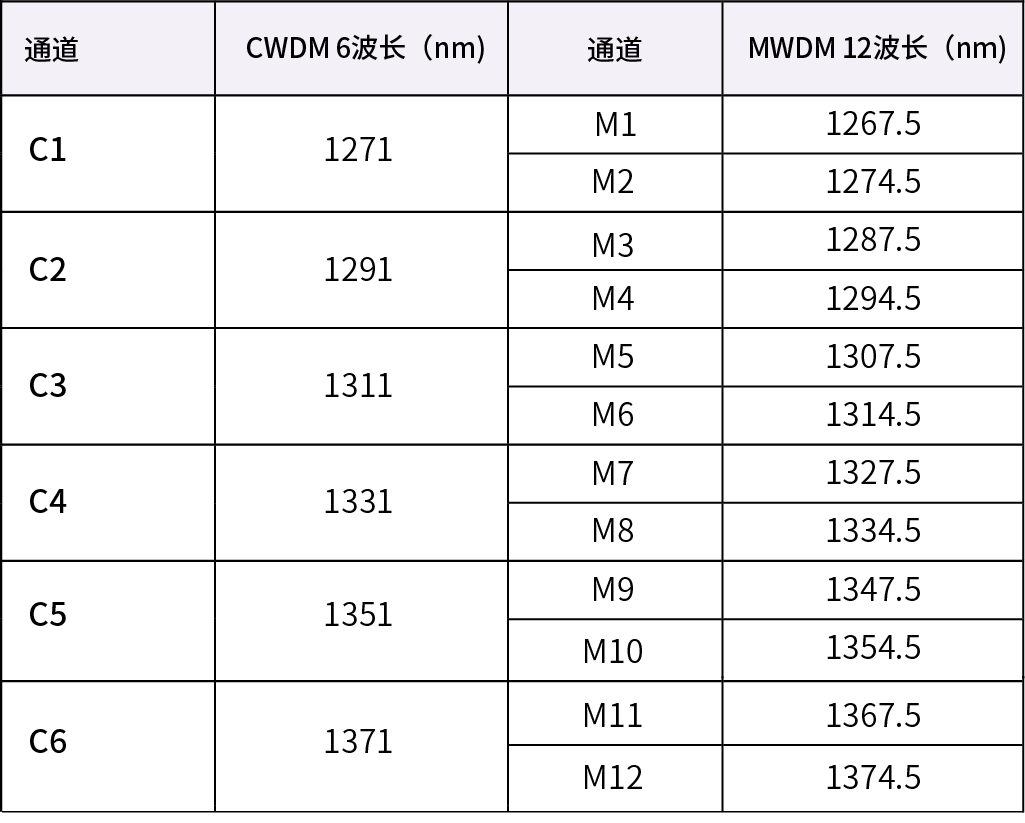

圖4-2 MWDM波長
與CWDM6波相比，MWDM12波解決方案需要將TEC添加到光學組件中，并將TEC驅動器添加到模塊電路中。

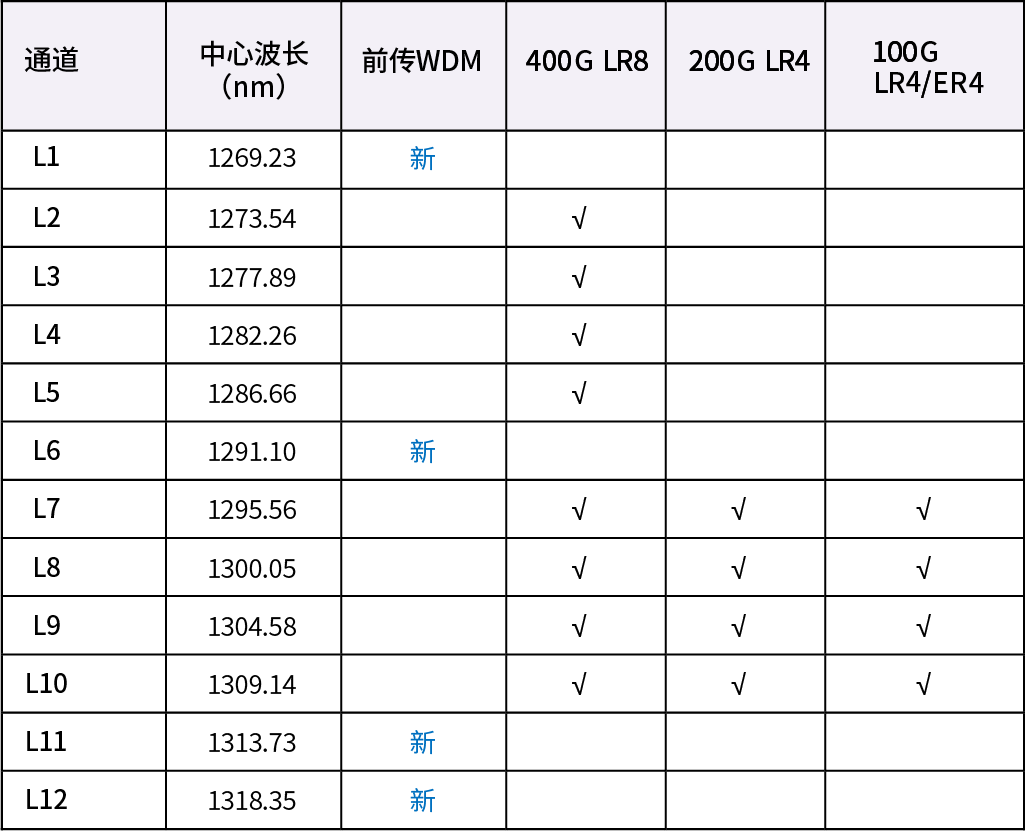

LAN-WDM技術的信道間隔為800GHz（約4.4nm）。在O波段中可以獲得更多的波長，而色散損失很小。IEEE802.3基于LAN-WDM定義了400GE LR8接口。最后四個波長用于100G LR4。因此，該行業可以很容易地支持最后四個波長。如果擴展到12個波長，CCSA將在8個LAN-WDM波長上增加四個波長以形成LWDM12波。LWDM12波和MWDM之間的唯一區別是光學芯片。

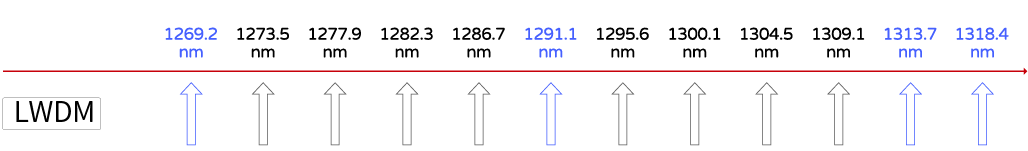

圖4-3 LWDM波長
DWDM技術基于ITU-T G.698.4，廣泛用于骨干網和城域網。波長范圍為1529nm至1567nm，間距約為0.78nm。波長的數量可以是6、12、20、40、48或96。但是，DWDM模塊價格昂貴，通常部署在光纖資源不足的區域。
圖4-4 DWDM波長
由于窄波長間隔，MWDM需要TEC控制器和更可能的定制波長芯片。LWDM底層的直接調制激光（DML）光學芯片的產業鏈尚不成熟，電吸收調制激光器（EML）的成本很高，并LWDM需要TEC控制器。DWDM芯片價格昂貴，DWDM需要TEC控制器，僅CWDM6波不需要TEC控制器且擁有豐富的DML資源，因此CWDM6被公認為是運營商最具成本效益的解決方案。
4.2.2更長的傳輸距離

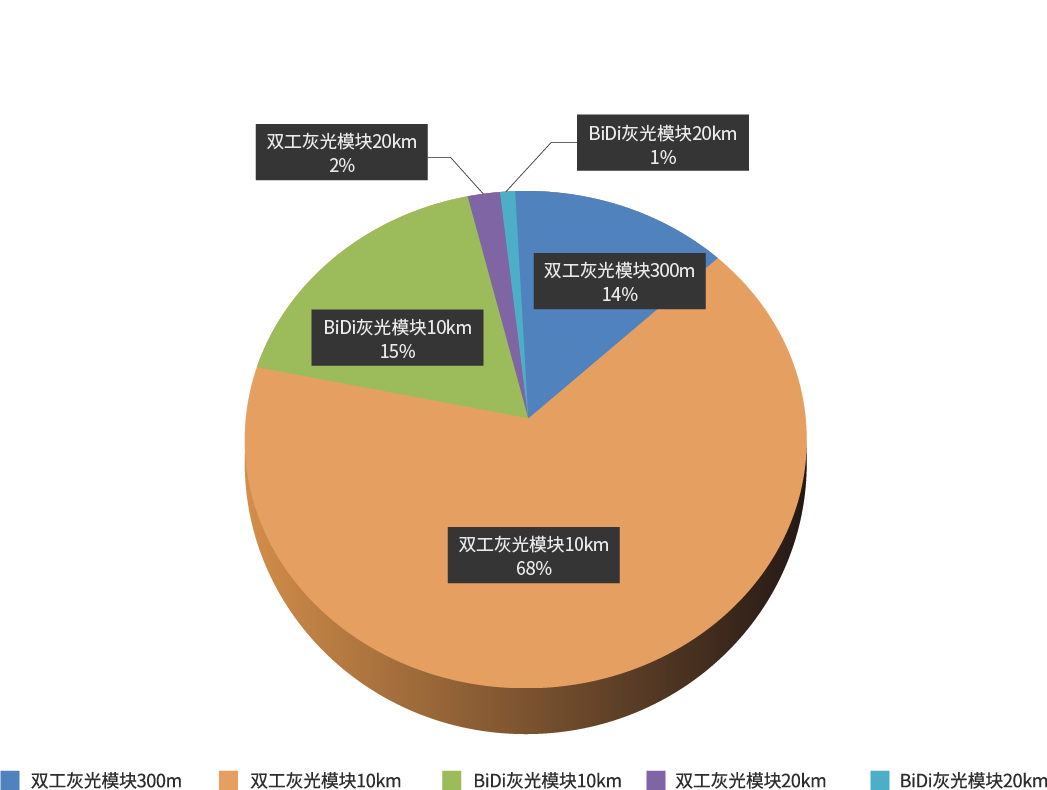

標準無線前傳光模塊的傳輸距離限制為10km。隨著CRAN部署的廣泛采用，聚合前傳網絡上可能需要更長的傳輸距離。根據LightCounting的數據，在未來5年中，所有灰光模塊中有3％將需要大于10km的傳輸距離。但是，行業供應商仍將重點放在10km的光模塊上。
4.2.3高密度光模塊形式
隨著5G的發展，前傳通信容量將需要逐漸增加。但是，對于無線基站，基帶板的面板端口是固定的。無線設備供應商需要找到方法來提高端口的接收和傳輸能力。
雙通道小型可插拔（DSFP）光模塊是一個很好的解決方案。2018年發布的DSFP標準最大支持100Gbit/s的速率，主要用于以太網協議。它還適用于無線eCPRI前傳場景。DSFP模塊與SFP模塊結構兼容。通過DSFP模塊內部的集成封裝，可以傳輸兩個信號通道，從而使傳輸和接收容量增加一倍。當前，25G SFP模塊是標準配置。但是，隨著對前傳帶寬的需求增長以及BBU側基帶芯片的發展，可能需要更多的DSFP模塊。
4.2.4可調彩光技術
CRAN在5G基礎架構的部署中發揮了更大的作用。到2020年，中國的三大運營商預計，CRAN將占5G基礎設施的80％，因此對彩光模塊的需求將會增加。首先，由于CWDM6波模塊價格便宜且易于使用，因此已得到廣泛部署。然而，在基站的建造和維護過程中，波長配置需要大量的時間和精力。因此，提出了可調諧DWDM彩光技術。
可調諧DWDM系統具有與固定DWDM系統相同的波長范圍和間隔。唯一的區別是波長可調DWDM模塊支持12或48個波長的自動配置。當前，可調諧DWDM標準在CCSA中啟動，并且ITU-T G.698.x標準正在修訂中。之前，DWDM可調技術已應用于傳輸網絡，但它比CWDM6波昂貴得多。因此，業界一直在努力降低該解決方案的成本。
無線前傳25G光學解決方案
25G彩光模塊可以分為25G CWDM6波和可調25G DWDM模塊。客戶可以根據其性能需求和預算選擇不同的選項。全系列的前傳25G光模塊涵蓋了各種DRAN和CRAN應用場景。
5.1不同類型的25G灰光和CWDM6波光模塊
25G灰光和CWDM6波光模塊有幾種類型：
- 25G 300m：雙纖雙向接口
- 25G 10km：雙纖雙向接口
- 25G 10km BiDi：單纖雙向接口
- 25G 10km CWDM6波：雙纖雙向接口；一組六個模塊
中心波長為1271/1291/1311/1331/1351/1371nm的所有光模塊均符合SFP28協議SFF-8419和SFF8472。電氣端口符合CEI-28G-VSR。25G 10km雙芯光纖和25G 10km BiDi光端口符合IEEE 802.3CC 25GBase-LR。
下圖顯示了功能框圖，包括DML、TOSA、PIN ROSA、發送CDR、激光驅動器、接收LA、接收CDR和控制器。
圖5-1 25G 300m/10km和CWDM6波光模塊
圖5-2 25G 10km BiDi光模塊
在發送方向上，CDR對邊緣連接器接收到的電信號執行時鐘恢復，而DRV放大信號。然后，DRV驅動DML TOSA將電信號轉換為光信號以進行輸出。
在接收方向上，光信號通過PIN PD轉換為電信號，由TIA放大，然后發送到LA。CDR執行時鐘恢復后，邊緣連接器將執行信號輸出。CWDM6波使用未冷卻的DFB激光器。與其他WDM解決方案相比，它具有更高的成本效益和更低的功耗。在不需要大量波長的情況下，這是理想的解決方案。
5.2可調25G DWDM與DWDM12波光模塊
25G DWDM光模塊有兩種：
- C波段48波長可調，支持10km傳輸
- 具有成本效益的C波段12波長可調，支持10km傳輸兩者均符合SFF-8419和SFF-8472協議。電氣端口符合CEI-28G-VSR。

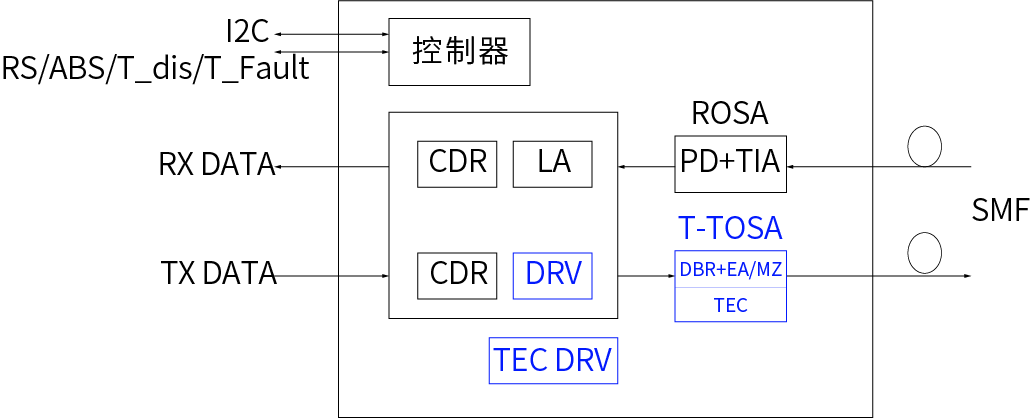

下圖顯示了功能框圖，包括TTOSA、PIN ROSA、發送CDR、激光驅動器、接收LA、接收CDR和控制器。
圖5-3 25G DWDM光模塊
在發送方向上，CDR對邊緣連接器接收到的電信號執行時鐘恢復，而DRV放大信號。然后，DRV驅動TTOSA將電信號轉換為光信號輸出。
在接收方向上，光信號通過PIN PD轉換為電信號，由TIA放大，然后發送到LA。CDR執行時鐘恢復后，邊緣連接器將執行信號輸出。

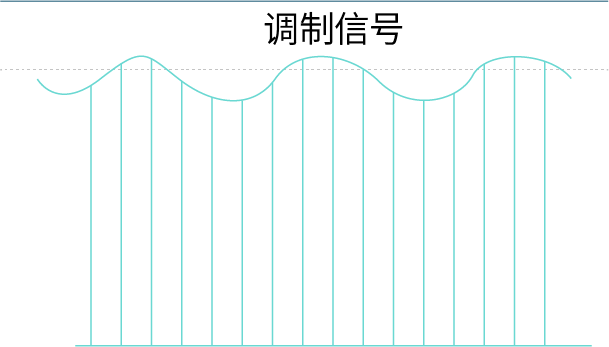

圖5-4 調制信號
結論
eCPRI標準闡明了5G前傳接口。25G前傳接口符合以太網協議，提供豐富的運維方法。另外，可以重復使用25G以太網光模塊的現有資源。25G前傳接口已成為行業標準。隨著用于5G基站建設的資本支出的增加，運營商正在尋找更具成本效益的25G前傳光模塊。同時，有限的光纖資源推動了對彩光模塊的需求。經過數十年在光電領域的投資和創新，易飛揚已推出了25G灰光和彩光模塊的完整解決方案，以構建5G無線通信的多樣化。
