提到光纖通信，大家可能應該了解波分復用的概念——波分復用（WDM）技術是當前通信擴容的重要方式。簡單地說就是將兩種或多種不同波長的光載波信號，在發送端經合波器匯合、在接收端經分波器分離的技術。
優點是大量減少了光纖使用量，從而降低了建設成本。
但是波分復用（WDM）技術根據波長間隔的不同，可分為幾種不同的類別。比如：CWDM（粗波分復用）、DWDM（密集波分復用）、SWDM（短波分復用）、LWDM（長波分復用）等。
今天的“一分鐘系列”給大家介紹一下4WDM光模塊——4WDM是個什么東東呢？
100G QSFP28 4WDM
所謂100G QSFP28 4WDM光模塊就是傳輸速率為100G，采用QSFP28封裝形式的4WDM光模塊，4WDM就是4路波分復用。有同學會問，CWDM4光模塊也是四路波分復用，這兩者有什么不一樣嗎？
這個問題問得好。

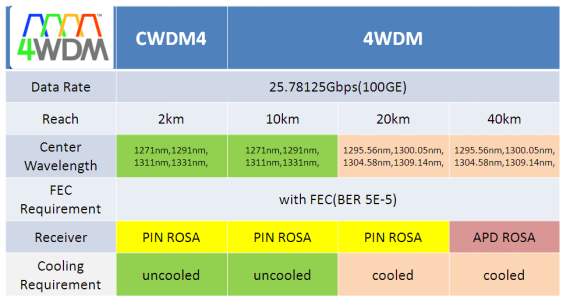

波分復用技術的一些標準都是由多源協議（MSA）這個組織所制定，就像我們?nèi)祟?lèi)社會的法律一樣，必須要遵守。而100G QSFP28 4WDM光模塊的協議由4WDM MSA所制定。根據傳輸距離的不同，該組織給光模塊廠家專門制定了不同的方案，且看下表。
這個表實在是不能更簡單粗暴了，總結一下：
1、2km是CWDM4，10km、20km、40km三種場景是4WDM；
2、2km和10km采用1271nm、1291nm、1311nm、1331nm波長，而20km和40km波長間隔變小，分別是1295.56nm、1300.05nm、1304.58nm、1309.14nm；
3、40km采用APD ROSA。

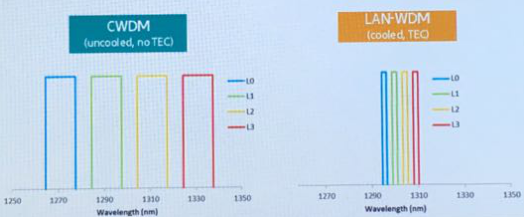

另外，激光器的波長會隨溫度變化產生漂移現象，就是我們所說的“溫漂”，CWDM粗波分復用方案不用很擔心，本身波長間隔比較大（20nm），系統最大波長偏移可達-6.5nm~+6.5nm，一般工作溫度下溫漂都在容許范圍之內。
而LAN-WDM波長間隔只有4.5nm左右，對溫度敏感，所以需要TEC（Thermo Electric Cooler）來穩定。TEC會有額外的0.5W左右的功耗。
小結一下，4WDM光模塊和CWDM4光模塊一樣，都是四路波分復用。但是前者波長間隔小，對溫度敏感，適用于20km~40km的長距離場景。后者不需要致冷激光器，功耗更小，適用于2km~10km的場景——也正因?yàn)檫@個原因，100G QSFP28 CWDM4成為了數據中心的香餑餑。
100G QSFP28 4WDM性能參數對比
產品外觀如下圖所示，100G QSFP28 4WDM主要應用于40km的長距離數據中心互連（DCI）。

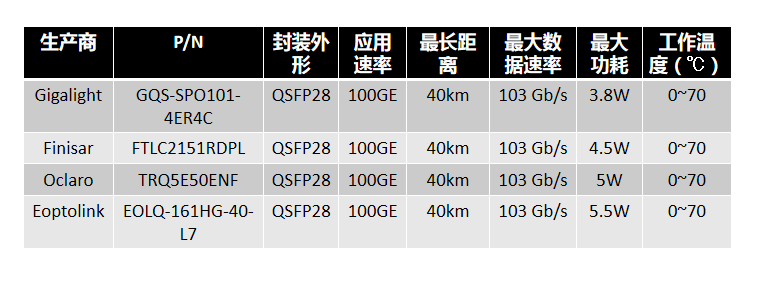

當前只有少數光收發器制造商可以提供4WDM-40km的收發器，它們分別是Finisar、Oclaro、Eoptolink和Gigalight。下表顯示了這四家4WDM-40km產品的主要特性。
從這張表中我們可以看出，唯一的區別就是“最大功耗”，Gigalight的4WDM-40光收發器功耗只有3.8W。一般40km的產品，調制技術需要用EML（電吸收調制）；而Gigalight突破了技術極限，采用了DML（直接調制）方案，大大降低了EML帶來的額外功率。
如果考慮到功耗，易飛揚Gigalight的100G QSFP28 4WDM 40km應該是第一選擇。

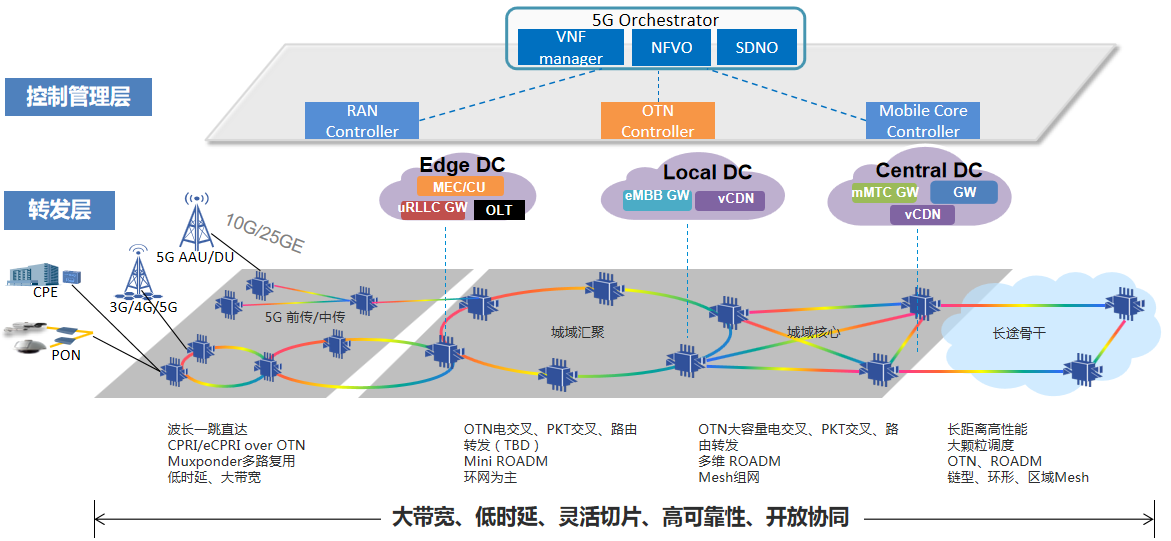

實際上，這些制造商還提供其他符合4WDM-40MSA標準的收發器：Finisar和Oclaro還為100GE和OTU4提供雙速率的QSFP28 4WDM-40收發器，不僅可適用于DCI應用，還可用于光傳輸網絡；Gigalight則為5G中傳和回傳提供工業級溫度（-40℃~85℃）的QSFP28 4WDM-40光模塊，這無疑是對5G技術方案的進一步完善。
當然，最好的選擇取決于客戶的要求；不過對于一般的100GE 40km DCI應用，單速率的100GE QSFP28 4WDM-40仍然是最佳的選擇。
