隨著數據中心的不斷深入與高需求，人們對于此領域的拓展研究也在不斷更迭最新技術與開發最優性能產品及解決方案。前段時間易飛揚（Gigalight）發布了200G QSFP DD PSM8光模塊，標志著基于NRZ調制的200G低成本數據中心內部平行光互連方案基本完成，也象征著公司在200G解決方案上的領先地位。不同于業界主張的400G方案，易飛揚（Gigalight）堅持200G的數據中心解決方案，可為客戶提供一站式的服務和解答。
本文主要根據現階段超算中心的發展進程，來分析當前交換機之間InfiniBand技術的特征以及應用領域，其中以200G QSFP DD AOC為例，說明了超算中心互連技術的端口封裝形式朝著更高工作帶寬發展的現狀。
超算系統里的InfiniBand技術

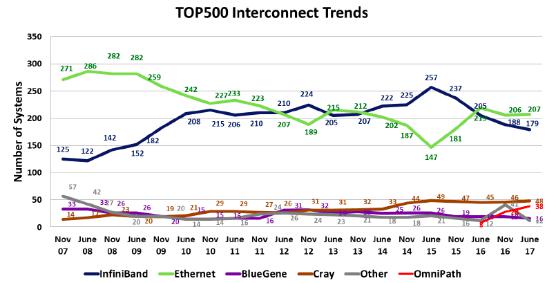

根據2017年全球超級計算機500強榜單公布情況，我國無錫“神威--太湖之光”超級計算機以每秒125,435.9TFlop/s的峰值計算能力再次蟬聯世界第一名，廣州“天河二號”超算系統以每秒54,902.4TFlop/s的峰值計算能力位居世界第二名。值得注意的是這些超算中心的交換互連技術均采用來自以色列InfiniBand的交換機和網絡適配卡。當前在超算中心互連技術陣營中有以色列的InfiniBand，高性能Ethernet，IBM的BlueGene，Cray和后起之秀Intel的OmniPath，這五大技術占據市場的重要份額，其中InfiniBand和高性能Ethernet占絕對領導地位。
超算中心的互連技術朝著更高帶寬、更低延遲、更低功耗和更密的互聯端口在發展，而InfiniBand互連技術在當前成為高性能存儲互連方案的首選，正是因?yàn)槠錆M足了大帶寬和低時延的需求。
InfiniBand是一個統一的互連結構，既可以處理存儲I/O、網絡I/O，也能夠處理進程間通信。它可以將磁盤陣列、SANs、LANs、服務器和集群服務器進行互聯，在相對短的距離內提供高帶寬、低延遲的傳輸，而且在單個或多個互聯網絡中支持冗余的I/O通道，讓數據中心在局部故障時仍能運轉。尤其是在未來HPC數據中心內部流量大幅增長的情況下，作為應用于服務器之間的網絡連接技術，InfiniBand將擁有更廣闊的發展空間。

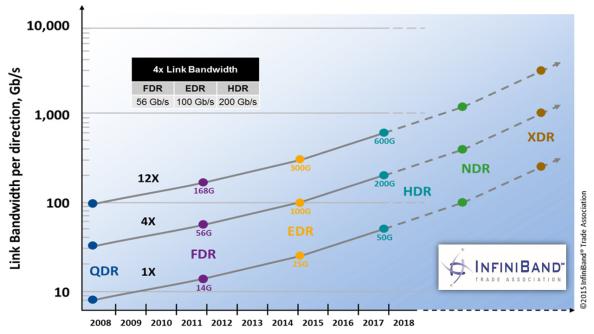

下圖為InfiniBand的產品路標。
InfiniBand網絡技術趨勢
InfiniBand的互連接口從過去的銅纜互連逐漸過渡到以VCSEL激光器為主的并行光互連技術，相比之下，光互連技術有著更多的優勢：
1、相比銅纜，光纖衰減低傳輸距離更遠，可達100米。
2、抗干擾性強、零丟包率，無論在光纖周圍盤繞著多么復雜的強電，傳輸速度始終保持一致。
3、使用壽命很長、兼容性很高，市場上一般的光纖可以用到10年甚至更久，這一點銅纜網線是無法相比的。

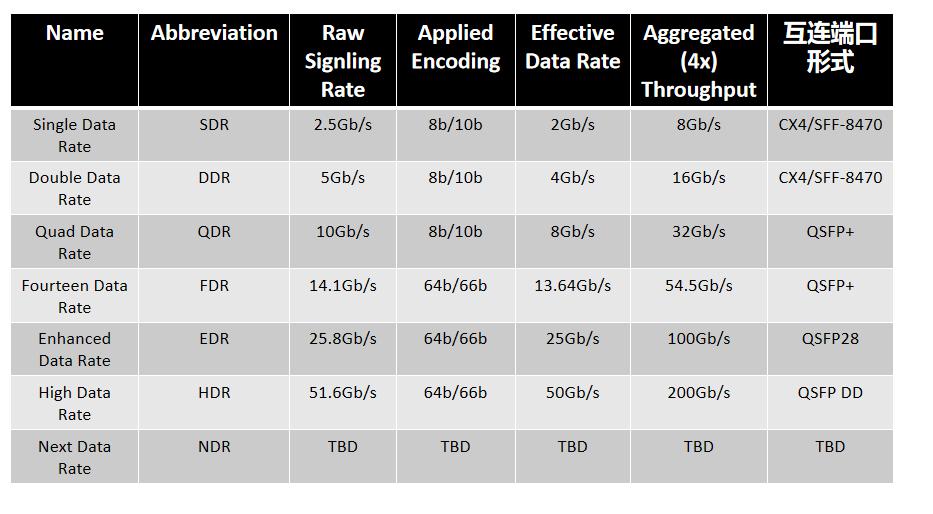

超算中心的互連技術的端口封裝形式朝著更高工作帶寬在發展，以下InfiniBand是互連端口封裝形式和工作速率的表格對比，供大家參考。
InfiniBand系統光模塊封裝演進
1、QSFP+
QSFP+封裝解決方案專為高密度的互連端口而設計，其系統組件包括電磁干擾（EMI）屏蔽罩，光纜、光學引擎，連接器和疊式籠子等零件。QSFP+封裝形式滿足了高密度的端口需求，它集成了4路發射和4路接收通道。QSFP+收發器可以取代4個標準SFP+收發器，更大的端口密度和整個系統的成本節約超過傳統SFP+產品。
2、QSFP28
更高速率的QSFP28（25G四通道小型可插拔）封裝和QSFP+封裝機械結構保持一只大小，QSFP28是為新一代光通信、數據中心和超算網絡市場應用而設計的高密度、高速率的產品解決方案。該封裝提供4路高速率信號通道，每路傳輸速率可從14Gbps發展至25（28）Gbps，并將滿足100Gbps以太網（4x25Gbps）和100Gbps的4X InfiniBand數據速率（EDR）的需求。
3、QSFP DD

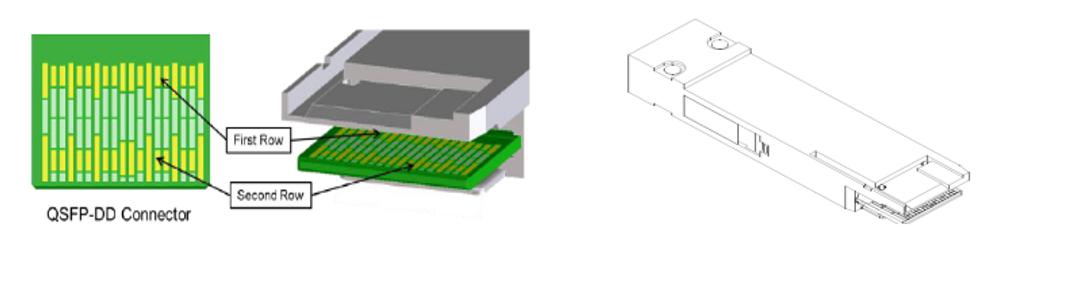

繼40G QSFP+和100G QSFP28封裝大規模部署和應用之后，QSFP DD被認為是在下一代的200G/400G網絡部署中最有優勢的一種封裝形式。QSFP DD封裝與QSFP28封裝大小基本一致，只是其長度稍長（雙排金手指連接器），電接口支持8x25Gbps NRZ（200G）和8x28GBd PAM4（400G），因此在同等密度的空間接口上，是原來100G QSFP28光模塊工作帶寬的2到4倍。同時QSFP DD也具備向下兼容QSFP28接口的設備，起到保護投資的作用。
200G QSFP DD AOC在InfiniBand中的應用
不同于應用于高層網絡通信的以太網，InfiniBand主要用于低層的服務器端輸入/輸出性能的使命，設備之間一般使用有源光纜AOC進行連接。另外考慮到信號在超高速光纖傳輸中易失真的問題，InfiniBand在光纖中采用差分的方式發送數據信號，并且在信號接收端添加濾波器過濾掉信號噪聲，充分保證了連接網絡的信號完整性。

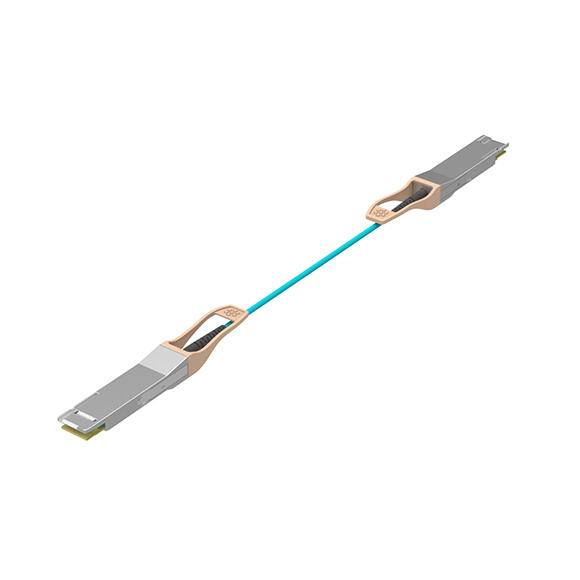

易飛揚200G QSFP DD多模光模塊和200G QSFP-DD 100m AOC產品，該產品采用自主研發和封裝的COB（Chip on Board）技術，可為下一代超算（數據中心）提供更低成本、低功耗、高密度、高速率的新一代光互連解決方案。該產品在有限緊湊的空間內集成了兩個光引擎，共提供8路25G高速數據通道，優秀的散熱設計解決溫度積累問題，全溫0~70攝氏度總功耗小于3.5W，光接口采用MPO24接口（16根光纖），在多模OM4光纖可保證100米的工作距離。
小結
著名InfiniBand網絡解決方案公司Mellanox市場部副總裁Gilad Shainer先生表示：“在機器學習、HPC云日益發展的今天，客戶們對于網絡性能的要求到達了極致，InfiniBand HDR 200Gb/s互連方案的高性能、網絡計算能力和網絡自修復能力，是未來智能云計算中心的關鍵技術?！币罪w揚（Gigalight）的200G QSFP DD AOC正是為未來云網絡、高性能計算數據中心量身制定的互連方案。
