截至2020年12月，中國 5G 基站總量達到71.8萬；預計2021年底，中國5G基站部署量將達150萬。

5G前傳多采用6波和12波方案，除三大運營商都采用了CWDM方案，中國移動還推出了CWDM+MWDM的Open-WDM方案，中國電信則推出了LWDM方案。

不同運營商的前傳波分方案，選用的彩光模塊和波分復用/解復用器是不同的，安裝時需將對應波長的彩光模塊插入特定的波分復用/解復用器接口。那么，具體的安裝方案是怎樣的呢？

CWDM方案

以中國電信的CWDM方案為例，波分復用/解復用器進行了型號標識，各端口根據其對應波長編號進行標識。在RRU/AAU側采用R型復用/解復用器，在BBU/DU側采用B型復用/解復用器。彩光模塊不同波長則對應不同顏色的拉環，在AAU側采用半色，DU側采用全色。具體安裝方案如下圖：

圖1:6波25G CWDM前傳波分應用方案

（電信為例）

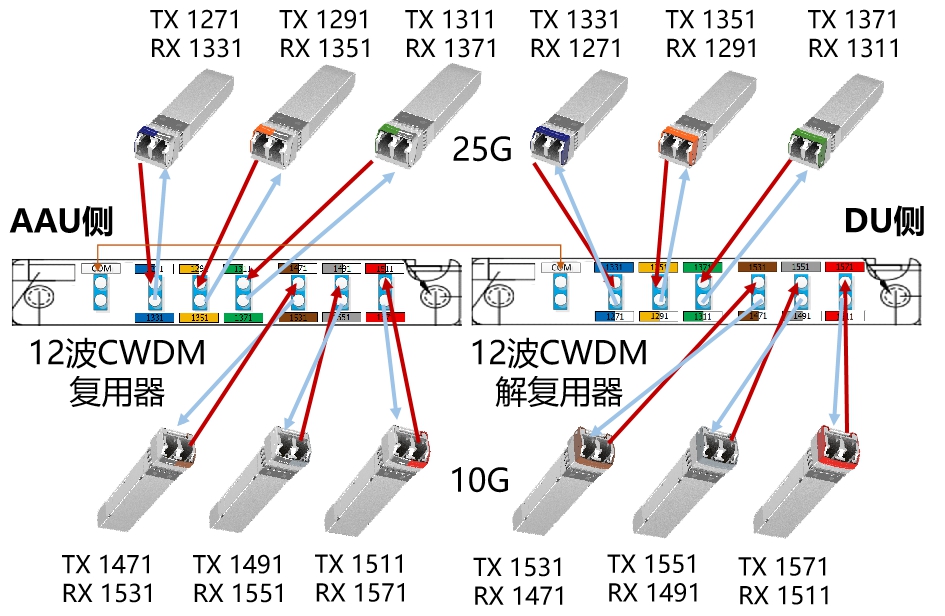

圖2:12波25G/10G CWDM前傳波分應用方案

（電信為例）

LWDM方案

中國電信LWDM方案，25Gb/s LWDM AAU側（L01～L06）的端口色標為桔紅色（色號R05），DU側（L07～L12）的端口色標為海藍色（色號PB05）。具體安裝方案如下：

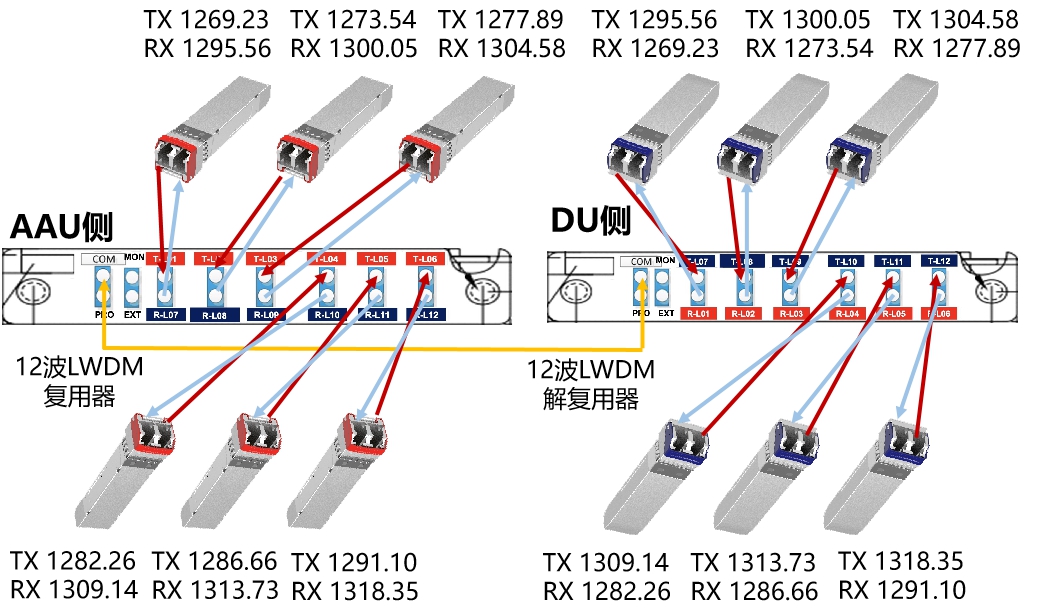

圖3:??12波LWDM前傳波分應用方案

（中國電信）

MWDM方案

中國移動的MWDM方案，在AAU側采用的也是橘紅色拉環，DU側則采用海藍色拉環。具體安裝方案如下：

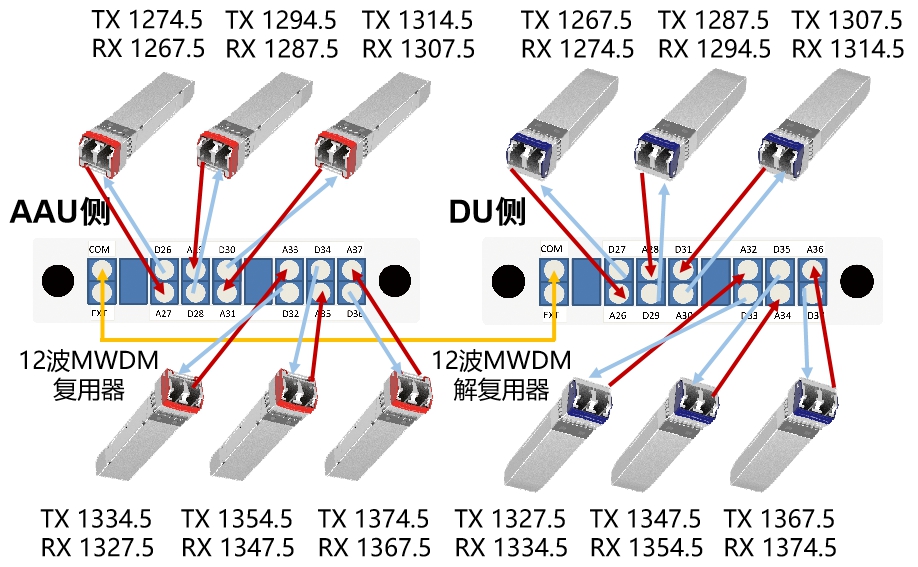

圖4:?12波MWDM前傳波分應用方案（中國移動）

安裝注意事項：

光模塊長時間暴露在外部環境，會引起光模塊性能異常，因此拆開光模塊包裝后必須在20分鐘內插上光纖。

拔出光模塊和光纖連接器的防塵塞后，必須立刻（1分鐘內）將光纖插入光模塊，避免接觸到異物或污染物造成光模塊告警。

合分波設備安裝維護需求：

合分波部分應根據需要有多種安裝場景需求，包括：室內上架、室內掛墻和室外機柜。

1) 室內上架

必須能支持安裝在19英寸機架上的機架式機框，設備單板應采用插片式，以便利于局端靈活部署及后期擴容需求。

2) 室內掛墻

能夠在室內機房掛墻使用，能夠適應不同機房墻體材料，并標配相關安裝配件。

3) 室外安裝

應支持多種室外安裝機箱，需支持一體化室外機箱和分離式室外機箱。半有源波分復用設備應能安裝在戶外壁掛式或抱桿式機箱中。安裝在戶外壁掛式或抱桿式機箱中的半有源波分復用設備，應確保體積小和輕便特性。機箱要求具有標識并給出結構尺寸、重量、安裝數量、安裝照片以及安裝方式詳細說明。

為將5G網絡覆蓋全國地級以上城市及重點縣市，運營商建設5G基站的步伐沒有停歇。在建設過程中，施工人員需嚴格遵守安全注意事項和安裝詳細說明。
